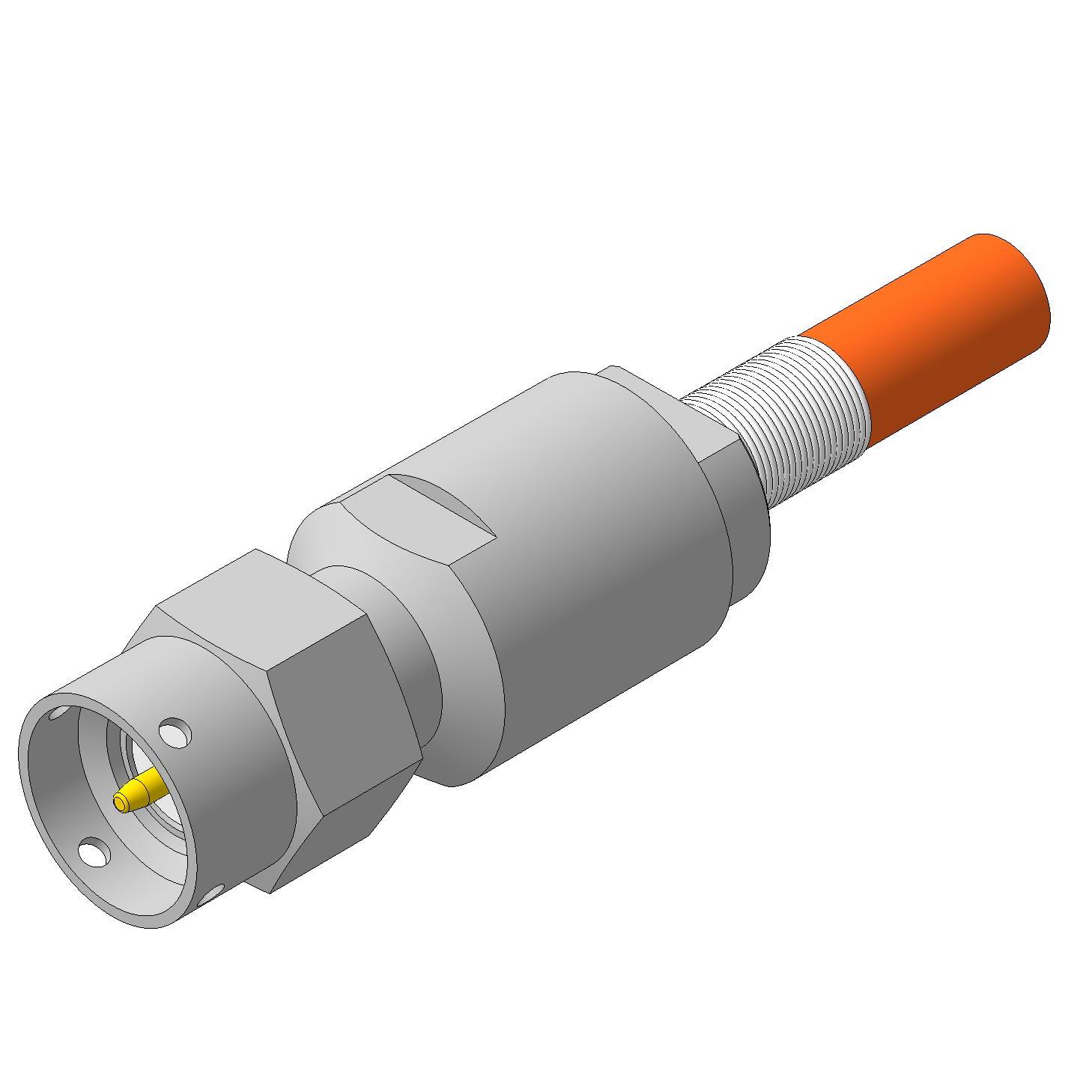

Вилка СР-50-724 ФВ

Соединитель радиочастотный коаксиальный СР-50-754ФВ ВР0.364.018 ТУ. Предназначен для эксплуатации в
электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц.

Состав: 3D Сборка

Софт: КОМПАС-3D 16.1.3

Файлы:
Наружная оплётка.m3d
Изолятор 724ФВ.m3d
Гайка задняя.m3d
Фторопластовая оболочка.m3d
Бандаж.m3d
Корпус 724ФВ.m3d
Разделка кабеля.a3d
Конус.m3d
Втулка.m3d
Кольцо 724ФВ.m3d
Штырь 724.m3d
Наружная оболочка.m3d
Центральная жила.m3d
Вилка_СР-50-724ФВ.a3d
Гайка 724ФВ.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
