Вилка СНП268-9ВП
Соединители низкочастотные прямоугольные типа СНП268 для печатного и объемного монтажа.
(аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ)
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения;
- технические условия - БСАР.430420.014 ТУ.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Электронные компоненты -
- Вилка СНП268-9ВП (3 исполнения)

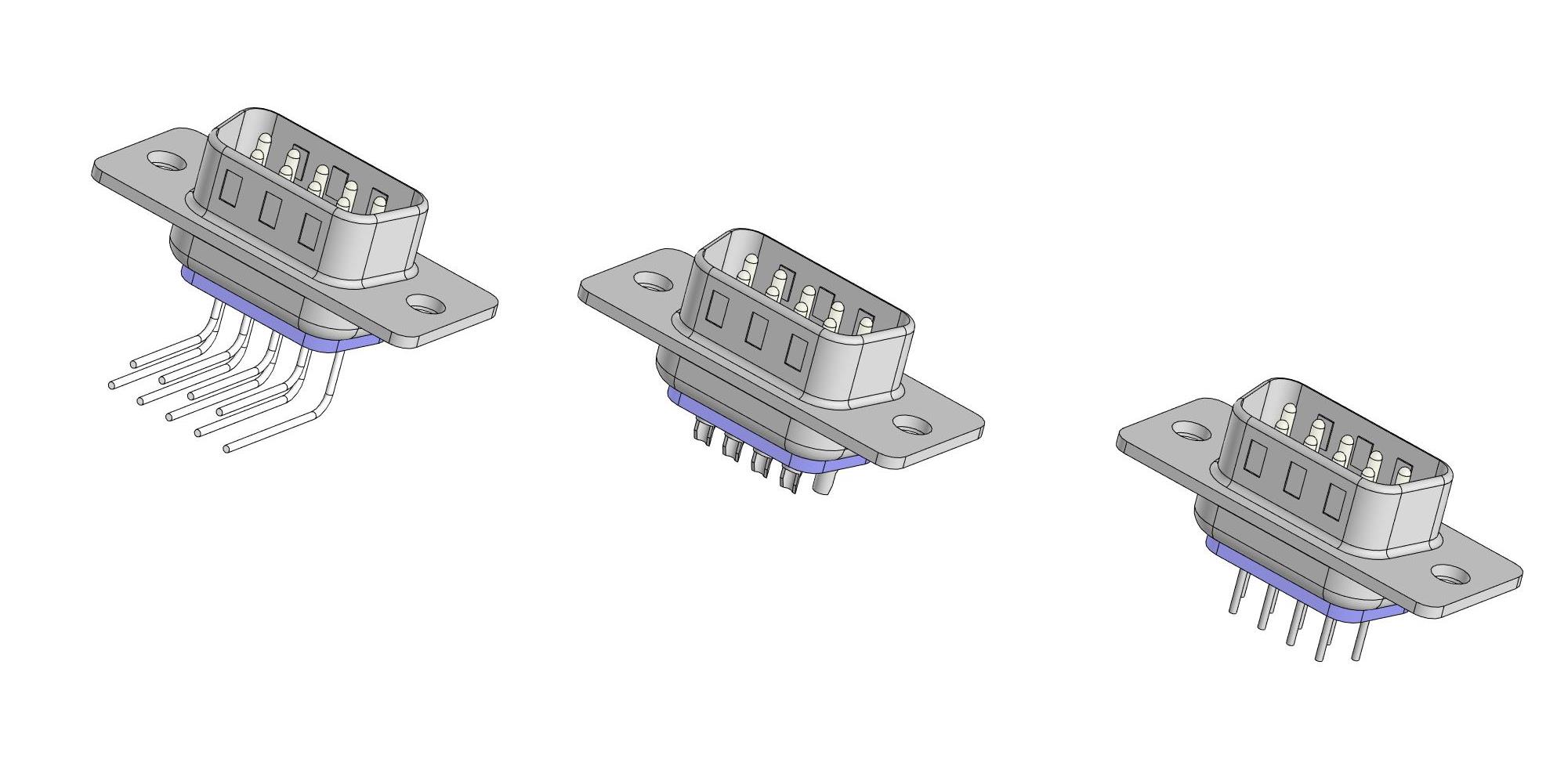

Вилка СНП268-9ВП (3 исполнения)
0
1
432
2
0
50
Сообщить о проблеме
Автор
Alex0308
Дата
18.08.2022
Язык
Русский
Состав
3D модель одной деталью
Софт
КОМПАС-3D 12
Как открыть?
4
(1 отзыв)
Содержимое архива
-
Вилка СНП268-9ВП11-1-4-В.m3d
-
Вилка СНП268-9ВП21-1-4-В.m3d
-
Вилка СНП268-9ВП31-1-4-В.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий Меренков
03.01.2026 в 15:26
Оценка:
Размеры: Близки к реальным
Оформление: Не проверено
Название модели СНП268-9ВП, по факту модель носит имя Вилка DB-9M
Модель с историей построения, но ни водном эскизе нет размеров. Размеры несколько отличаются от размеров СНП268-9.
