СНП268-9ВП111-1-В
Соединители низкочастотные прямоугольные СНП268-9ВП111-1-В для печатного и объемного монтажа врубного сочленения.
Соединители СНП268 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 250 В (амплитудное значение) и силе тока до 3А.
Число контактов: 9, 15, 25, 37, 50.
Покрытие контактов: золото, серебро.
Вид климатического исполнения УХЛ, В по ГОСТ 15150-69.
Технические условия: БСАР.434410.005 ТУ (ОТК), БСАР.430420.014 ТУ (ПЗ).
Соединители СНП268 являются аналогами соединителей D-SUB и соединителей СНП 101 НЩ0.364.002 ТУ.
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -

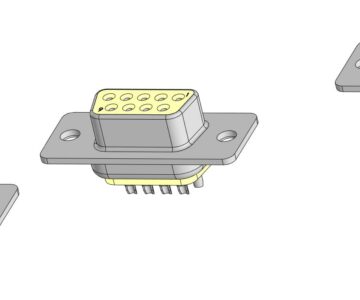

- Вилка СНП268-9ВП11
Вилка СНП268-9ВП11
3
2165
32
2
Бесплатно
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Автор
nik123456
Дата
02.03.2021
Язык
Русский
Состав
модель одной деталью
Софт
SolidWorks 2019 SP5.0
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Добрый день. Компас двадцатой версии не смог открыть. Пожалуйста, добавьте форматы Parasolid и Step, если не затруднит. Спасибо
Добрый, добавили
