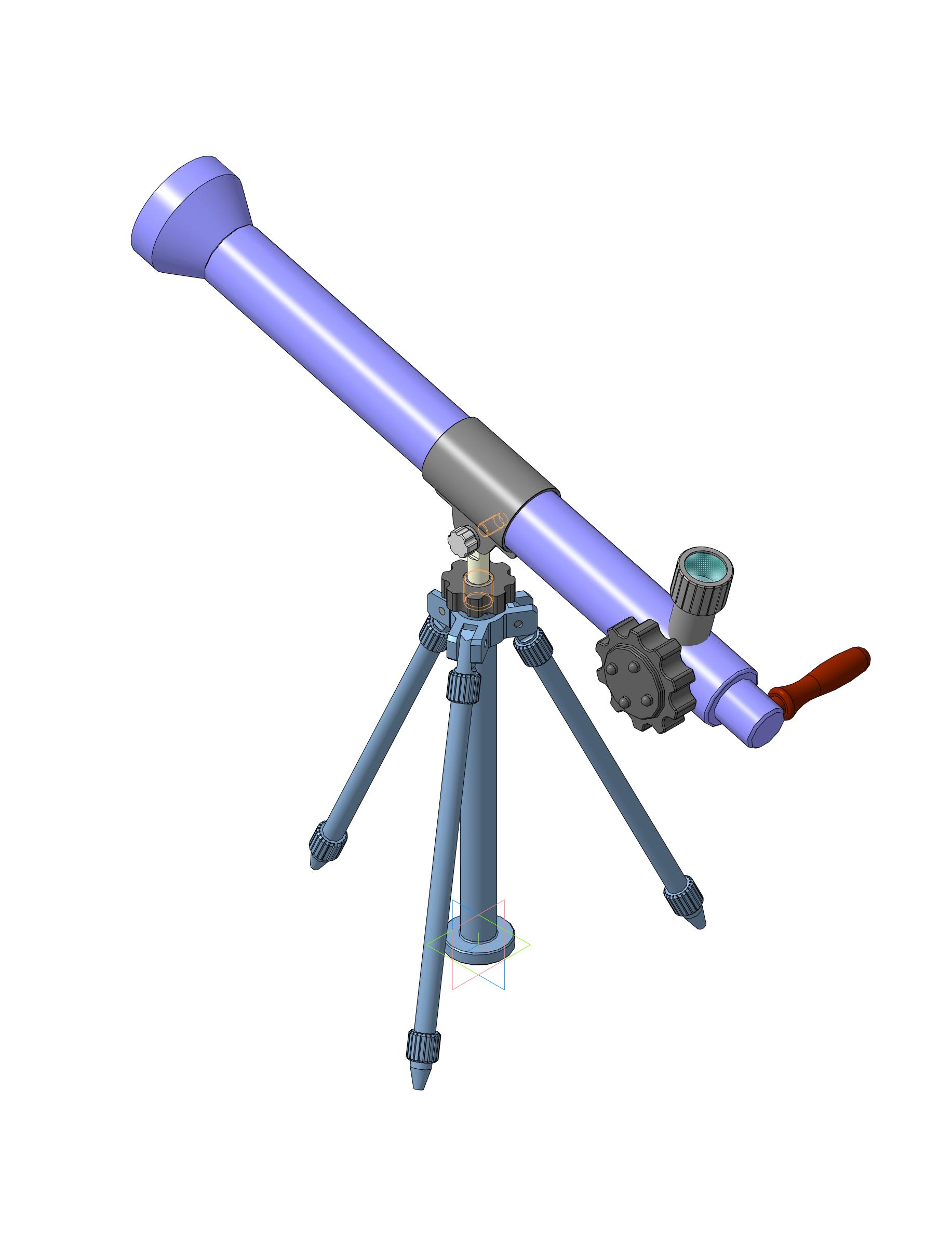

Выполнена 3D модель телескопа ТЛ-600, состоящая из 2х подсборок. ТЛ-600.00 состоит из оптической и механической частей. Первая – это оптическая труба и установленные на ней аксессуары, которые вместе отвечают за формирование изображения. Вторая – монтировка и штатив. Эти элементы необходимы для наведения телескопа на астрономические объекты. Наибольший интерес представляет конструкция оптической трубы, ведь именно благодаря ей мы можем наблюдать все красоты космоса.
Она состоит из нескольких компонентов: объектива, зеркала или линзы, механизма фокусировки и системы крепления.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Телескоп ТЛ-600
Телескоп ТЛ-600
0
0
38
2
0
50
Автор
Артём
Грибанов
Дата
10.03.2024
Язык
Русский
Состав
3D сборка, деталировка
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
ТЛ-600.01СБ
-
ТЛ-600.01-1 Вилка.m3d
-
ТЛ-600.01-2 Стойка.m3d
-
ТЛ-600.01-3 Ось.m3d
-
ТЛ-600.01-4 Втулка.m3d
-
ТЛ-600.01-5 Гайка поджимная.m3d
-
ТЛ-600.01-6 Связь.m3d
-
ТЛ-600.01-7 Хомут.m3d
-
ТЛ-600.01-8 Винт крепления хомута.m3d
-
ТЛ-600.01-9 Гайка.m3d
-
ТЛ-600.01СБ Стойка в сборе.a3d
-
-
ТЛ-600.02СБ
-
ТЛ-600.02-1 Корпус.m3d
-
ТЛ-600.02-2 Переход.m3d
-
ТЛ-600.02-3 Линза выходная.m3d
-
ТЛ-600.02-4 Объектив.m3d
-
ТЛ-600.02-5 Линза объектива.m3d
-
ТЛ-600.02-6 Линза увеличения зума объектива.m3d
-
ТЛ-600.02-7 Ручка.m3d
-
ТЛ-600.02СБ Оптика.a3d
-
-
Thumbs.db
-
Описание конструкции и принцип работы.doc
-
ТЛ-600.00СБ Телескоп.a3d
-
ТЛ-600.00СБ Телескоп.jpg
-
ТЛ-600.00СБ Телескоп.stp
