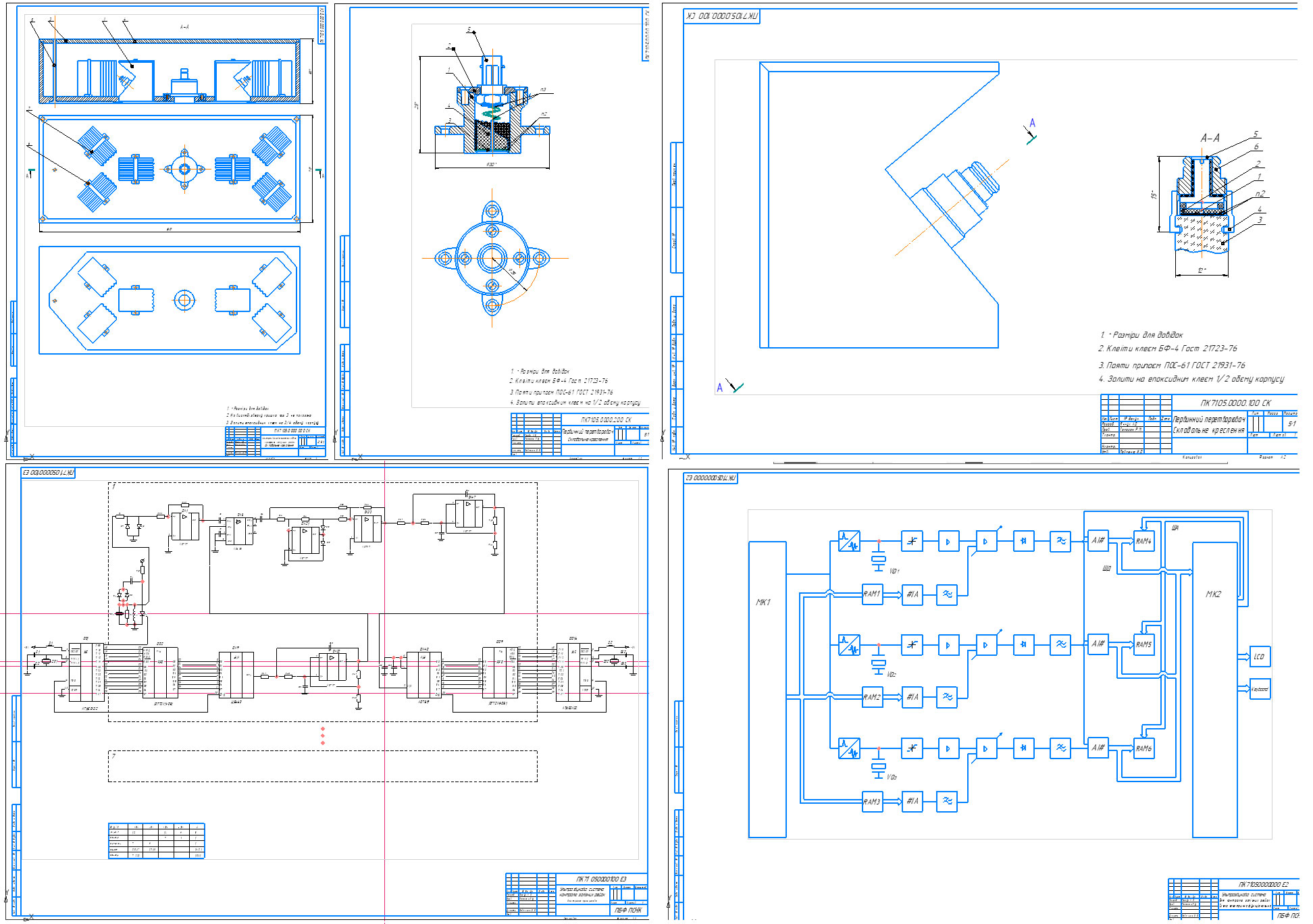

Ультразвуковая система для контроля железных рельсов

Национальный технический университет Украины «Киевский политехнический институт имени Игоря Сикорского»
Киев 2014

Основні параметри:
- об’єкт контролю – залізничні рейки типу Р45;
- робоча частота – 5 МГц;
- матеріал п’єзоелемента – ЦТС-19.

Техническое задание
1. Наименование системы: "Ультразвуковая система для контроля железных рельсов".
2. Цель выполнения дипломного проекта и назначение изделия.
2.1. Цель выполнения дипломного проекта заключается в широком внедрении метода контроля железных рельсов в практику, что обусловлено относительной дешевизной и простотой метода по сравнению с другими. Наличие излучающих датчиков под разным углом позволяет просканировать с большей точностью весь исследуемый участок.
2.2. Назначение разработки. Ультразвуковая система контроля железных рельсов применяется для контроля железнодорожных рельсов типа P45.
3. Предпосылки к разработке системы.
Данная разработка выполняется в соответствии с тематикой дипломного проектирования, утвержденной кафедрой приборов и систем неразрушающего контроля приборостроительного факультета НТУУ „КПИ”.
4.Технико-экономическое обоснование дипломного проекта.
Ультразвуковая система для контроля железных реек позволяет:
- исследовать объект контроля на наличие дефекта;
- наблюдение за развитием опасных избеганий;
возможность классифицировать дефекты по степени опасности.
5. Технические требования.
Основные параметры:
- объект контроля – железнодорожные рельсы типа Р45;
- рабочая частота – 5 МГц;
- материал пьезоэлемента – ЦТС-19.
6. Рабочие условия эксплуатации устройства.
– температура воздуха ±40°С.
7. Требования к конструкции системы.
7.1. Геометрические размера корпуса должны соответствовать ширине поверхности качения.
7.2. Маркировка установки наносится на табличку.
Табличка в соответствии с ГОСТ 22261-94 должна содержать:
- наименование;
- товарный знак предприятия – производителя;
- порядковый номер по системе нумерации предприятия-производителя и месяц выпуска;
- испытанное напряжение изоляции (по ГОСТ 23217-94);
- год изготовления или заменяющий его шифр.
Табличка крепится на стойке электроаппаратуры.
8. Требования к упаковке и транспортировке системы.
8.1. Упаковка производится в соответствии с ГОСТ 23216-78 в корпуса.
8.1.1. Упаковка должна обеспечить сохранность.
8.1.2. Корпус с составными устройствами размещают в транспортный ящик; пустоты между стенками коробок и ящика заполняют упаковочным материалом.
8.2. Прибор должен транспортироваться в соответствии с ГОСТ 123009-76 любыми видами транспорта с соблюдением правил перевозки грузов этих видов транспорта.
9. Стандартизация и унификация.
К системе должна быть приложена эксплуатационная документация согласно ГОСТ 25565-94.
10. Требования к технике безопасности.
10.1. Требования к безопасности конструкции, электробезопасности управления и обслуживания системы должны соответствовать ГОСТ 122007-75 и ГОСТ 123019-80.
10.2. Прибор по способу защиты человека от поражения электрическим током должен соответствовать классу 01 по ГОСТ 122007-75.
