Разработка ультразвуковой волноводной системы для прессования материалов с частотой 24000 ГЦ

Омский государственный технический университет
Кафедра материаловедение и технологии материалов
Курсовой проект по дисциплине "Ультразвуковая обработка материалов"
На тему : "Разработка ультразвуковой волноводной системы для прессования материалов с частотой 24000 ГЦ"
Омск 2017

Исходные данные к проекту (работе) Частота колебаний ультразвуковой
волноводной системы 24000 Гц. Пьезокерамический преобразователь:
длина 1 участка – 31,8 мм; длина 2 участка – 10 мм; длина 3 участка – 10 мм;
длина 4 участка – 27 мм; входной диаметр(1-4) – 35 мм; выходной диаметр(1-3) – 35 мм; входной диаметр 5 – 21 мм; выходной диаметр(4-5) – 20 мм.

Содержание пояснительной записки (перечень подлежащих разработке вопросов)
введение, общие сведения об ультразвуковой колебательной системе,
расчеты: пьезокерамического преобразователя, бустера и инструмента,
заключение, литература

ВВЕДЕНИЕ 4
1 Расчет ультразвукового преобразователя 6
1.2 Выбор материала и термической обработки 11
2 Расчет бустера 14
2.1 Выбор материала и термической обработки 20
3 Расчет рабочего инструмента 21
3.1 Выбор материала и термической обработки 26
ЗАКЛЮЧЕНИЕ 27
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 28

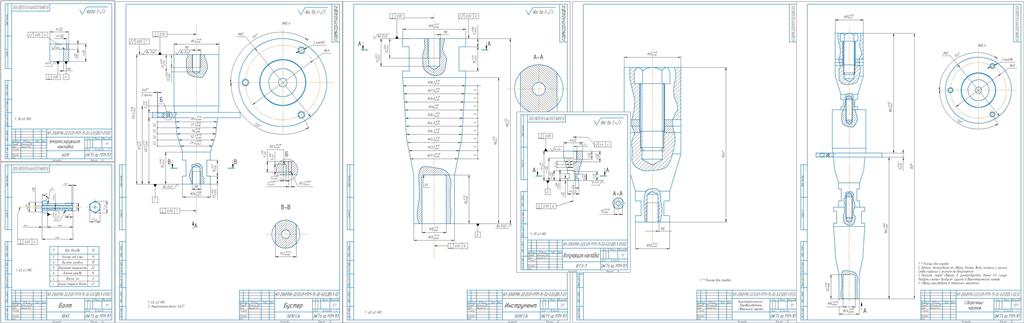

Состав: материала сборочный чертеж ультразвуковой волноводной системы, чертеж бустера, инструмент, сборочный чертеж пьезокерамического преобразователя Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка ультразвуковой волноводной системы для прессования материалов с частотой 24000 ГЦ

накладка аморт.cdw1.cdw
накладка излуч.cdw1.cdw
преобразователь.cdw1.cdw
преобразователь.cdw1.cdw.bak
сборка общая.cdw1.cdw
болт.cdw1.cdw
бустер.cdw1.cdw
записка (Автосохраненный).docx
инструмент.cdw1.cdw
лалал.xlsx
