Конструкторская разработка установки для ультразвуковой очистки фильтров

Сыктывкарский Лесной Институт (СЛИ)
Транспортно-технологический факультет
Кафедра «Технологические, транспортные машины и оборудование»

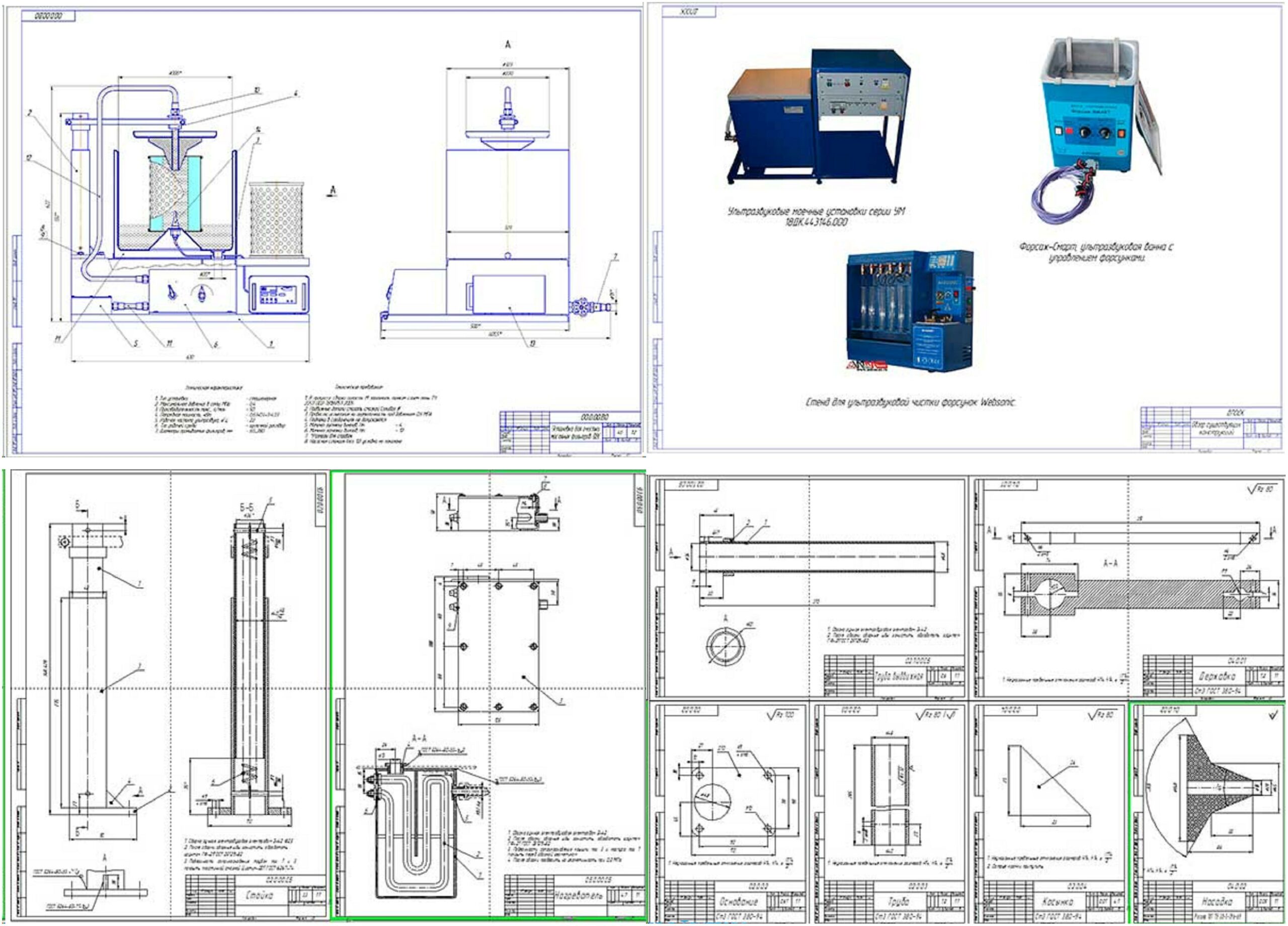

Расчетно-конструкторская часть ВКР на тему "Конструкторская разработка установки для ультразвуковой очистки фильтров"
В данной работе рассматривается раздел выпускной квалификационной работы (расчетно-конструкторская часть)
Сыктывкар 2023

Повышение эффективности работы машинно-тракторного парка – одна из главнейших задач для ремонтно-обслуживающих предприятий. Основную долю расходов при этом составляют запасные части и расходные материалы. Одним из таких расходных материалов являются топливные и масляные фильтры на тканевой или бумажной основе.
Фильтры топливной, воздушной, масляной очистки принято очищать в мыльном растворе, но, как правило, такая очистка сильно влияет на срок службы фильтра, так как мыло застревает в волокнах бумаги. Зачастую фильтры загрязнены до такой степени, что их просто невозможно очистить.
Ультразвуковая очистка фильтров, применяемая совместно со специальным очистным раствором даёт превосходные результаты и, судя по практике очистки ультразвуком, изделие отрабатывает номинальный срок службы после очистки.
Существующие конструкции очистки ультразвуком – это ванны, наполняемые раствором. Очистка происходит медленно.
Сутью предлагаемой конструкторской разработки является:
- применение ультразвука для очистки фильтров;
- применение специального очистного щелочного раствора;
- применение принципа очистки обратным током;
- производительность очистки;
- уменьшение подготовительно заключительного времени на операцию очистки.
Конструкция предназначена для очистки отработавших срок службы фильтров, а также, фильтров со сложными загрязнениями.
Конструкция проста в изготовлении и может быть изготовлена в условиях рассматриваемого предприятия. Основные затраты – это покупка ультразвукового оборудования.

Содержание
3.1 Обоснование конструкции
3.2 Общие сведения об ультразвуковой очистке
3.3 Описание проектируемой конструкции
3.4 Устройство и принцип действия установки
3.5 Конструкторские расчёты
3.5.1 Расчёт ТЭНа
3.5.2 Расчёт болта
3.5.3 Расчёт режимов работы установки
Пояснительная записка 10 листов описания и расчетов, спецификации.
Экономический расчет разработки.
