Установка для очистки масляных фильтров

Національний університет водного господарства та природокористування
Кафедра автомобілів та автомобільного господарства
Конструкторська частина до курсового проекту
Рівне 2014

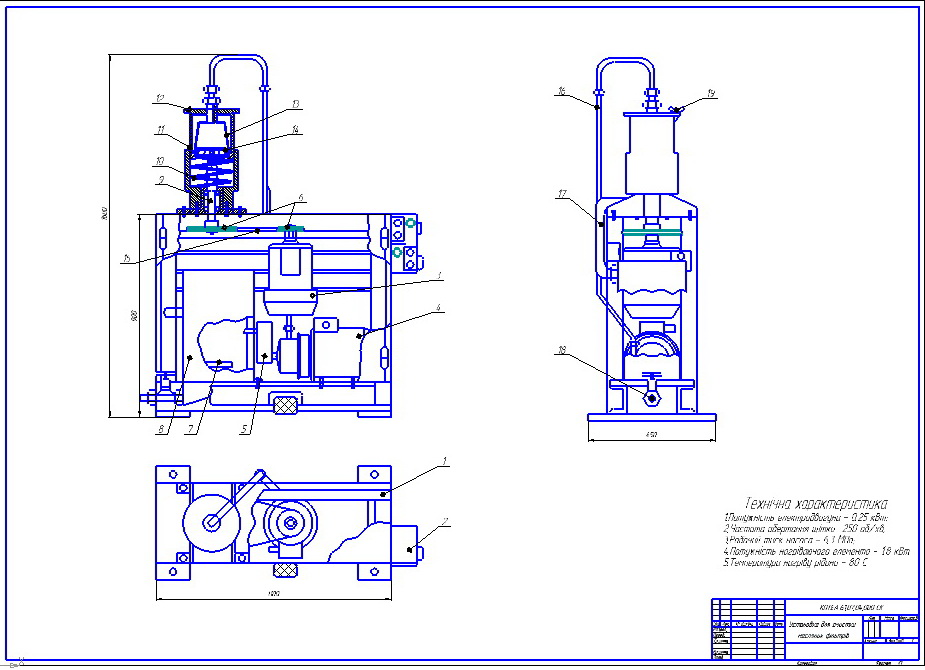

Установка складається з корпусу, зверху в якому встановлений стакан, що виконує функцію фіксатора оброблюваного ковпака від осьового і радіально-го переміщень, і вала-ротора , на кінці якого встановлений щітковий меха-нізм. Вал-ротор приводиться в обертання від електродвигуна. Для подачі миючого розчину передбачений насос з системою трубопроводів і ємність для миючого розчину. У ємності встановлений нагрівальний елемент.
Ковпак ротора масляного фільтра являє собою порожнистий циліндр, на вну-трішніх стінках якого в процесі роботи двигуна відкладаються відкладення шаром до 30 мм. Відкладення являють собою поєднання важких фракцій на-фтопродуктів і механічних домішок, які під дією відцентрової сили осідають на стінках ковпака.

У конструкторській частині виконаний проектний розрахунок установки для очистки масляного фільтра автомобіля.
2 Конструкторська частина
2.1 Розрахунок та вибір електродвигуна
2.2 Розрахунок клинопасової передачі
2.3 Підбір насоса
2.4 Розрахунок параметрів обладнання для циркуляційної очистки і технологічних режимів промивки
2.5 Розрахунок щіткового робочого органу
2.6 Розрахунок нагріваючого елемента

Состав: Загальний вигляд установки (3 вигляди), специфікація, технологічна карта на роботу з установкою, пояснювальна записка. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Установка для очистки масляных фильтров

Специфікація.docx
тех
2. констр
установка.cdw
