Технологический расчет АТП с установка для очистки масляных фильтров

Киевский национальный технический университет
Кафедра машин и механизмов
Курсовой проект по дисциплине "Техническая експлуатация автомобилей"
На тему "Технологический расчет АТП"
Киев 2014

В процесі виконання курсового проекту було розраховано виробничу програму технічної служби АТП. В результаті розрахунку отримали:
 добова програма (ТО-2 – 3 втручання, ТО-1 – 10 втручань, ЩО – 112 втручань);
 ритм виробництва (ТО-2 – 160 хв., ТО-1 – 48 хв., ЩО – 4,3 хв.);
 такт постів (ТО-2 – 383 хв., ТО-1 – 153 хв., ЩО – 33 хв.);
виконано розрахунки по агрегатній дільниці, а саме:
 вибрано технологічне обладнання та оснастку;
 визначено та призначено кількість робітників (10 чол.);
 розраховано площу дільниці (144 м.кв.).
У конструкторській частині виконаний проектний розрахунок установки для очистки масляного фільтра автомобіля.
У науково-дослідній частині розкрита проблема утилізації автомобільних шин. розрахований обсяг утилізації шин на Рівненщині та його економічний ефект.
У технологічній частині коротко описаний технологічний процес очистки масляних фільтрів, а також складено технологічну карту.

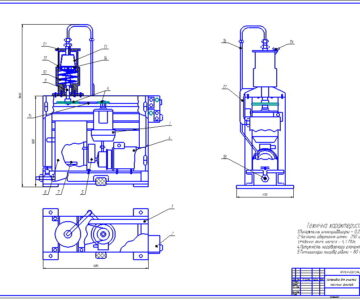

Установка для очистки масляних фільтрів
Технічна характеристика
1.Потужність електродвигуна - 0,25 кВт;
2.Частота обертання щітки- 250 об/хв;
3.Робочий тиск насоса - 6,3 МПа;
4.Потужність нагріваючого елемента - 1,8 кВт,
5.Температура нагріву рідини - 80 С.

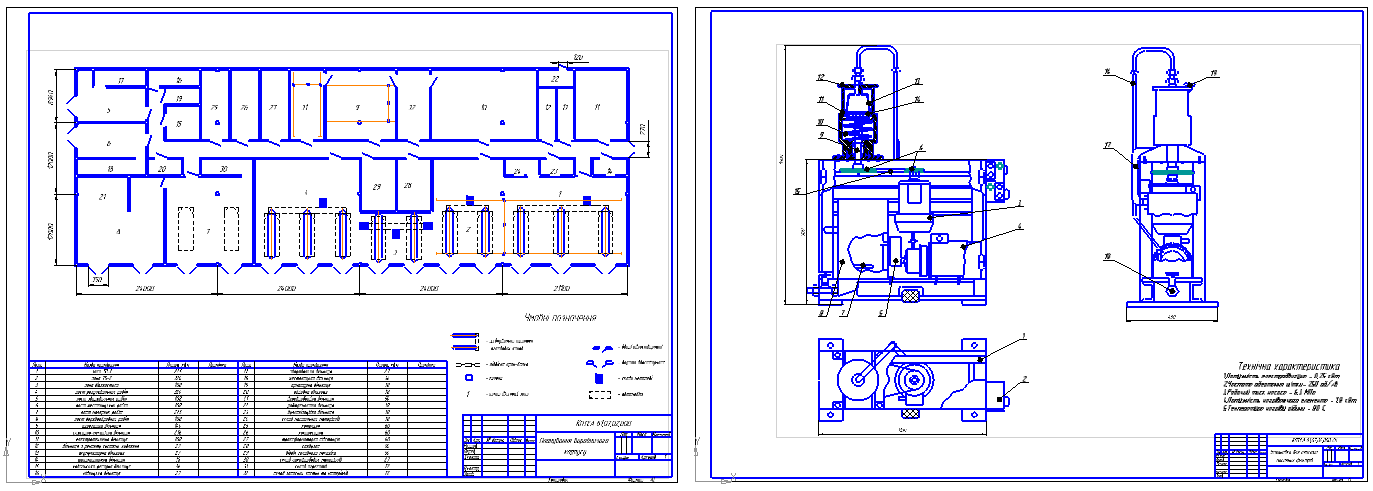

Состав: Генплан, Агргатный участок, Установка, Корпус производственный, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Технологический расчет АТП с установка для очистки масляных фильтров

1. ех.розрах
2. констр
висновки.docx
вступ.docx
зміст.docx
Лист 1.cdw
Лист 1.cdw.bak
Лист 2_1.cdw
Лист 2_1.cdw.bak
Лист 2_2.cdw
Лист 2_2.cdw.bak
Лист 3.cdw
Лист 3.cdw.bak
Література.docx
обладнання.docx
Специфікація.docx
тех
тех
Титулка.doc
