Сборка фильтра масленого

Калужский Транспортно-технологический колледж им. А.Т. Карпова
Специальность слесарь механосборочных работ
Диплом на тему: "Сборка масленого фильтра"
Калуга 2014

В данном дипломе разработана сборка масленого фильтра.

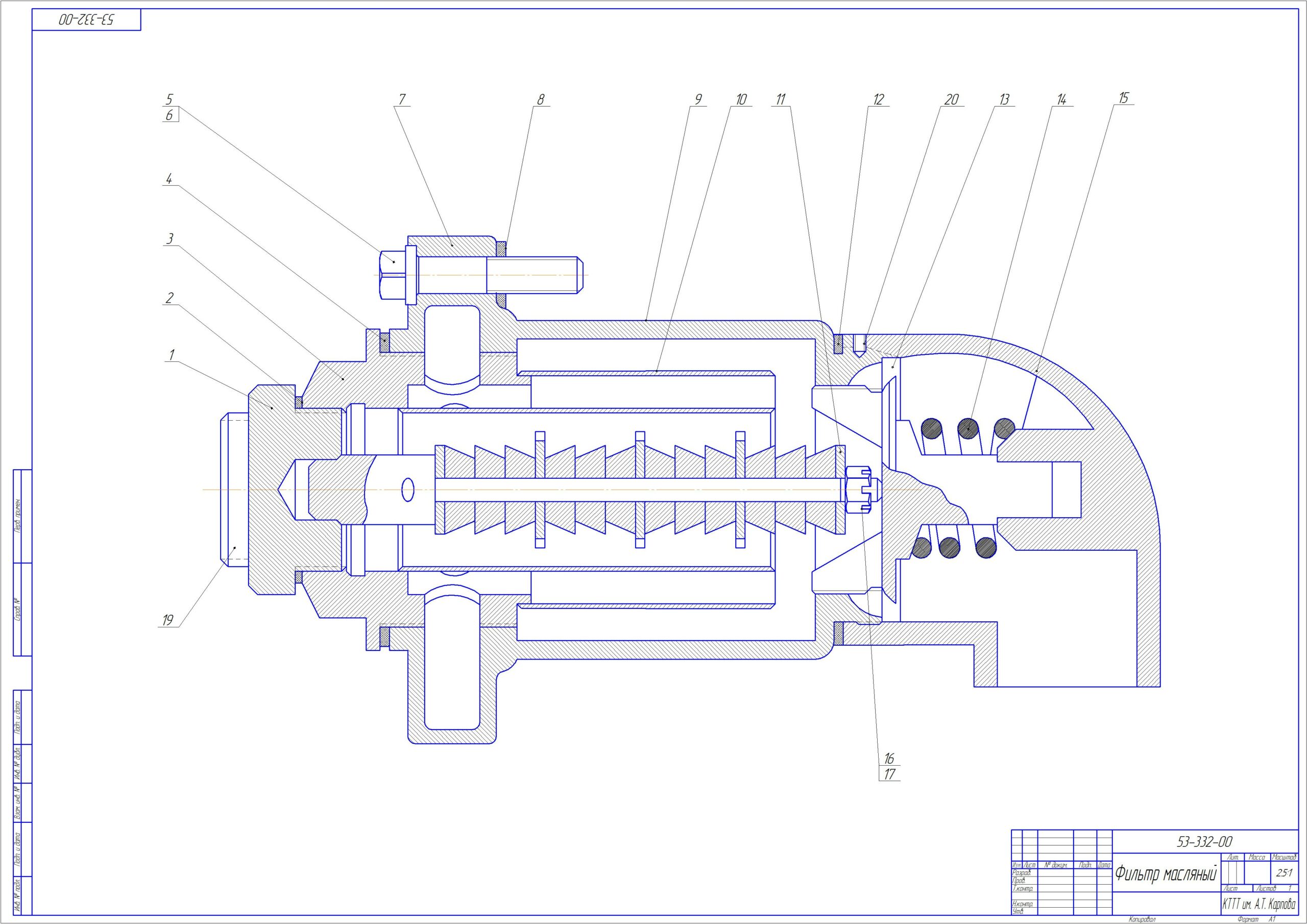

Состоит из 3 чертежей, 1 лист - Масленый фильтр А1, 2 лист - Клапан масленого фильтра А3, 3 лист - корпус масленого фильтра А3.
Записка состоит из 13 листов, включает в себя разделы:
1. Техника безопасности при выполнении слесарных работ
2. Материалы, инструменты, приспособления
3. Подготовка к сборке
4. Сборка
5. Технический контроль

Состав: Масленый фильтр (ВО), Клапан масленого фильтра (СБ), Корпус масленого фильтра, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
Лист - 2.cdw
Лист - 1.cdw
Лист - 3.cdw
Спецификация.spw
Записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Igor Lesovsky
Дата: 2015-02-17
Просмотры: 1148
