ТАШКЕНТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ АБУ РАЙХАНА БЕРУНИ
Кафедра электрическая механика и кабельная техника

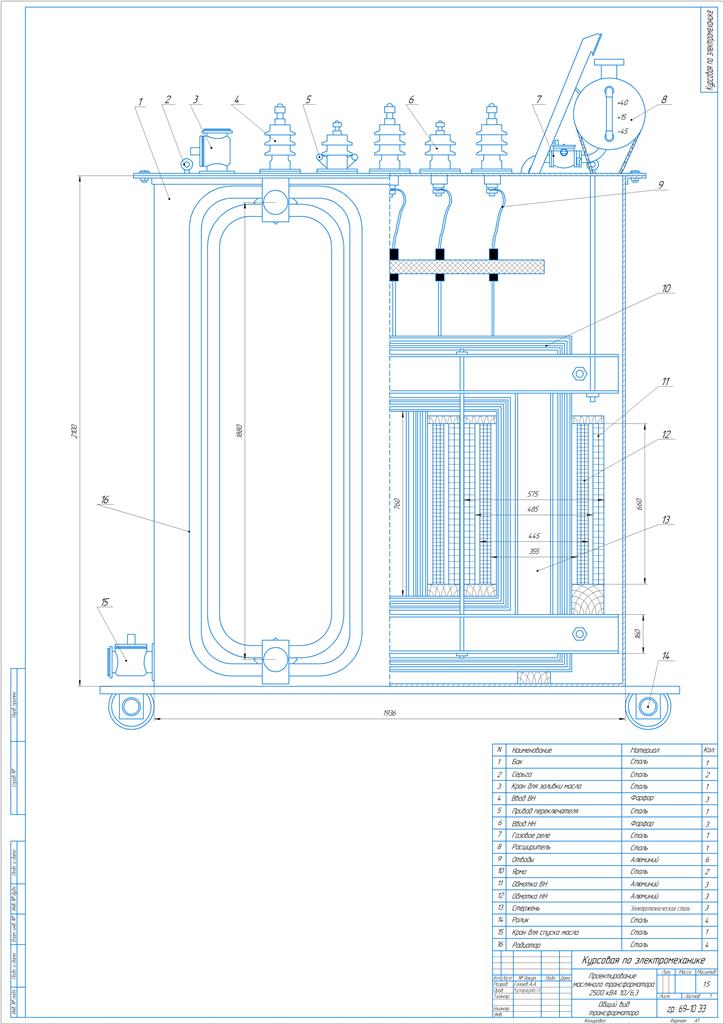

Курсовой проект по дисциплине "Расчет масляного трансформатора"
Ташкент 2012 г
Мощность трансформатора: 2500
Материал обмоток: Алюминий
Схема соединения обмоток:
Напряжения обмоток:
Обмотка ВН: 10 кВ
Обмотка НН: 6,3 кВ
Потери холостого хода: 28000 Вт
Потери короткого замыкания: 5280 Вт
СОДЕРЖАНИЕ
Техническое задание 3
Введение 4
1 Предварительный расчет трансформатора 22
1.1 Расчет основных электрических величин трансформатора 22
1.2 Определение исходных данных расчета 24
2 Расчет обмоток ВН и НН 32
2.1 Расчет обмотки НН 32
2.2 Расчет обмотки ВН 34
3 Расчет параметров короткого замыкания 40
3.1 Расчет потерь в обмотках 40
3.2 Расчет потерь в отводах и стенках бака трансформатора 41
3.3 Суммарные потери КЗ и расчет напряжения КЗ 41
3.4 Расчет усилий, возникающих при КЗ 43
4 Расчет магнитной системы трансформатора 46
4.1 Определение размеров магнитной системы и массы стали 46
4.2 Расчет потерь холостого хода 48
4.3 Расчет тока холостого хода 49
5 Определение рабочих характеристик трансформатора 52
6 Тепловой расчет трансформатора 54
6.1 Тепловой расчет обмоток 54
6.2 Тепловой расчет бака 55
7 Определение массы масла ТР 60
Вывод 61
Список используемой литературы 62
