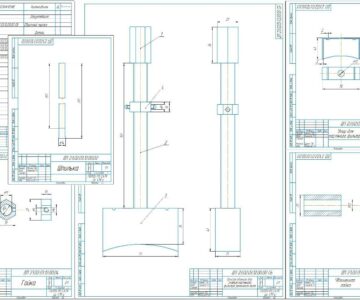

Съёмник предназначен для снятия масляного фильтра в тяжело доступных местах, три зажима позволяют крепко захватить фильтр с помощью болта, за тем извлечь его, таким же способ только в противоположную сторону фильтр зажимается.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Чертёж съёмника масленного фильтра
Чертёж съёмника масленного фильтра
0
296
9312
158
13
20
Сообщить о проблеме
Автор
Andrey
Tornado
Дата
13.06.2013
Язык
Украинский
Состав

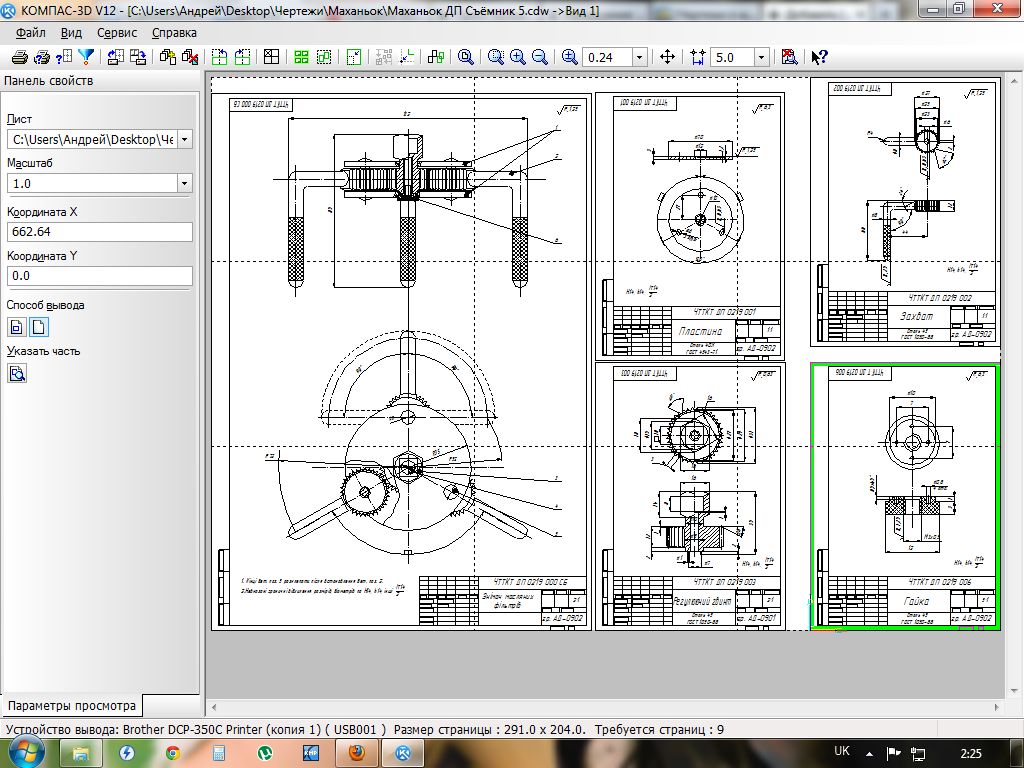

СБ, Деталировка
Софт
КОМПАС-3D 12
Как открыть?
Содержимое архива
-
Новая папка
-
Маханьок ДП Съёмник 5.cdw
-
Маханьок ДП Съёмник.cdw
-
Маханьок ДП Съёмник 2.cdw
-
Маханьок ДП Съёмник 3.cdw
-
Маханьок ДП Съёмник 4.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Halk
sensei
Хачатур Карапетян
Комментарии
13
Brocone
12.06.2021 в 12:32
Ссылка на комменарий 327961
Всё круто! Только рамка отсутствует на всех чертежах хотя на скрине есть!
Дмитрий
Ребров
Модератор
12.06.2021 в 23:51
Ссылка на комменарий 327998
Данная проблема может наблюдаться из за разницы в версиях, Вам нужно нажать павой кнопкой по листу, параметры, параметры первого листа, оформление, выберите GRAPHIC.LYT выбираем: "Чертеж констр. Первый лист. ГОСТ 2.104-2006."
Андрей
Модератор
12.06.2021 в 13:02
Ссылка на комменарий 327963
в компасе настройка - параметры - оформление нужно выбрать и включить
Алексей
Абрамов
18.06.2018 в 21:56
Ссылка на комменарий 253315
Такой вопрос. Как он может быть в ширину метр с копейками? В 1й раз вижу такой съемник даже на раздвинутых лапах, размеры здесь неверные. На СБ неверно проставлен масштаб, я думаю будет не 2 к 1, а наоборот 1 к 2, уж больно маленький получается. Но на самом деле очень много замечаний по чертежам. Многое не сделано, многое неверно сделано.
Danshik
01.06.2018 в 23:11
Ссылка на комменарий 250943
Хорошо,спасибо,буду скачивать
Danshik
31.05.2018 в 19:57
Ссылка на комменарий 250539
Могу ли я скачать и открыть её в компаса v17?
Андрей
Модератор
31.05.2018 в 20:00
Ссылка на комменарий 250541
да
никита
гежа
25.04.2018 в 21:10
Ссылка на комменарий 245953
есть спецификация к чертежу?
Дмитрий
Ребров
Модератор
25.04.2018 в 22:37
Ссылка на комменарий 245959
нет, все тоже самое что на картинке, читайте поле состав
Владлен
Поздеев
15.05.2018 в 07:50
Ссылка на комменарий 246529
автор, 3 д модели нет?
Дмитрий
Ребров
Модератор
12.06.2021 в 23:50
Ссылка на комменарий 327993
нет
EGypt135
30.09.2014 в 22:00
Ссылка на комменарий 94380
Автор, скажите пожалуйста, как на ведущей детали между так сказать гайкой и поверхностью с зубьями, одеть диск корпуса!? Ведь гайка под ключ размером больше чем отверстие в диске (диаметром 10 мм). Ведь как я понял это единая часть или гайку приваривать нужно... вообщем если вас не затруднит поясните. Спасибо
Пользователь
29.06.2013 в 18:27
Ссылка на комменарий 22065
выборочно,применимо,хорошо
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google
Ссылка на логин через vk
Ссылка на логин через yandex
