Устройство для лазерного зондирования глаза человека

НТУУ КПИ им. И. Сикорского
Факультет электроники
Кафедра конструирования электронно-вычислительной аппаратуры
Дипломный проект по специальности "Радиоэлектронные аппараты и средства"
На тему: "Устройство для лазерного зондирования глаза человека"
Киев 2017

Исходные данные: устройство для формирования пучка из 64 лазерных лучей, диаметр пучка не более 6 мм; необходимо обеспечить возможность включения лазерных диодов: 1) по одному, от центра наружу, 2) концентрическими кругами, от центра наружу, 3) произвольно, по команде с ПК. Габариты устройства не более 500*80 мм. Время экспозиции всех лазерных диодов не более 300 мс. Связь устройства с ПК по интерфейсу USB. Питание по интерфейсу USB напряжением 5 В.

В дипломной работе разработан упрощенный и удешевленный (по сравнению с рыночными аналогами) лазерный излучатель для зондирования человеческого глаза. Рассчитаны электрические и надежностные параметры устройства. Выполнен расчет и разработка печатных плат устройства, элементов конструкции устройства.

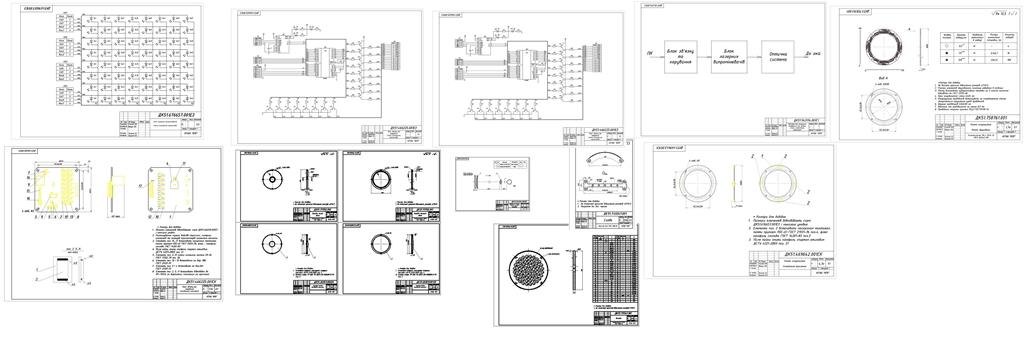

Графическая часть содержит структурные и принципиальные электрические схемы, сборочные чертежи печатных плат, сборочные чертежи и деталировку устройства.

Зміст
Арк.
ПЕРЕЛІК СКОРОЧЕНЬ 3
ВСТУП 4
1. ТЕОРЕТИЧНА ЧАСТИНА 7
1.1. Методи аберометрії ока 7
1.2. Аналіз рівня техніки 11
Висновки до розділу 1 13
2. СХЕМОТЕХНІЧНА ЧАСТИНА 14
2.1. Структурна схема і принцип роботи пристрою 14
2.2. Принципова схема пристрою 17
2.2.1. Блок лазерних випромінювачів 19
2.2.2. Вибір елементної бази 21
Висновки до розділу 2 26
3. ПРОГРАМНА ЧАСТИНА 27
3.1. Розробка програми керування пристроєм 27
3.2. Інтерфейс зв’язку пристрою з ПК 31
Висновки до розділу 3 32
4. КОНСТРУКТОРСЬКА ЧАСТИНА 33
4.1. Моделювання роботи пристрою 33
4.2. Проектування конструкції пристрою 38
4.2.1. Вибір матеріалів конструкції 41
4.3. Проектування блоку лазерних випромінювачів 44
4.4. Проектування друкованих плат 47
4.4.1. Вибір та обґрунтування матеріалу 47
4.4.2. Конструкторсько-технологічний розрахунок 49
4.4.3. Електричний розрахунок 53
4.4.4. Розрахунок надійності пристрою 54
4.4.5. Розрахунок віброміцності друкованих вузлів 57
4.4.6. Розрахунок теплового режиму 60
4.5. Оцінка власної аберації пристрою 61
4.5.1. Компенсація негомогенності лазерних променів 72
Висновки до розділу 4 76
5. ТЕХНОЛОГІЧНА ЧАСТИНА 77
5.1. Принцип роботи лазерного діода 77
5.2. Аналіз конструкції та матеріалів лазерного діода 80
Висновки до розділу 5 85
ВИСНОВКИ 86
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ 88

Состав: Блок связи и управления (С1, Э3, ПЭ3, СБ, СП), Блок лазерных излучателей (Э3, ПЭ3), Деталировка (плата печатная, плата коммутационная, оправа большой линзы, оправа малой линзы, основа, скоба), Блок лазерных излучателей (СБ, СП), Устройство (СБ, СП), ПЗ

Софт: AutoCAD 14

Файлы:
Е3_А2.dwg
Титульные листы.docx
Плата монтажная СК.dwg
оптическая А3.dwg
скоба.dwg
Device_СК.dwg
ДП_Климов (4).docx
Блок ПЕ3.docx
апертуры2.dwg
Плата монтажная А3.dwg
БЛВ_СК.dwg
плата.dwg
структурная А2.dwg
Блок_СК.dwg
Реферат до ДП.docx
апертуры.dwg
Device_СП.docx
БЛВ_Е3.dwg
БЛВ ПЕ3.docx
Апертура вхідна СП.docx
Блок_СП.docx
Плата монтажная СП.docx
Ведомость (1).docx
3D.dwg
БЛВ СП.docx
Апертура вихідна СП.docx
