Устройство для определения времени проникания по ГОСТ 12.4.101-93

Устройство предназначено для лабораторных испытаний образцов специальной одежды для защиты от токсичных веществ в т.ч. кельтана.

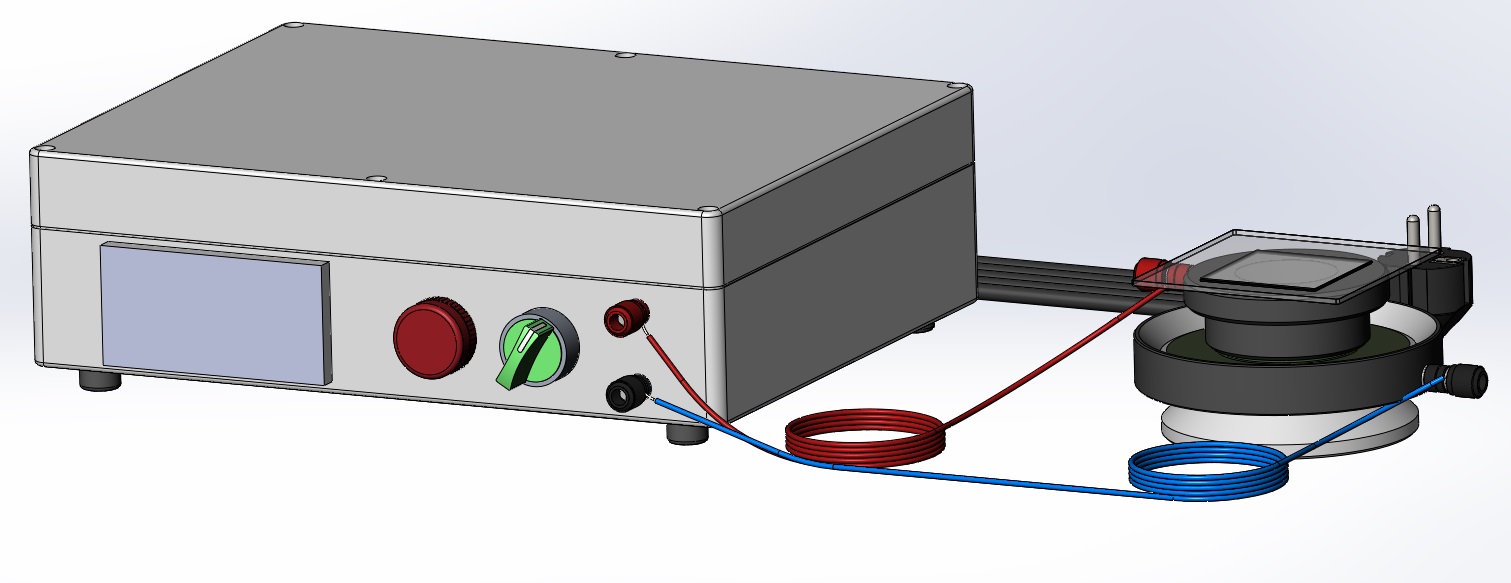

Устройство состоит из воронки и стакана, выполненных из токопроводящего материала, и соединенных с клеммами частотомера-хронометра, а также стеклянной пластинки. Образец заправляют в стакан лицевой стороной наружу, воронку опускают в стакан и вносят 5%-ной водную эмульсию кельтана в воронку. В момент проникания первой капли водной эмульсии кельтана через образец электрическая цепь замыкается, счетчик времени отключается и на счётчике времени частотомера-хронометра фиксируется время проникания жидкого токсичного вещества.

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:

Каталог
Машиностроение и механика
Приборостроение
Устройство для определения времени проникания по ГОСТ 12.4.101-93

01/

01/Контакт_1 AS-230U.sldprt

01/Переключатель IRS-101-2B3 (красный).SLDPRT

01/MTB2-BW611.SLDPRT

01/Панель электрооборудования.SLDASM

01/Контакт_2 AS-230U.sldprt

01/Частотомер-хронометр.SLDASM

01/Ножка приборная RF4010.SLDPRT

01/Бумага фильтровальная 50х50мм.SLDPRT

01/Блок питания NES-15-5.SLDASM

01/Основание.SLDPRT

01/Модуль релейный в корпусе SR0039-1L-BOX.SLDPRT

01/G2029 корпус.sldprt

01/Крышка NES-15-5.SLDPRT

01/Проба элементарная Ф100мм.SLDPRT

01/Лампа сигнальная MTB2-BV634.SLDASM

01/Корпус AS-230U.sldprt

01/Крышка предохр AS-230U.sldprt

01/Пластина.SLDPRT

01/Водная эмульсия кельтана.SLDPRT

01/Испытательная установка.SLDASM

01/Плата с контактами NES-15-5.SLDPRT

01/Клемма BP-1A (черная).SLDPRT

01/MTB2-BK23.SLDPRT

01/Водная эмульсия кельтана протечка.SLDPRT

01/Евровилка AS-230UL (AC-3FL).SLDASM

01/Корпус для РЭА Gainta G2029 (с отверстиями).SLDASM

01/Евророзетка на кабель IEC 320 C13.SLDPRT

01/Блок зажимов ТВ-2504.SLDPRT

01/Клемма BP-1A (красная) без гайки.SLDPRT

01/Клемма BP-1A (красная).SLDPRT

01/Клемма BP-1A (черная) без гайки.SLDPRT

01/_Устройство для определения времени проникания.SLDASM

01/Воронка.SLDPRT

01/Кабель силовой XYC116 (1,8м).SLDASM

01/Счётчик времени ОВЕН СВ01-220.Щ2.Р.SLDPRT

01/G2029 крышка.sldprt

01/Пластинка стеклянная.SLDPRT

01/Переключатель MTB2-BK2361.SLDASM

01/Основание NES-15-5.SLDPRT

01/MTB2-BV6 (красная).SLDPRT

01/Провод монтажный МГШВ 0.35 кв.мм (красный).SLDPRT

01/MTB2-BZ11.SLDPRT

01/Вилка 220В угловая.SLDPRT

01/Провод монтажный МГШВ 0.35 кв.мм (голубой).SLDPRT

01/Стакан.SLDPRT

01/Корпус для РЭА Gainta G2029.SLDASM

01/Блок зажимов ТВ-2506.SLDPRT
