Устройство для цикловой синхронизации

Белорусский национальный технический университет
Кафедра робототехнические системы
Курсовой проект по дисциплине «Схемотехника»
Тема: «Устройство для цикловой синхронизации»
Минск 2018

Известные устройства для цикловой синхронизации осуществляют синхронизацию по комбинациям синхросигнала, передаваемым на определённых позициях цикла цифровой передачи.
Недостатком известных устройств цикловой синхронизации является высокая вероятность ложной цикловой синхронизации цифровых передач с синхросигналом, состоящим из одного-двух последовательных символов.
Разрабатываемое устройство имеет более низкую вероятность ложной цикловой синхронизации цифровых передач, в которых цикл содержит символы объединяемых цифровых передач и n символов канала управления.

Содержание
Введение 4
1 Описание работы блок-схемы 5
2 Выбор элементной базы 9

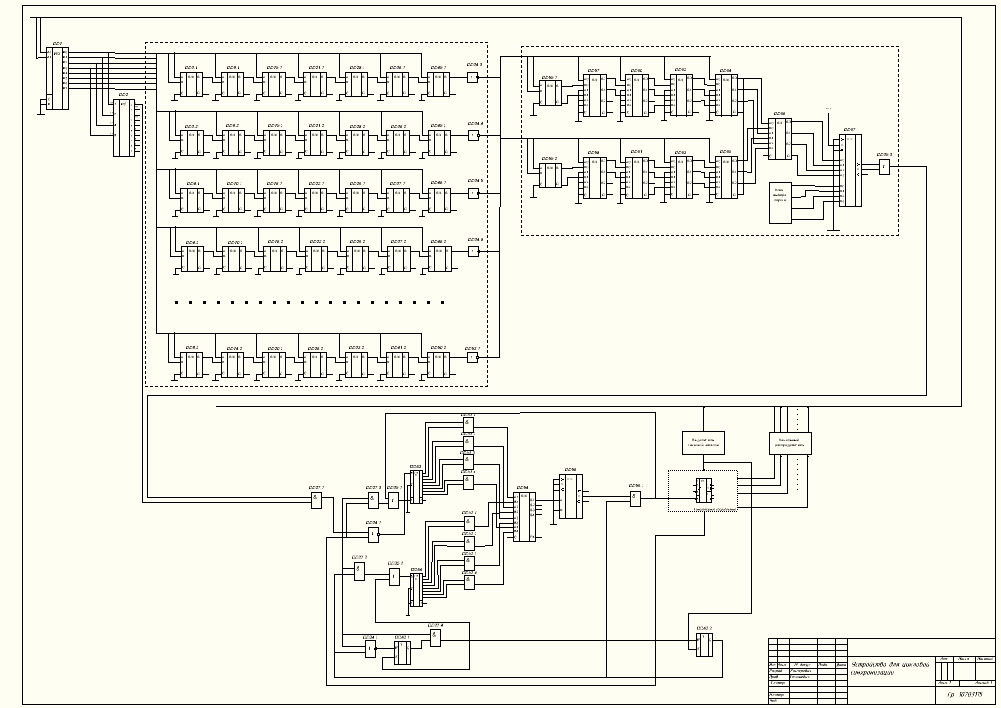

3 Разработка принципиальной схемы 12
4 Расчёт блока питания 14
Заключение 18
Список используемых источников 19
