Наматывающие устройство НУ-9

Гомельский Государственный Технический университет имени П. О. Сухого

Кафедра «Металлургия и технологии обработки материалов»
Курсовой проект по дисциплине «Автоматизация кузнечно-штамповочного производства»
На тему: «Наматывающие устройство НУ-9»
Гомель 2017

Исходные данные наматывающего устройства НУ-9: уровень оси барабана над полом 800 мм, электропривод ПМУ5М-3, электродвигатель мощность 1 кВт, частота вращения 300-3000 об/мин, напряжение 380 В, усилие пресса 25-40 тс.
В данной работе рассматривается назначение и область применения автоматизированных подач, в частном случаи изучаются технические характеристики наматывающего устройства НУ-9. Произведён расчёт времени хода ползуна, цикла подачи и работы, а также время остановки наматывающего устройства. Определена средняя скорость подачи.
Графическая часть содержит габаритный чертёж, кинематическую схему и цикловую диаграмму.

Содержание
Введение
1. Назначение, область применения и техническая характеристика наматывающего устройства НУ-9
2. Описание общего вида и кинематической схемы наматывающего устройства НУ-9
3. Расчет и описание цикловой диаграммы
Заключение
Список литературы 9

Записка всего 9 страниц.

Состав: Кинематическая схема, Спецификация, Цикловая диаграмма, ПЗ, Габаритный чертёж Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

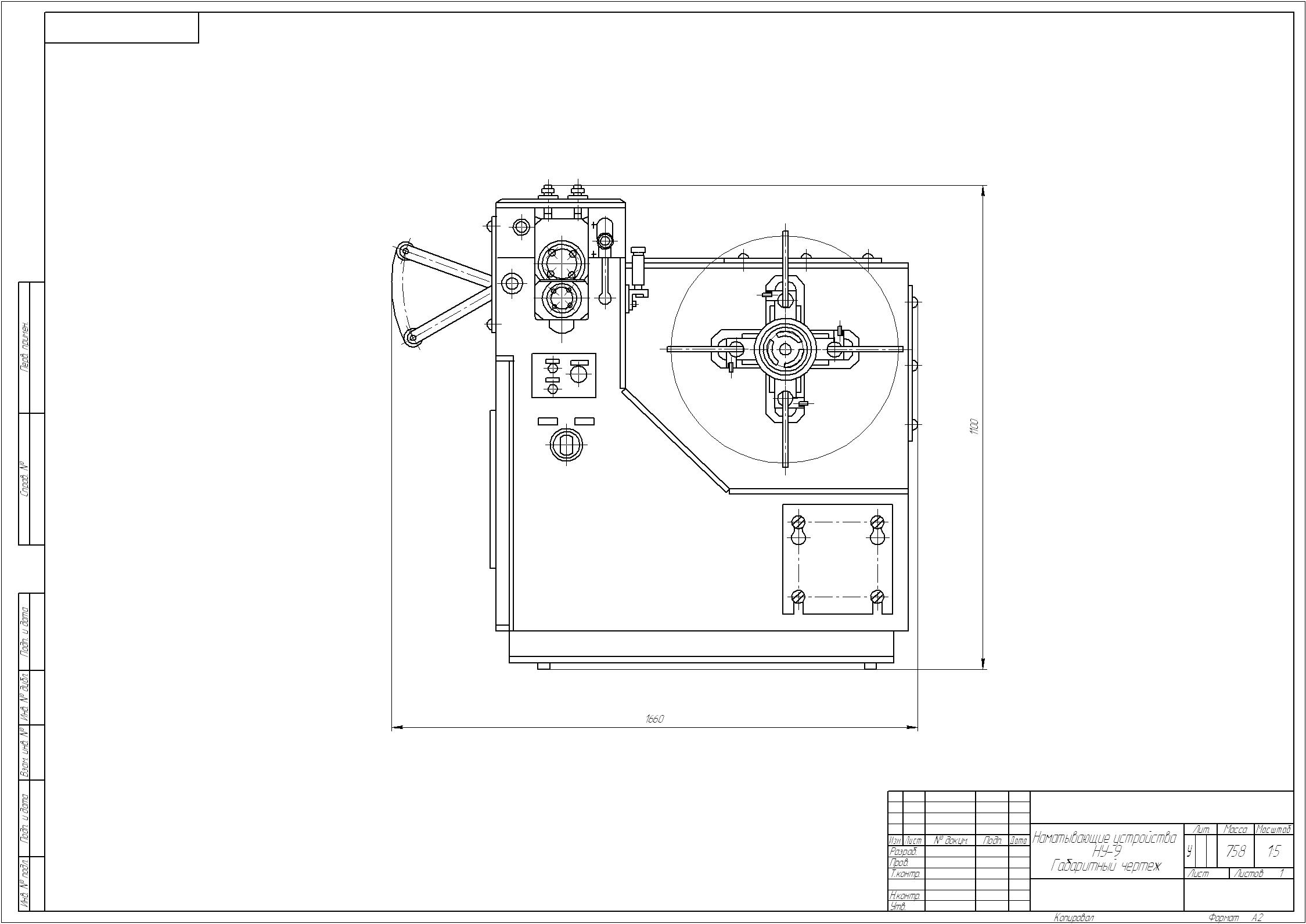

Габаритный чертеж.cdw
Кинематическая схема.cdw
Спецификация.spw.bak.spw
Цикловая диаграмма работы НУ-9.cdw
ПЗ.docx
