Проект опорно-поворотного устройства

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання"
Исходные данные для проекта: опорно-поворотное устройство трактора ТБ-1.
Характеристика ТБ-1.
Курсовой проект содержит обзорную часть, анализ существующих опорно-поворотных устройств, разработку конструкции, включающую в себя: определение нагрузок, определение
геометрических параметров, расчет на прочность, раздел по технике безопасности.

Введение…………4
1. Обзорная часть……………………………………………………………………………………………………………………5
1.1 Схемы размещения манипуляторов лесных машин…...................................................5
1.2 Схемы опорных устройств манипуляторов………………………………………………………………………..6
1.3 Валочно–пакетирующая машина ЛП - 2………………………………………………………7
1.4 Трелевочный трактор ЛТ - 154………………………………………………………………………………………………….8
1.5 Трелевочный трактор ЛП – 18…………………………………………………………………9
1.6 Трелевочный трактор ТБ - 1……………………………………………………………………..10
1.7 Опорная ферма с гидроманипулятором…………………..……………11
2 Техническое задание……………………………………………………………………………..……………12
3.1 Расчет опорной фермы манипулятора…………………………………………………13
3.2. Расчет подшипников опорной фермы…………………………………………………….………20
4. Выбор гидроцилиндров поворота стрелы……………………………………..……………21
5.1 Техника безопасности при эксплуатации машины ТБ-1………………………………………………………….22
5.2 Меры безопасности при обслуживании машины ………………………………………………………………….23
5.3 Противопожарные мероприятия…………………………………………………………………………………24
Заключение……………………………………………………………………………..25
Список используемой литературы……………………………………………………………………………………………..26

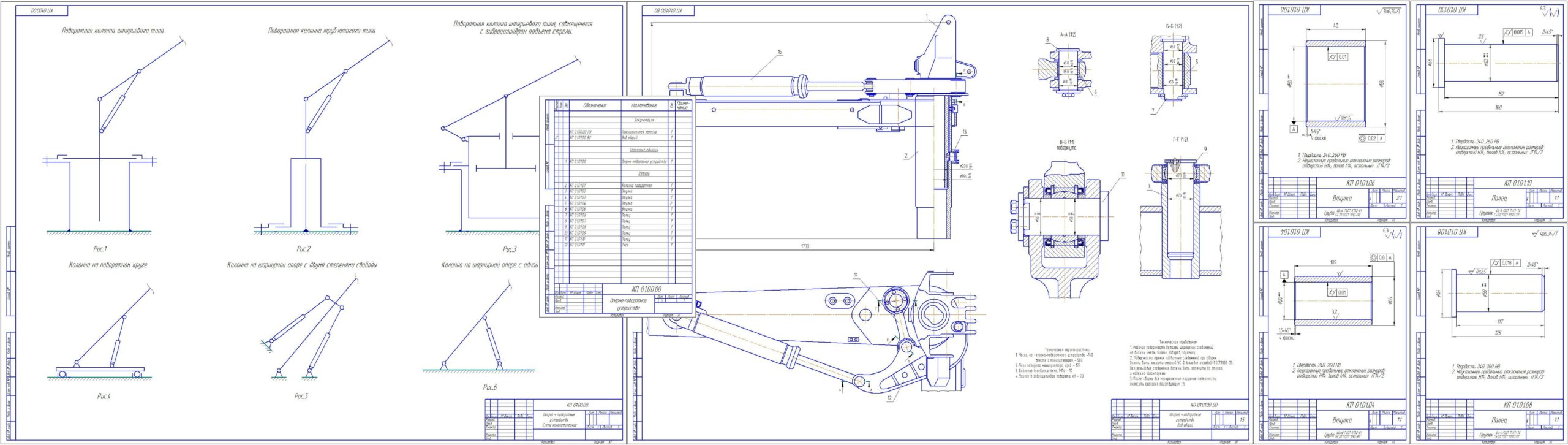

Состав: Опорно - поворотное устройство -А1(ВО), Схемы кинематические А1, спец, ПЗ Язык документа

Софт: КОМПАС-3D 16 S2

Сайт: www

Файлы:
C奬? ????????᪨?.cdw
Вид общий.cdw
Втулка1.cdw
Втулка2.cdw
Записка.DOC
Палец.cdw
Палец 2.cdw
Спецификация 1.cdw
