Валкодер СМ-37.00.000 СБ

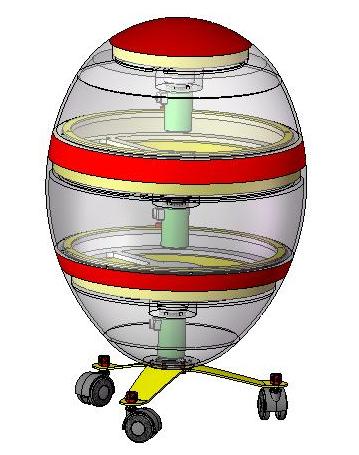

Валкодер СМ-37.00.000-01 СБ предназначен для создания оптических эффектов и выполнен в виде яйца на подвижном основании. Состоит из основания с пластмассовыми катками, нижней и верхней частей, между которыми установлено на подшипнике вращающееся кольцо с энкодером 3315C-101-016L фирмы Bourns. Все части установлены на общей трубчатой оси и стянуты скобой. В нижней части имеется отверстие для подвода проводов.
Верхняя и нижняя части выполнены слоевыми из колец, на внутреннюю поверхность которых, закреплена светодиодная лента

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
Лента светодиодная 47син.SLDPRT
СМ-37.00.002 Нижняя часть.SLDPRT
СМ-37.01.004 Заглушка.SLDPRT
Кольцо 078-083-30-2-2 ГОСТ 9833-73.SLDPRT
СМ-37.01.002 Оь.SLDPRT
Корпус.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Болт М6-8gх16.36.019 ГОСТ 7798-70.SLDPRT
Лента светодиодная 47крас.SLDPRT
Каток с резьбовой осью.SLDASM
Болт М6-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
СМ-37.00.003 Кольцо вращающееся.SLDPRT
Колпачок катка.SLDPRT
СМ-37.01.001 Основание.SLDPRT
Лента светодиодная 48зел.SLDPRT
СМ-37.00.007 Скоба.SLDPRT
Энкодер на панель 3315C-101-016L Bourns.SLDPRT
СМ-37.01.003 Кронштейн.SLDPRT
Каток.SLDASM
Лента светодиодная 47зел.SLDPRT
Болт М6-8gх12.36.019 ГОСТ 7798-70.SLDPRT
СМ-37.00.006 Ролик.SLDPRT
СМ-37.00.005 Втулка.SLDPRT
Лента светодиодная 48жел.SLDPRT
Каток.SLDPRT
Лента светодиодная 49син.SLDPRT
Ось катка 13.SLDPRT
СМ-37.00.004 Верхняя часть.SLDPRT
СМ-37.00.001 Основание.SLDPRT
Ось.SLDPRT
Подшипник 180207 ГОСТ 8882-75.SLDPRT
СМ-37.01.000 СБ Ось.SLDASM
Лента светодиодная 45крас.SLDPRT
Кольцо.SLDPRT
Лента светодиодная 46жел.SLDPRT
СМ-37.00.000 СБ Валкодер.SLDASM
Кольцо А72 ГОСТ 13940-86.SLDPRT
Лента светодиодная 48син.SLDPRT
Лента светодиодная 49жел.SLDPRT
Лента светодиодная 49.SLDPRT
Ось катка.SLDPRT
Лента светодиодная 45син.SLDPRT
Лента светодиодная 49зел.SLDPRT
Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Валкодер СМ-36.00.000-01 СБ
Рейтинг: 80
Софт: SolidWorks 2007
Состав: Модели деталей и сборок 3D
0
0
2
117
Валкодер СМ-36.00.000-01 СБ

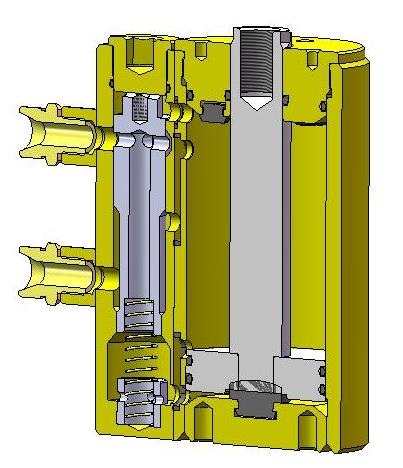

СМ-5.08.000 СБ Гидропривод
