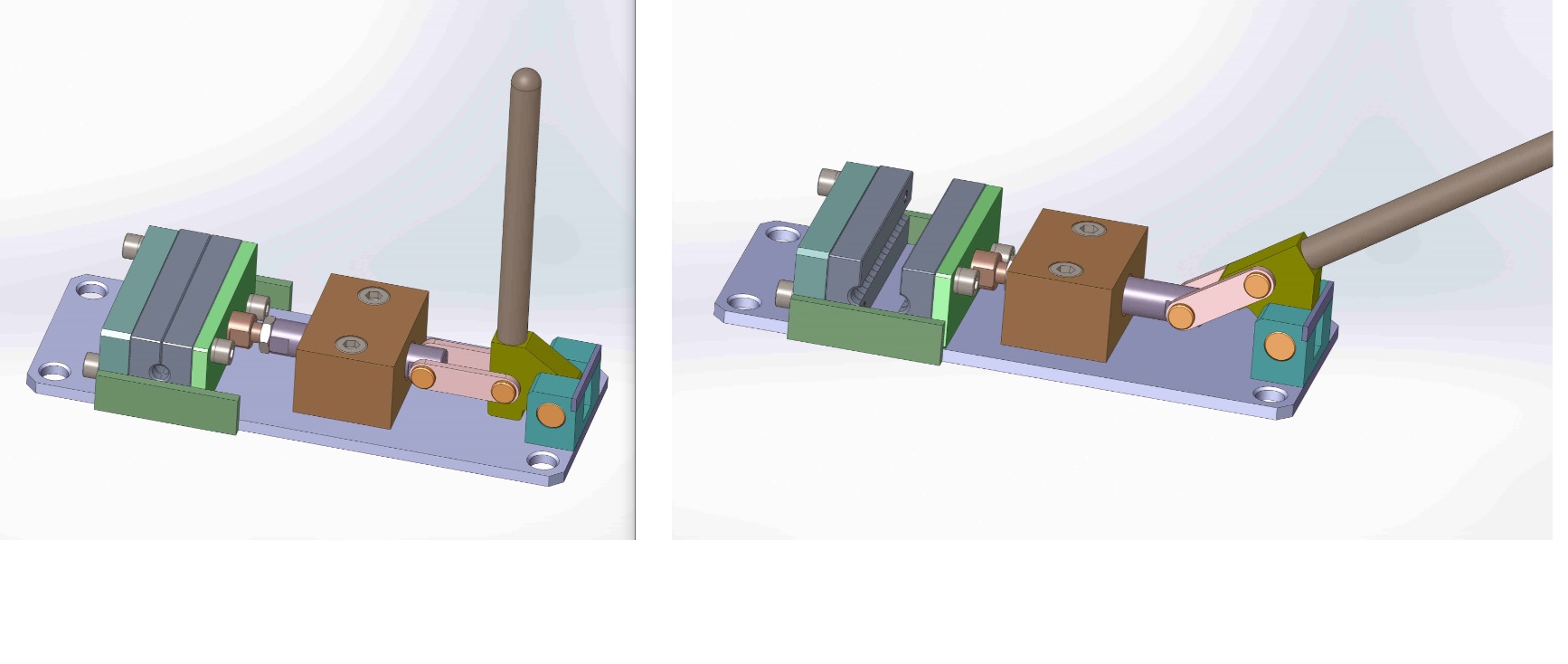

Приспособление зажимное быстродействующее рычажного типа

Приспособление зажимное одноместное быстродействующее рычажного типа, предназначено для зажима трубки при выполнении технологических операций сборки, пайки, развальцовки и др. Диаметр зажимаемой трубки Д=7 мм. Усилие зажима трубки регулируется с помощью упора и контргайки. В отверстии губок выполнены кольцевые канавки, которые дополнительно способствуют закреплению трубки и препятствуют её осевому смещению. Приспособление имеет две губки, одна из которых неподвижная. Подвижная губка перемещается в направляющих. При замене губок на необходимый диаметр зажимаемой трубки, на призматические или на плоские приспособление становится универсальным и выполняет функцию тисков.

Техническая характеристика приспособления:
- диаметр зажимаемой трубки, мм 7
- количество зажимаемых трубок, шт 1
- длина зажимаемой трубки, мм 80
- материал зажимаемых трубок - сталь, медь, алюминий
- габариты ВхШхД, мм 35х88х220
- масса приспособления, кг 2,85
