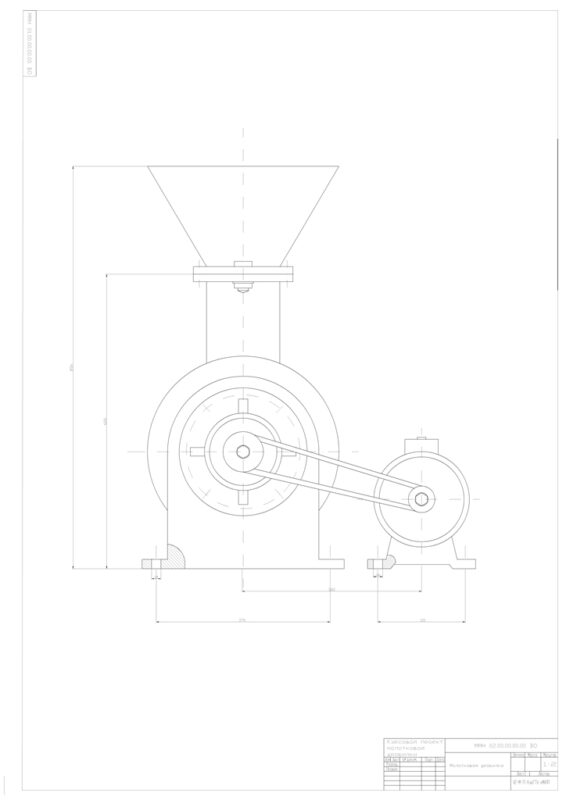

Проект молотковой дробилки

Кубанский государственный технологический университет
Кафедра машин и аппаратов пищевых производств
Курсовой проект по дисциплине "расчет и конструирование оборудования пищевой промышленности"
На тему "Проектирование молотковой дробилки"
Краснодар, 2011

Курсовой проект включает пояснительную записку на 12 стр., 3 рис., 3 использованных литературных источников и графическую часть на 3 листах формата А1.

Целью данного курсового проекта является проектирование пластинчатого конвейера. Данная работа содержит конструктивный, технологический расчеты; расчет вала и выбор подшипников; подбор электродвигателя; монтаж и рекомендации по эксплуатации; технику безопасности.

В ходе выполнения курсового проекта была спроектирована молотковая дробилка.

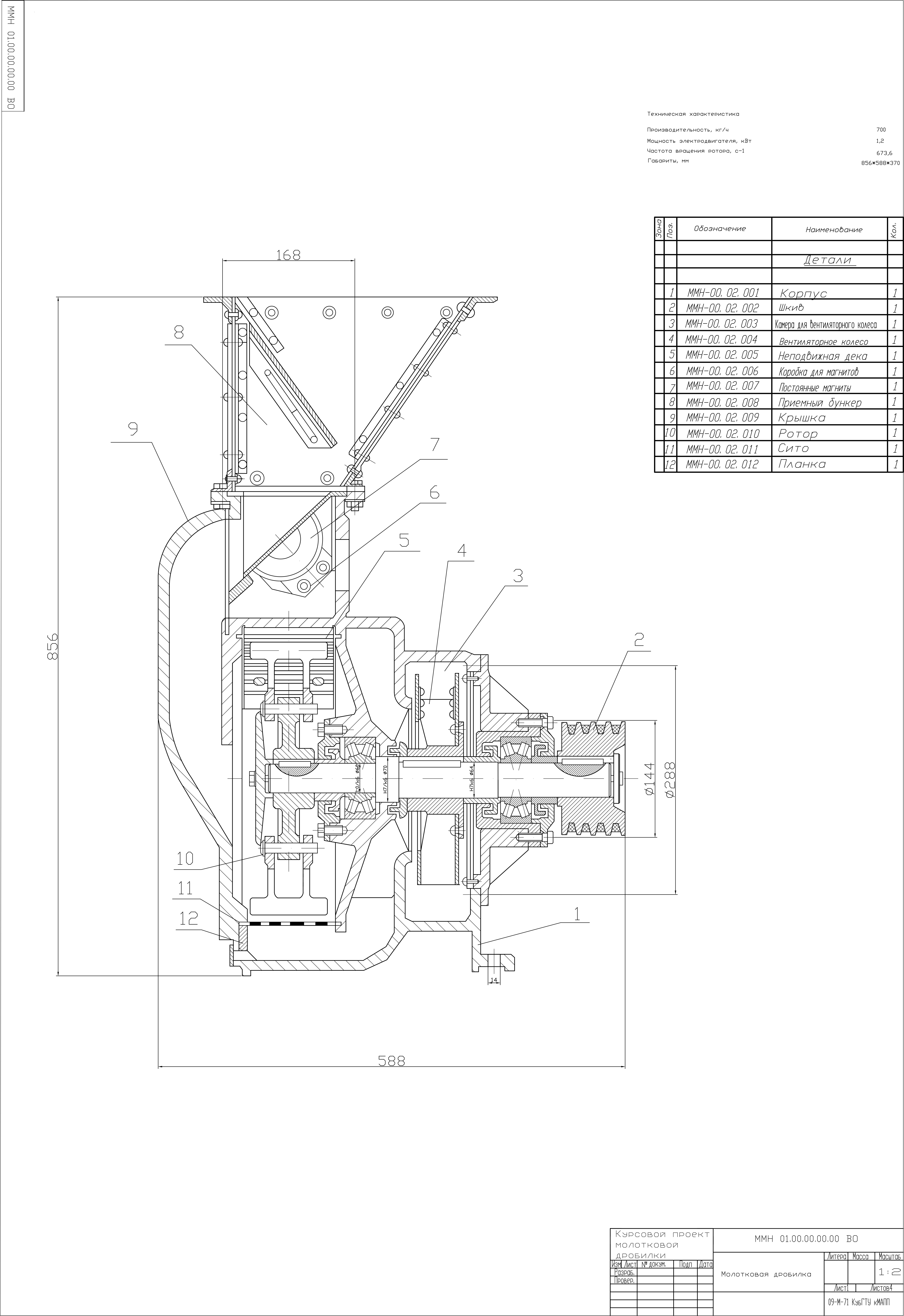

Техническая характеристика:
Производительность, кг/ч - 700
Мощность электродвигателя, кВт - 1,2
Частота вращения ротора, с-1 - 673,6
Габариты, мм - 856*588*370

Введение……………………………………………………………………..3
1. Проектный расчет
1.1. Исходные данные…………………………………………………….5
1.2. Определение ширины настила………………………………………5
1.3. Тяговый расчет………………………………………………………..6
1.4. Выбор тягового органа……………………………………………….7
1.5. Подбор двигателя и передаточного устройства……………………8
2. Расчет приводного вала конвейера
2.1 Проектный расчет вала………………………………………………9
3. Выбор и расчет подшипников……………………………………………10
4. Эксплуатация и меры безопасности……………………………………...11
5. Список литературных источников……………………………………….12
