Шнековый конвейер ШК 400

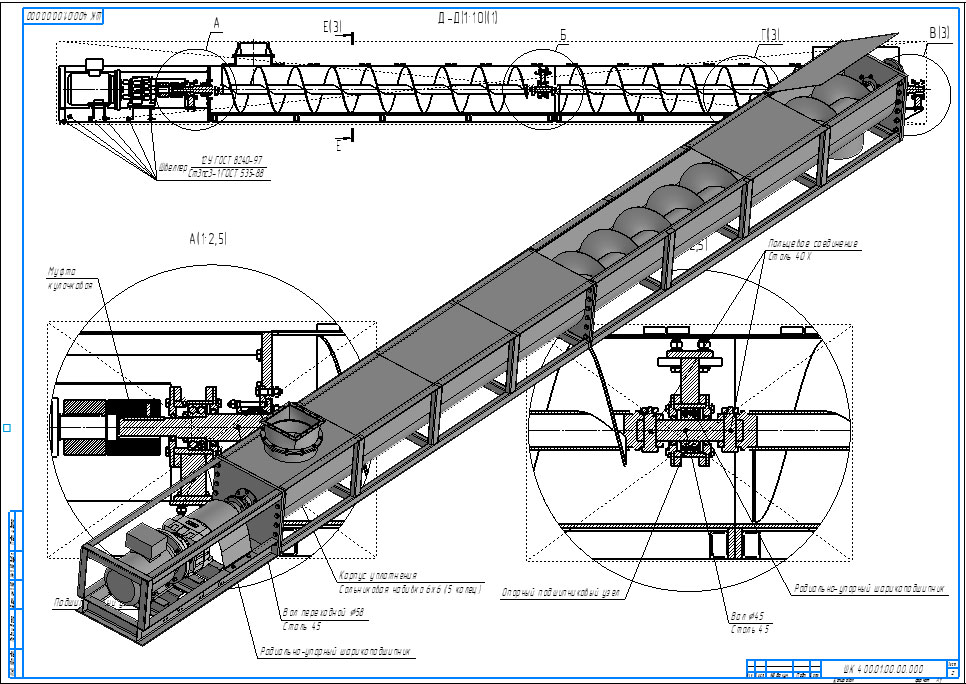

Разработан шнековый конвейер ШК 400 для перекачивания шлама, бурового раствора. 3D Модель и чертежи.

Производительность 22 м/ч
Диаметр шнека 400 мм
Шаг шнека 320 мм
Редуктор
- цилиндрический FRD 52 AU 50x100
соосный редуктор n=71 об/мин i=20,30

Электродвигатель
- взрывозащищенный
1ЕхIIBT4 7,5 кВт
Масса 1250 кг.

Состав: 3D Сборка в формате STEP, Вид общий (ВО)

Софт: КОМПАС-3D 16

Файлы:

шнек/

шнек/Шнековый конвейер.cdw

шнек/ШК 400.01.00.00.000 СБ Шнековый конвейер.stp

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
