3д модель тары для перевозки сыпучих и не сыпучих строительных материал, металлической стружки и т.п.

3д модель тары для перевозки сыпучих и не сыпучих строительных материал, металлической стружки и т.п.

350

3д модель строительной тары (тележка на колесах) двух типоразмеров (Тара 800х800х594 и Тара 800х800х444). Используется на производстве для перевозки сыпучих и не сыпучих материалов.

3D Модели тара тележка

Автор

Иван Чубуков

Дата

10.05.2024

Язык

Русский

Состав

3D сборка, деталировка, спецификация

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Тара 800х800х594
- Колесо _ SCd 63 01.m3d
- Колесо большегрузное обрезиненное _ КБ Scd 63.a3d
- Косынка _ ТХ 01005.0900009-07-20.0316.01.cdw
- Косынка _ ТХ 01005.0900009-07-20.0316.01.m3d
- Косынка(дно) _ ТХ 01005.0900009-07-20.0316.04.cdw
- Косынка(дно) _ ТХ 01005.0900009-07-20.0316.04.m3d
- Пластина Лист ДПР 3,00х1000,00х3000,00 М1 ГОСТ 1173-2006 720 x 511 S = 3 мм _ ТХ 01005.0900009-07-20.0316.09(014,026,027).cdw
- Пластина Лист ДПР 3,00х1000,00х3000,00 М1 ГОСТ 1173-2006 800 x 800 S = 3 мм _ ТХ 01005.0900009-07-20.0316.011.cdw
- Площадка _ SCd 63 03.m3d
- Профиль Труба 20,00х1,00 ГОСТ 10704-91 Ст2кп ГОСТ 10706-76 L = -1 мм _ ТХ 01005.0900009-07-20.0316.020.cdw
- Профиль Уголок 30x3 ГОСТ 8509-93 09Г2 ГОСТ 19281-2014 L = 793 мм _ ТХ 01005.0900009-07-20.0316.08(024).cdw
- Профиль Уголок 30x3 ГОСТ 8509-93 09Г2 ГОСТ 19281-2014 L = 800 мм _ ТХ 01005.0900009-07-20.0316.012(021).cdw
- Профиль Уголок 40x3 ГОСТ 8509-93 A ГОСТ 5521-93 L = 550.7 мм _ ТХ 01005.0900009-07-20.0316.016(010).cdw
- Профиль Уголок 40x3 ГОСТ 8509-93 A ГОСТ 5521-93 L = 550.7 мм _ ТХ 01005.0900009-07-20.0316.023(025).cdw
- Профиль Уголок 40x3 ГОСТ 8509-93 A ГОСТ 5521-93 L = 639 мм _ ТХ 01005.0900009-07-20.0316.015(022).cdw
- Профиль Уголок 40x3 ГОСТ 8509-93 A ГОСТ 5521-93 L = 719 мм _ ТХ 01005.0900009-07-20.0316.06(018).cdw
- Профиль Уголок 40x3 ГОСТ 8509-93 A ГОСТ 5521-93 L = 799.3 мм _ ТХ 01005.0900009-07-20.0316.05(017).cdw
- Профиль Швеллер 80x40x3 ГОСТ 8278-83 09Г2 ГОСТ 11474-76 L = 800 мм _ ТХ 01005.0900009-07-20.0316.07(028).cdw
- Профиль Швеллер 80x40x3 ГОСТ 8278-83 09Г2С ГОСТ 11474-76 L = 639 мм _ ТХ 01005.0900009-07-20.0316.013(019).cdw
- Скоба _ SCd 63 02.m3d
- Скоба строповочная _ ТХ 01005.0900009-07-20.0316.01.03.cdw
- Скоба строповочная _ ТХ 01005.0900009-07-20.0316.01.03.m3d
- Тара 800х800х594 _ ТХ 01005.0900009-07-20.0316.000 СБ.cdw
- Тара 800х800х594 _ ТХ 01005.0900009-07-20.0316.000.spw
- Тара 800х800х594 ТХ 01005.090.0009-07-20.0316.000.a3d
- Усиление _ ТХ 01005.0900009-07-20.0316.02.cdw
- Усиление _ ТХ 01005.0900009-07-20.0316.02.m3d
Тара 800х800х444
- Колесо _ SCd 63 01.m3d
- Колесо большегрузное обрезиненное _ КБ Scd 63.a3d
- Косынка _ ТХ 01005.0900009-07-20.0316.01.m3d
- Косынка(дно) _ ТХ 01005.0900009-07-20.0316.04.m3d
- Площадка _ SCd 63 03.m3d
- Скоба _ SCd 63 02.m3d
- Скоба строповочная _ ТХ 01005.0900009-07-20.0316.01.02.m3d
- Тара 800х800х444 Сборочный чертеж _ ТХ 01005.0900009-07-20.0252.000 СБ.cdw
- Тара 800х800х444 ТХ 01005.090.0009-07-20.032.000.a3d

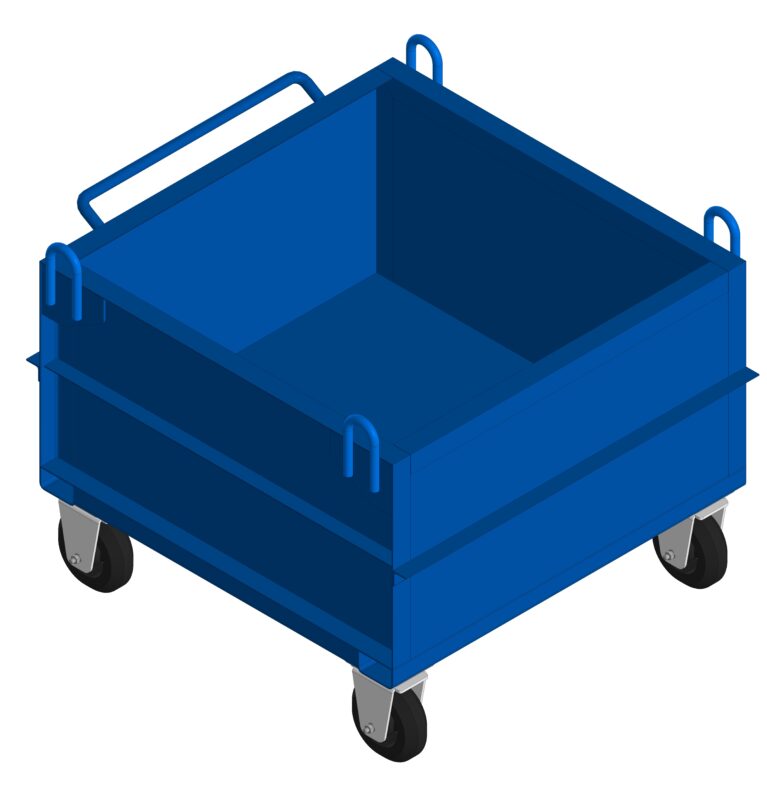

- Тара 800х800х444 ТХ 01005.090.0009-07-20.032.000.jpg
- ТХ 01005.0900009-07-20.0316.01 Пластина - основание 800 x 800 S = 3 мм..cdw
- ТХ 01005.0900009-07-20.0316.010 Ручка..cdw
- ТХ 01005.0900009-07-20.0316.02 Пластина.cdw
- ТХ 01005.0900009-07-20.0316.03 Швеллер основания L = 800 мм..cdw
- ТХ 01005.0900009-07-20.0316.04 Профиль.cdw
- ТХ 01005.0900009-07-20.0316.05 Уголок верхний L = 800 мм..cdw
- ТХ 01005.0900009-07-20.0316.06 Уголок верхний (малый ) L = 719 мм..cdw
- ТХ 01005.0900009-07-20.0316.07 Уголк усиления L = 800 мм..cdw
- ТХ 01005.0900009-07-20.0316.08 Стойка L = 401 мм..cdw
- ТХ 01005.0900009-07-20.0316.08 Уголок усиления (малый) L = 793 мм..cdw
- ТХ 01005.0900009-07-20.0316.09 Профиль.cdw
- Усиление _ ТХ 01005.0900009-07-20.0316.03.m3d
