Бета-тестирование КОМПАС-3D v19

Проектирование ленточного конвейера

Инновационный Евразийский Университет
Кафедра промышленный инжиниринг и дизайн
Курсовой проект по дисциплине "Механизация погрузочно-разгрузочных и транспортно-складских работ"
На тему: "Ленточный конвейер"
Павлодар 2019

Исходные данные для проектирования:
Геометрическая схема – горизонтально-наклонный;
Производительность – 230 т/ч;
Транспортируемый материал – сухой песок;
Длина горизонтального участка - L_1=48 м,
Длина наклонного участка - L_2=33 м,
Угол наклона к горизонту наклонного участка -π/15 рад =〖12〗^0;

Спроектированный ленточный конвейер предназначен для работы на сырьевом отделении цементного завода. При разгрузке карьерного самосвала 1 в бункер-дозатор 2 поступает мел. Далее из бункера 2 сырьё попадает на ленточный конвейер 3, который транспортирует его далее через приёмный лоток 4 на валковую дробилку 5. После дробления мел поступает на ленточный конвейер 6. Ленточный конвейер транспортирует дроблёный мел далее в сушильное отделение.

Содержание
Введение,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,……..2
1. Описание работы ленточного конвейера………………………………3
1.1.Общее устройство, типы и области применения ленточных конвейеров…………………………………………………………………………..3
1.2. Ленточные конвейеры общего назначении с прорезиненной лентой..........................................................................................................................7
1.3.Режимы и условия работы конвейера…………………………………11
1.4. Схема работы конвейера в производственных условиях………...….12
2.Расчетная производительность конвейера……………...………………13
2.1.Определение ширины ленты конвейера……………………...……….13
2.2.Тяговый расчёт конвейера……………………………………………..14
2.3.Расчёт и подбор ленты…………………………………………………15
2.4.Подбор электродвигателя……...………………………………………16
2.5. Выбор ленты……………………………………………………………16
2.6.Подбор редуктора………………………………………………………17
2.7.Подбор тормозного устройства………………………………………..18
2.8.Назначение посадок в сопряжениях……………………..……………19
3.Подбор подшипников качения…………………………………………..20
4.Подбор соединительных муфт…………………………………………..21
Заключение………………………………………………………………….22
Список использованной литературы………………...……………………23

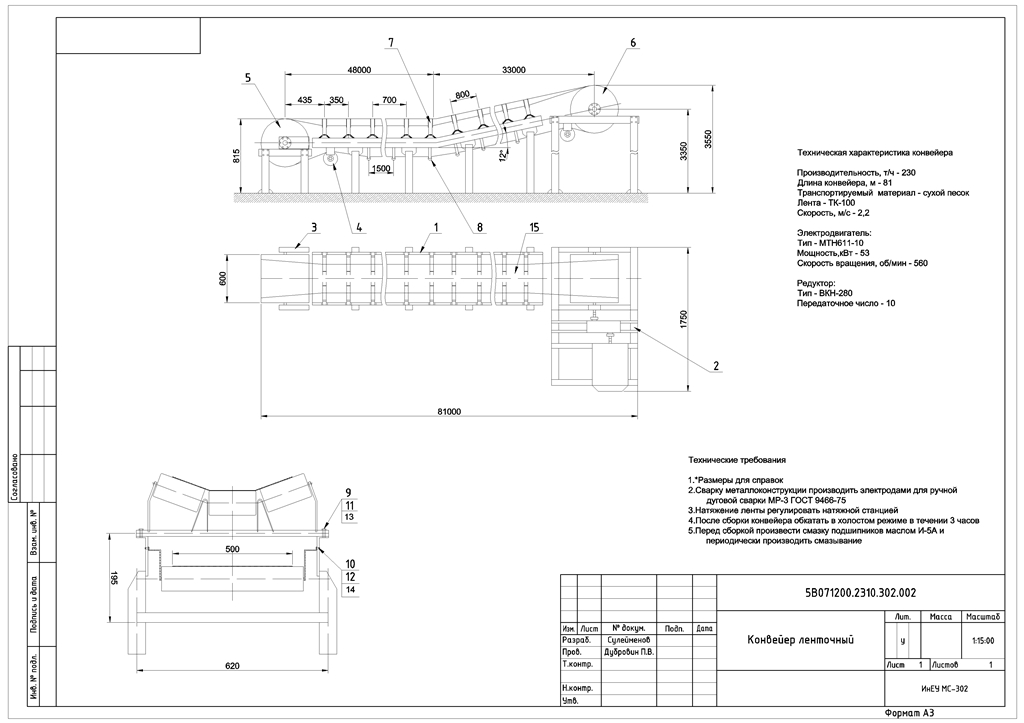

Состав: Сборочный чертеж, пояснительная записка, спецификация Язык документа

Софт: AutoCAD 2016

Файлы:
Spetsifikatsia1.doc
Конвейер.dwg
Конвейер.docx
