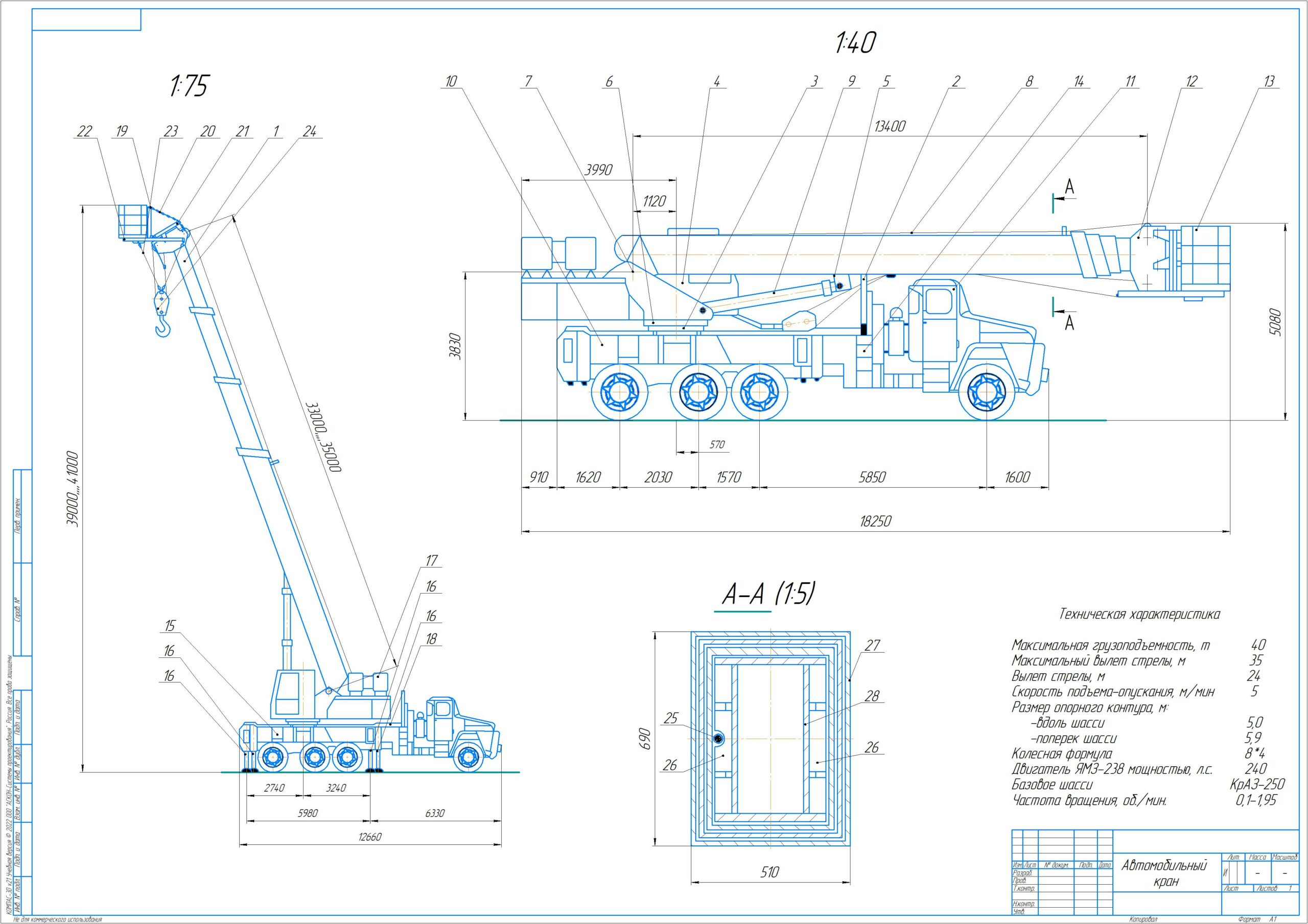

Самоходный стреловой кран с грузоподъемностью 40 тонн

Белорусский государственный университет транспорта
Кафедра Транспортно-технологические машины и оборудование
Курсовая работа по дисциплине"Подъемно-транспортные машины"
На тему: Самоходный стреловой кран с грузоподъемностью 40 тонн
Гомель 2022

1 Грузоподъемность, т −40 т.
2 Высота подъёма груза минимальная, м−9 м.
3 Грузовой момент −100 тм.
4 Распределение нагрузки на дорогу, т− 6 т.
5 КПД полиспаста −0,95.
6 Высота лонжерона, мм− 270 мм.
7 Конфигурация опорного контура размер вдоль крана равен размеру поперечному крана −КхБ=5,0х5,9.
8 Масса шасси, кг−10400 кг.

Содержание

Введение………………………………………………………………………………......4
1.Устройства автокрана МКАТ 40…….……………………………………………..….5
1.1 Описание работы и устройства автокрана……………………………...………5
1.2 Крюковая подвеска……..…………………………………………………....…...5
2. Реконструкция автомобильного крана МКАТ 40 с разработкой выносных опор………………………………………..…………………………………………….......7
2.1 Выносные опоры…………………………………………………………….........7
2.2 Гидропривод автомобильных кранов……………………………..…………….8
2.3 Расчет гидропривода выносных опор………………………………..………….8
2.3.1 Расчет конструктивных параметров гидроцилиндра………………….…......9
3. Определение основных весовых и геометрических параметров крана……………12
4. Расчет усилий крана с выносными опорами………………..………….…………...15
4.1 Определение масс узлов автокрана………………………………………….....15
4.2 Определение геометрических параметров автокрана………………………...18
5. Определение опорных нагрузок……………………………………………………..20
6. Расчет на устойчивость…………………………………………………………..…..22
6.1 Поперечная устойчивость автокрана………………………………………......22
6.2 Проверка грузовой и собственной устойчивости крана………………….…..22
7.Расчет на прочность ………………………………………………………………......25
7.1.1 Расчёт на прочность стрелы крана……………………………………….......25
7.1.2 Составление расчётной схемы и определение реакций от вертикальных нагрузок………………………………...………………………………………………….25
7.1.3 Определение усилия в поясах от вертикальных нагрузок……………….....27
7.1.4 Определение реакций и усилий от горизонтальных нагрузок………….......28
7.1.5 Определение расчетных усилий в сечениях стрелы………………………...29
Правила по обеспечению промышленной безопасности грузоподъемных кранов…32
Список литературы ……………………………………………………………...………38
