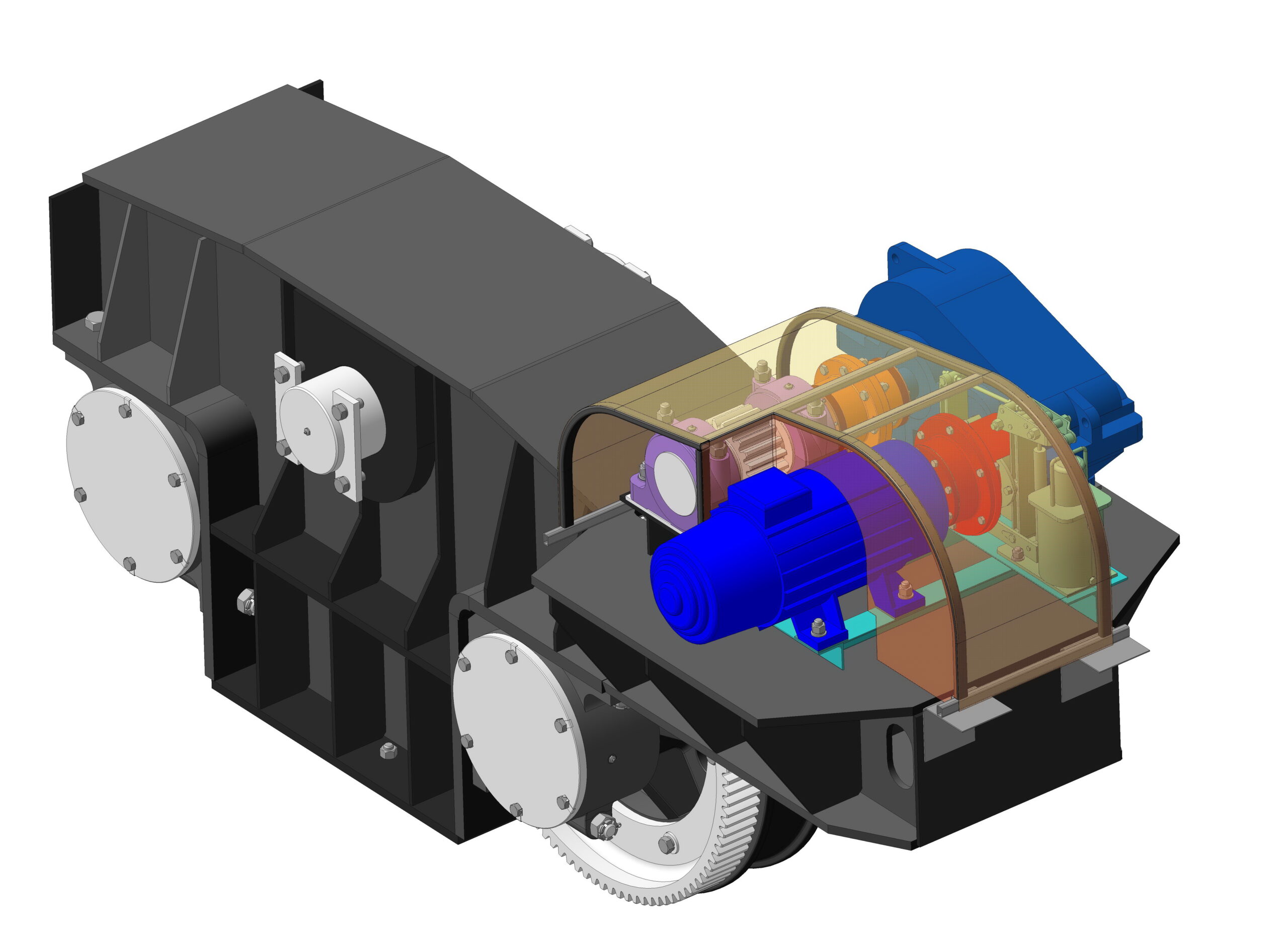

Балансирная тележка платформы, аналог тележки козлового крана

Данная модель создана на основе старых чертежей механизма передвижения специальной платформы для перевозки грузов более 300 т, которая перемещается по железнодорожным путям козлового крана.
Техническая характеристика:
Скорость передвижения - 9 м/мин;
Электродвигатель - MTF311-8;
Тормоз - ТКГ-200;
Редуктор - РМ-400 (передаточное число 48,57);
Зубчатые передачи:
m=10, z=20, Dно 200 мм
m=10, z=51, Dно 510 мм
m=10, z=101, Dно 1010 мм
Передаточное число бортовой передачи - 5,005;
Общее передаточное число - 245,23;
Диаметр ходового колеса - 1000 мм;
Рельсовый путь - КР-120.

Дополнительные сведения:
Модель имеет зеркальное исполнение.
Бонусом прилагаются исторические чертежи от 18 марта 1958 года, по которым все создано.
С данного сайта использованы трехмерные модели тормоза ТКГ-200, габаритной модели редуктора РМ-400 и кранового электродвигателя MTF311.
Отдельно опубликованы 2 зубчатые муфты.

Состав: 3D сборка + исторические чертежи Язык документа

Софт: КОМПАС-3D 16.1.15

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Балансирная тележка платформы, аналог тележки козлового крана

Балансирная тележка/
Балансирная тележка (исторические чертежи).pdf
Балансирная тележка/58818-23 - Оседержатель Ф110.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/725.00.20.10.000 - Металлоконструкция балансирной тележки.a3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/725.00.20.10.001 - Стенка.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/725.00.20.10.002 - Лист верхний.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/725.00.20.10.003 - Боковина.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/725.00.20.10.004 - Полка.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Металлоконструкция балансирной тележки.a3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Опора букс.a3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Опора двигателя.a3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Опора тормоза.a3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.1.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.10.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.11.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.12.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.13.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.14.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.15.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.16.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.17.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.18.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.19.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.2.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.20.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.21.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.22.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.23.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.24.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.26.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.27.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.28.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.29.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.3.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.30.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.32.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.33.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.34.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.35.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.36.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.37.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.38.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.4.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.5.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.6.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.7.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.8.m3d
Балансирная тележка/725.00.20.10.000 - Металлоконструкция балансирной тележки/73735-2 - Поз.9.m3d
Балансирная тележка/725.00.20.20.000 - Колесо ходовое в сборе/
Балансирная тележка/725.00.20.20.000 - Колесо ходовое в сборе/725.00.20.20.100 - Колесо ходовое/
Балансирная тележка/725.00.20.20.000 - Колесо ходовое в сборе/725.00.20.20.100 - Колесо ходовое/73735-25 - Колесо ходовое.a3d
Балансирная тележка/725.00.20.20.000 - Колесо ходовое в сборе/725.00.20.20.100 - Колесо ходовое/73735-27 - Центр колеса ходового.m3d
Балансирная тележка/725.00.20.20.000 - Колесо ходовое в сборе/725.00.20.20.100 - Колесо ходовое/73735-28 - Бандаж.m3d
Балансирная тележка/725.00.20.30.000 - Привод/
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.001 - Шпонка 24_22х18х90.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.100 - Рама верхняя.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.100 - Рама двигателя.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.100 - Рама двигателя.a3d.bak
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.100 - Рамка двигателя и тормоза.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.100 - Рамка двигателя.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.101 - Балка продольная.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.102 - Балка продольная.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.103 - Пята.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.103 - Связь.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.104 - Балка поперечная.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.105 - Балка поперечная.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.106 - Пята.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Боковина.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/725.00.20.30.210 СБ - Каркас.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/725.00.20.30.211 - Полка.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/725.00.20.30.212 - Боковина.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/Перемычка.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Каркас/Стойка.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Кожух.a3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Настил.m3d
Балансирная тележка/725.00.20.30.000 - Привод/725.00.20.30.200 - Кожух/Уголок.m3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16x14.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16x14_1.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16х40.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16х40_1.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16х59.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М16х59_1.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М20.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М20_1.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М24х62.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Болтовое соединение М24х62_1.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Лапы двигателя MTF311-8.m3d
Балансирная тележка/725.00.20.30.000 - Привод/Редуктор в сборе.a3d
Балансирная тележка/725.00.20.30.000 - Привод/Редуктор РМ-400-50.m3d
Балансирная тележка/725.00.20.30.000 - Привод/Электродвигатель МТF311-8 У1.m3d
Балансирная тележка/725.00.20.30.000 - Привод/Электродвигатель МТF311-8 У1_1.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73733-1 - Подшипник сквозной Ф160.a3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73733-1 - Подшипник сквозной Ф160_1.a3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73733-2 - Стойка подшипника.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73733-3 - Крышка подшипника.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73733-4 - Крышка сквозная.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73734-1 - Подшипник глухой Ф160.a3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73734-1 - Подшипник глухой Ф160_1.a3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/73734-2 - Крышка глухая.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/PLib_ring_inside_GOST_5721_712.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/PLib_ring_outside_GOST_5721_712.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/PLib_roller_GOST_5721_712.m3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/Подшипник 3518 ГОСТ 5721-75.a3d
Балансирная тележка/725.00.20.40.000 - Подшипниковые опоры/Стандартные изделия/Подшипник 3518 ГОСТ 5721-75_1.a3d
Балансирная тележка/73735-01 - Механизм передвижения_1.a3d
Балансирная тележка/73735-1 - Механизм передвижения (одна четверть)_1.a3d
Балансирная тележка/73735-10 - Ось.m3d
Балансирная тележка/73735-11 - Вал.m3d
Балансирная тележка/73735-15 - Оседержатель Ф220.m3d
Балансирная тележка/73735-16 - Крышка подшипника Ф100.m3d
Балансирная тележка/73735-17 - Подкладка.m3d
Балансирная тележка/73735-18 - Гайка.m3d
Балансирная тележка/73735-19 - Кольцо.m3d
Балансирная тележка/73735-20 - Прокладка.m3d
Балансирная тележка/73735-21 - Опора.a3d
Балансирная тележка/73735-22 - Кольцо дистанционное.m3d
Балансирная тележка/73735-23 - Корпус подшипника правый.m3d
Балансирная тележка/73735-25 - Колесо ходовое.a3d
Балансирная тележка/73735-26 - Зубчатый венец.m3d
Балансирная тележка/73735-29 - Вал колеса.m3d
Балансирная тележка/73735-3 - Приводное ходовое колесо в сборе.a3d
Балансирная тележка/73735-3,4 - Приводное ходовое колесо в сборе_1.a3d
Балансирная тележка/73735-30 - Крышка подшипника.m3d
Балансирная тележка/73735-31 - Сменная шайба.m3d
Балансирная тележка/73735-32 - Дистанционная втулка.m3d
Балансирная тележка/73735-33 - Торцевая шайба.m3d
Балансирная тележка/73735-34 - Шпилька.m3d
Балансирная тележка/73735-35 - Втулка.m3d
Балансирная тележка/73735-36 - Шайба.m3d
Балансирная тележка/73735-37 - Втулка.m3d
Балансирная тележка/73735-38 - Шайба.m3d
Балансирная тележка/73735-39 - Шайба плавающая.m3d
Балансирная тележка/73735-5,6 - Ходовое колесо в сборе_1.a3d
Балансирная тележка/73735-6 - Ходовое колесо в сборе.a3d
Балансирная тележка/73735-7 - Ось Ф220.m3d
Балансирная тележка/73735-8 - Колесо зубчатое m=10 z=51.m3d
Балансирная тележка/73735-9 - Шестерня m=10 z=20.m3d
Балансирная тележка/Метизы для муфт/
Балансирная тележка/Метизы для муфт/Болт М16-6gx65.88.35.019 ГОСТ 7796-70.m3d
Балансирная тележка/Метизы для муфт/Болт с шестигранной головкой ГОСТ Р ИСО 4014 - М5 x 30 - 5.8 - A9K.m3d
Балансирная тележка/Метизы для муфт/Винт В.М8-6gx16 ГОСТ 1491-80.m3d
Балансирная тележка/Метизы для муфт/Гайка М16-6H.04.019 ГОСТ 15521-70.m3d
Балансирная тележка/Метизы для муфт/Хвостовик вала.m3d
Балансирная тележка/Метизы для муфт/Хвостовик втулки БВ.m3d
Балансирная тележка/Метизы для муфт/Хвостовик втулки ТВ.m3d
Балансирная тележка/Метизы для муфт/Хвостовик двигателя в сборе.a3d
Балансирная тележка/Метизы для муфт/Хвостовик двигателя.m3d
Балансирная тележка/Метизы для муфт/Хвостовик со шпонкой.a3d
Балансирная тележка/Метизы для муфт/Шайба 16 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Метизы для муфт/Шпонка 2-22x14x90 ГОСТ 23360-78.m3d
Балансирная тележка/Метизы для муфт/Шпонка 2-22x20x90 ГОСТ 10748-79.m3d
Балансирная тележка/Метизы для муфт/Шпонка В 2-22x9x90 ГОСТ 29175-91.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73668-7 - Прокладка ф204.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73688-4 - Втулка зубчатая m=3, z=56.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73688-6 - Кольцо уплотнения.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73688-8 - Уплотнение.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-1 - Муфта зубчатая со шкивом тормозным ф200.a3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-1 - Прокладка Ф12_8.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-2 - Шкив тормозной.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-3 - Полумуфта.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-4 - Втулка зубчатая m=3, z=40.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/73732-5 - Прокладка ф288.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Болт М10-6gx30.58.099 ГОСТ 7798-70.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Болт М12-6gx50.58.099 ГОСТ 7798-70.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Винт В.М8-6gx16.58.019 ГОСТ 17473-80.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Гайка М12-6H.8.20 ГОСТ 5915-70.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Шайба 10 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Муфта зубчатая со шкивом тормозным ф200/Шайба 12 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Муфта зубчатая №8/
Балансирная тележка/Муфта зубчатая №8/Болт М16-6gx65.88.35.019 ГОСТ 7796-70.m3d
Балансирная тележка/Муфта зубчатая №8/Болт с шестигранной головкой ГОСТ Р ИСО 4014 - М5 x 30 - 5.8 - A9K.m3d
Балансирная тележка/Муфта зубчатая №8/Винт В.М8-6gx16 ГОСТ 1491-80.m3d
Балансирная тележка/Муфта зубчатая №8/Гайка М16-6H.04.019 ГОСТ 15521-70.m3d
Балансирная тележка/Муфта зубчатая №8/Гайка М16-6H.8.20.019 ГОСТ 5915-70.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-1 - Муфта зубчатая №8.a3d
Балансирная тележка/Муфта зубчатая №8/Н62912-2 - Полумуфта зубчатая.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-3 - Втулка зубчатая.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-4 - Кольцо уплотнения ф170.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-5 - Кольцо нажимное.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-6 - Уплотнение ф135х10.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-7 - Прокладка большая.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-8 - Прокладка.m3d
Балансирная тележка/Муфта зубчатая №8/Н62912-9 - Шайба ф13х1.m3d
Балансирная тележка/Муфта зубчатая №8/Шайба 16 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Редуктор РМ-400-50.m3d
Балансирная тележка/Редуктор РМ-400.a3d
Балансирная тележка/Стандартные изделия/
Балансирная тележка/Стандартные изделия/Болт М12-6gx25 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М12-6gx35 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М12-6gx45 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М16-6gx32 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М16-6gx45 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М16-6gx45 ГОСТ 7805-70.m3d
Балансирная тележка/Стандартные изделия/Болт М16-6gx80 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М20-6gx35 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М20-6gx40 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М20-6gx70 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М24-6gx60 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М24-6gx80 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болт М24-6gx80 ГОСТ 7798-70_1.m3d
Балансирная тележка/Стандартные изделия/Болт М36-6gx130 ГОСТ 7798-70.m3d
Балансирная тележка/Стандартные изделия/Болтовое соединение М24х62.a3d
Балансирная тележка/Стандартные изделия/Винт В.М16-6gx30 ГОСТ 17475-80.m3d
Балансирная тележка/Стандартные изделия/Гайка 2М36-6H ГОСТ 5918-73.m3d
Балансирная тележка/Стандартные изделия/Гайка М16-6H ГОСТ 5915-70.m3d
Балансирная тележка/Стандартные изделия/Гайка М16-6H ГОСТ 5927-70.m3d
Балансирная тележка/Стандартные изделия/Гайка М20-6H ГОСТ 5915-70.m3d
Балансирная тележка/Стандартные изделия/Гайка М24-6H ГОСТ 5915-70.m3d
Балансирная тележка/Стандартные изделия/Масленка .m3d
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/PLib_ring_inside_GOST_5721_712.m3d
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/PLib_ring_outside_GOST_5721_712.m3d
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/PLib_roller_GOST_5721_712.m3d
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/Подшипник 3634 ГОСТ 5721-75.a3d
Балансирная тележка/Стандартные изделия/Подшипник 3634 ГОСТ 5721-75/Подшипник 3634 ГОСТ 5721-75_1.a3d
Балансирная тележка/Стандартные изделия/Шайба 12 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Стандартные изделия/Шайба 16 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Стандартные изделия/Шайба 20 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Стандартные изделия/Шайба 20 ГОСТ 13463-77 (согнутая).m3d
Балансирная тележка/Стандартные изделия/Шайба 20 ГОСТ 13463-77.m3d
Балансирная тележка/Стандартные изделия/Шайба 24 65Г 019 ГОСТ 6402-70.m3d
Балансирная тележка/Стандартные изделия/Шайба 2Н.85 ГОСТ 11872-89.m3d
Балансирная тележка/Стандартные изделия/Шплинт 6,3x71 ГОСТ 397-79.m3d
Балансирная тележка/Тормоз ТКГ-200.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

НЕТ КОММЕНТАРИЕВ

Оставьте комментарий, отзыв о работе, жалобу (только конкретная критика) или просто поблагодарите автора.

Не открывается архив или чертеж? Прочитайте, перед тем как писать комментарий.

Пожалуйста, войдите, чтобы добавить комментарии.
