Башенный кран г/п 2.5т

Альметьевский государственный нефтяной институт
кафедра Технология машиностроения
курсовой проект по дисциплине «Машины и оборудование нефтяных и газовых промыслов»
на тему: "Башенный кран грузоподъемность крана 2,5 т."
Альметьевск 2014

В данном проекте рассматривается Башенный кран грузоподъемность крана 2,5 т.

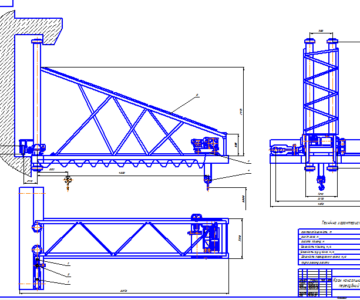

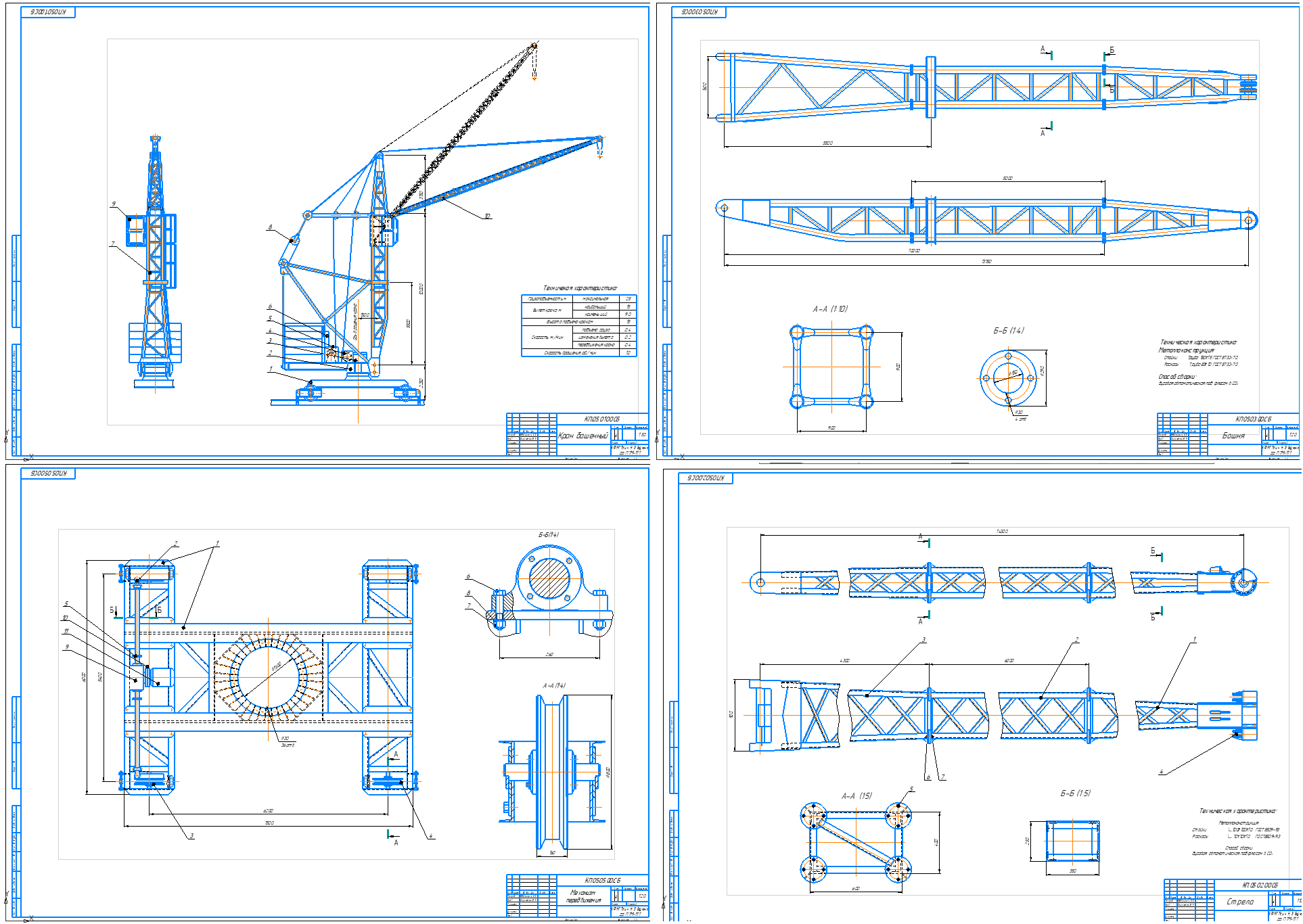

курсовой проект содержит 4 листа формата А1 графической части, расчеты 12 листов на различные нагрузки действующие на Башенный кран

Содержание:

1. Задание на курсовой проект 1
2. Определение основных параметров малогабаритного башенного крана. 2
3. Определение массы башенного крана и его элементов исходя из обеспечения его устойчивости:
3.1 Определение ориентировочной массы элементов башенного крана. 3
3.2 Определение статических моментов крана. 4
3.3 Определение ветровых нагрузок на кран. 5
3.4 Определение инерционных моментов и нагрузок. 6
3.5Определение коэффициента грузовой устойчивости крана 6
4. Конструкция стрелы. 7
5. Расчет механизма подъема груза 8
6. Выбор электродвигателя 8
7. Выбор редуктора 9
8. Выбор тормоза 9
9. Расчет механизма передвижения крана 9
Список используемой литературы 10
Приложение 11

Задание на курсовой проект.

Спроектировать башенный кран:
• кран с поворотной башней и решетчатой стрелой;
• изменение вылета подъемом стрелы;
• режим работы крана умеренный.
Передвижение крана - рама на рельсовом ходу.
Грузоподъемность крана 2,5 т.
Вылет наибольший 15 м.
Высота подъема 15 м.
Частота вращения поворотной части 1 об/мин.
Скорость подъема груза 0,4м/с.
Изменение вылета 0,2м/с.
Передвижение крана 0,4м/с.
