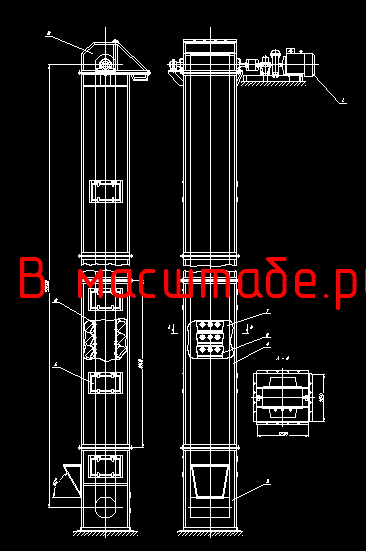

Чертеж Ковшевой элеватор (нория)

Тема проекта: проектирование ленточного ковшевого элеватора ЭЛ-28.
Производительность Q т/ч 160
Высота подъема H м 50
Плотность транспортируемого груза т/м3 0.9
Элеватор предназначен для транспортировки сыпучих и штучных грузов в вертикальном или близком к вертикальному направлениям. Транспортируемый груз размещается в грузонесущих элементах, закрепленных на тяговом органе. Бесконечный тяговый орган охватывает ведущий и натяжной барабаны (звездочки). Верхний барабан – приводной, нижний – натяжной. Элеватор загружается в нижней части (башмаке), а разгружается в верхней (головке).

Состав: Ковшевой элеватор, Натяжное устройство, Останов роликовый, Привод, Спецификации, ПЗ Язык документа

Софт: AutoCAD, DWG
