Ковшевой элеватор для транспортирования зерна

ГОУ ВПО Кубанский государственный технологический университет (КубГТУ)
Кафедра машин и аппаратов пищевых производств
По дисциплине: Подъемно-транспортное оборудование
На тему: Проектирование ковшевого элеватора
Краснодар 2013

Объектом проекта является ковшевой элеватор.
Цель работы – освоить методику проектирования и расчета подъемно-транспортного оборудования, закрепить знания по дисциплинам: подъемно-транспортное оборудование, детали машин, теория машин и механизмов, метрология, сопротивление материалов, основы взаимозаменяемости и т.д., спроектировать ленточный элеватор.
В процессе работы проводились расчет основных параметров ковшевого элеватора, проверочный расчет подшипников качения, расчет вала, проверочный расчет шпоночных соединений. Был спроектирован ковшевой элеватор.

1 Назначение транспортирование зерна
2 Производительность, кг/ч 20000
3 Скорость перемещения груза, м/с 2,2
4 Габариты длина, мм 596
ширина, мм 1100
высота, мм 10856

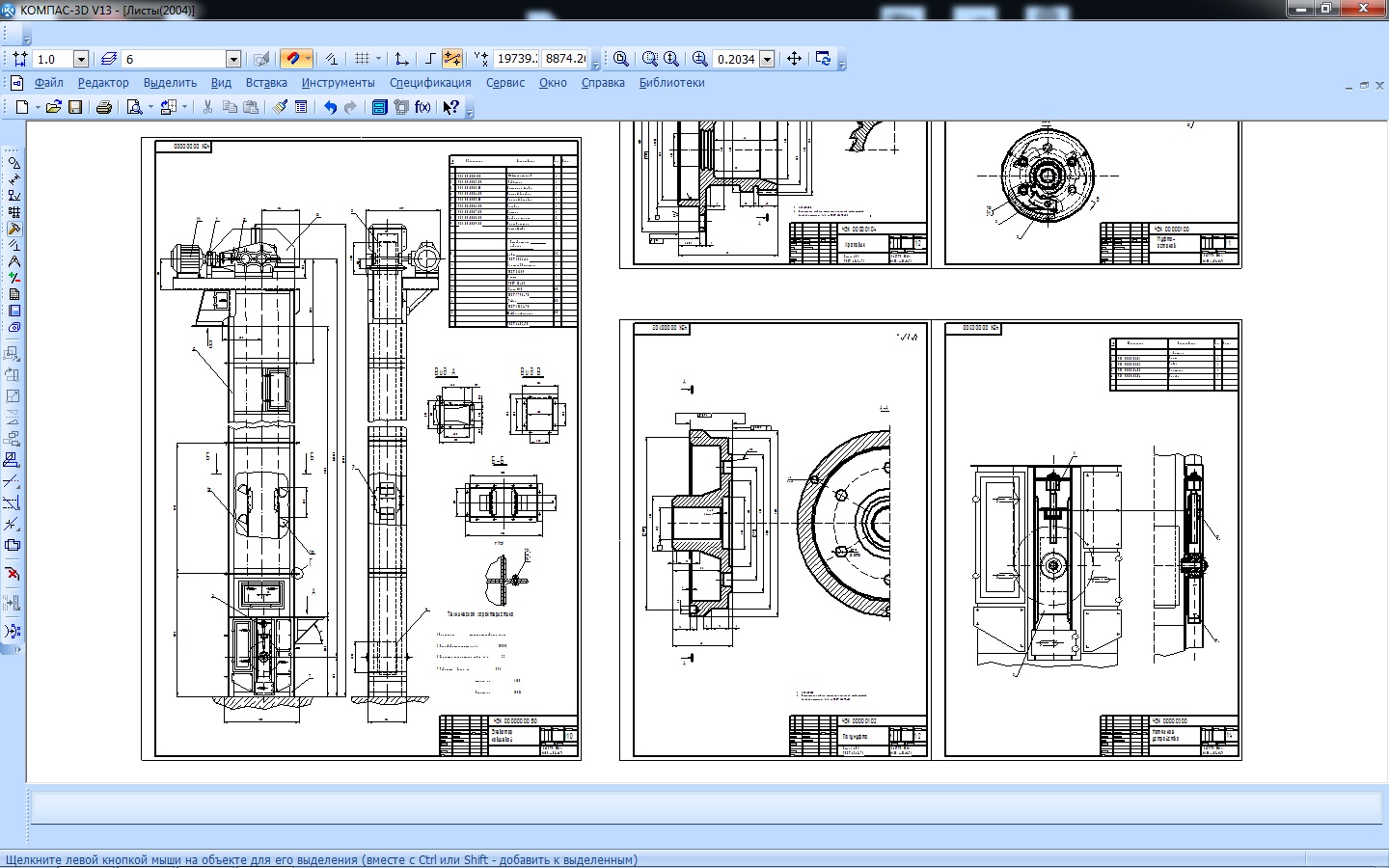

Состав: Элеватор ковшевый (ВО), натяжное устройство(ВО), полумуфта стопорная (ВО), Деталировка (храповик, собачка,) ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Листы(2013.frw
ПЗ\0.1 титульник.doc
ПЗ\0.2 реферат.doc
ПЗ\0.3 содержание.doc
ПЗ\0.4 задание.doc
ПЗ\0.5 Введение.doc
ПЗ\1 Устройство и принцип работы.doc
ПЗ\2 Расчет.doc
ПЗ\3 обоснование конструкции.doc
ПЗ\4 шпонки.doc
ПЗ\5 расчет вала.doc
ПЗ\6 расчет подшипников.doc
ПЗ\7 Обоснование посадок.doc
ПЗ\8 Перечень стандартов.doc
ПЗ\~$Расчет.doc
ПЗ\~WRL0002.tmp
ПЗ\Заключение.doc
ПЗ\Список лит-ры.doc
ПЗ
