Ковшовый ленточный элеватор для транспортирования зерна h=50м

ФГБОУ ВПО "Госуниверситет-УНПК"
Кафедра ПТСДМиО
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: "Расчёт и проектирование ковшового ленточного элеватора для транспортирования сыпучих грузов"
Орел 2013

В данном КП производится обобщенный тяговый расчет элеватора , выбор типа элеватора и формы ковшей, определение минимального и максимального натяжения тяговых органов, расчет размеров барабана, определение погонных нагрузок, поверочный расчет, расчет сопротивлений, уточненный тяговый расчет, расчет мощности и выбор элементов привода элеватора, выбор натяжного устройства.

Исходные данные:
производительность Q = 120, т/ч;
тип и свойства транспортируемого груза: зерно ρ=0,7т/м3;
высота подъема H=50, м.

Техническая характеристика элеватора:
Производительность (по зерну при плотности 0,7т/м и коэффициенте заполнения ковша 0,75) 113,1т/ч;
Скорость движения ковшей 3,15м/с;
Емкость ковша 19л;
Шаг ковшей 630 мм;
Высота подъема 50м;
КПД 0,94
Привод:
Электродвигатель:
тип АД(АИРМ)-160S2
мщновть 15кВт
частота вращеноя вала 1500 об/мин
Редуктор:
тип РЧУ-160
передаточное число 10

Состав: Вид общий, натяжная станция (СБ), приводная станция (СБ), спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Ковшовый ленточный элеватор для транспортирования зерна h=50м

КР МНТ Спецификация лист 3.doc

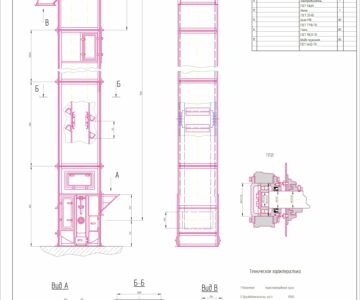

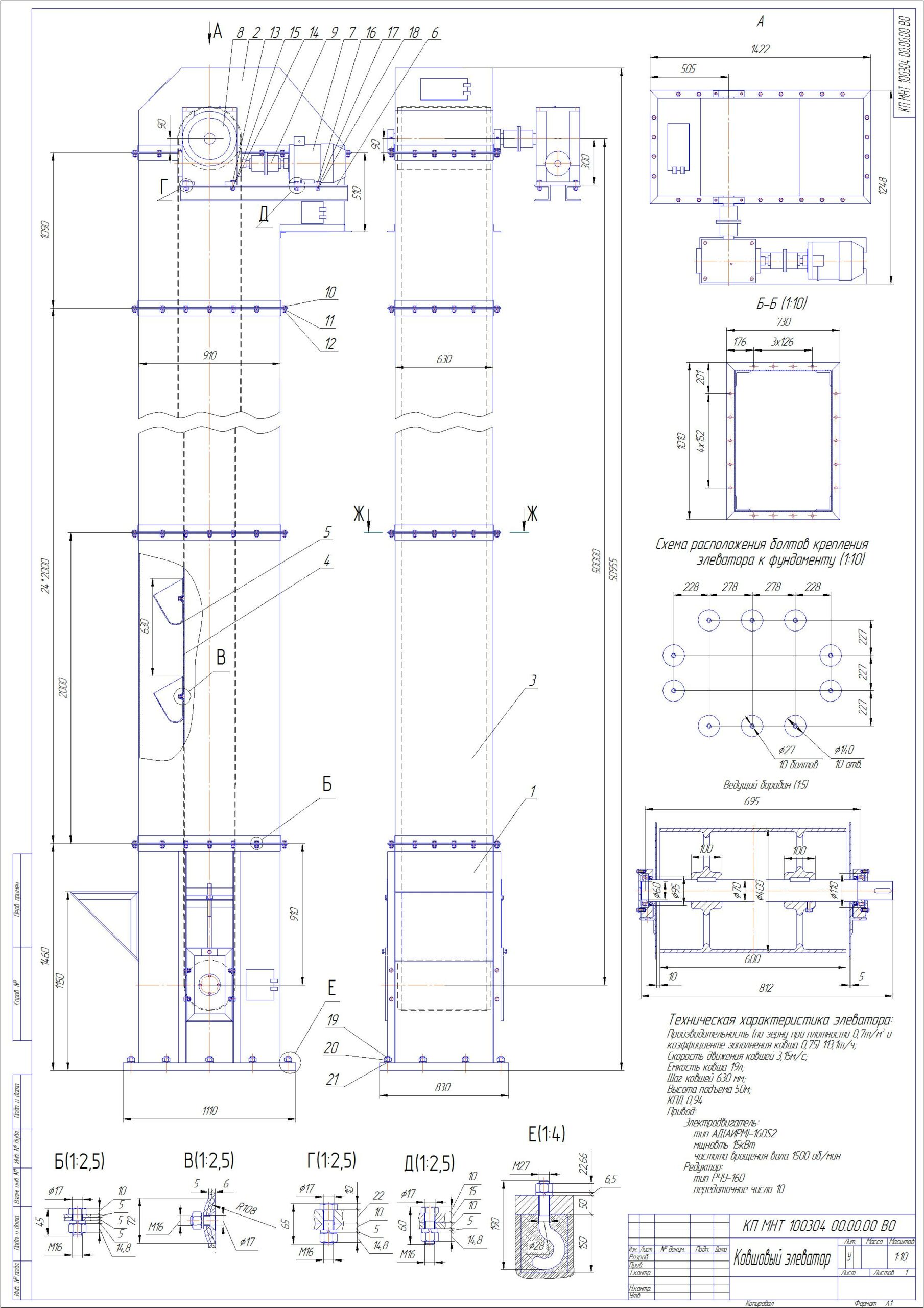

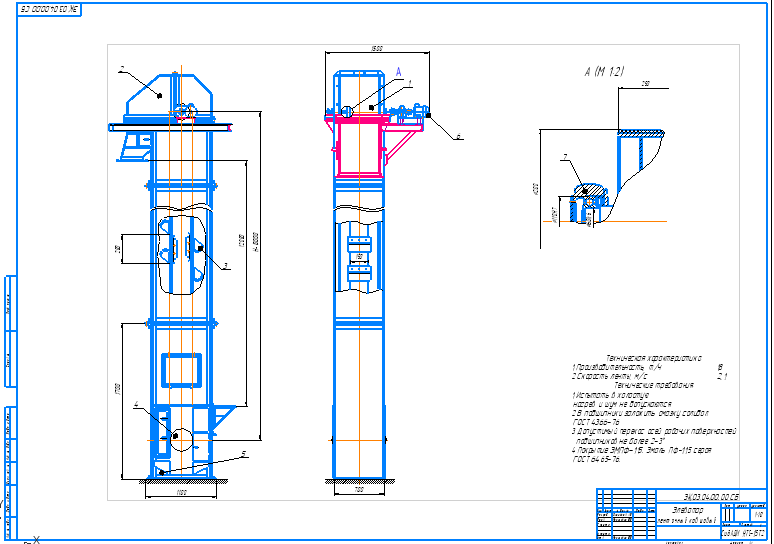

КР МНТ Лист 1.cdw
КР МНТ Лист 2.cdw
КР МНТ Лист 3.cdw
КР МНТ ПЗ.docx
КР МНТ Спецификация лист 1.doc
КР МНТ Спецификация лист 2.doc
