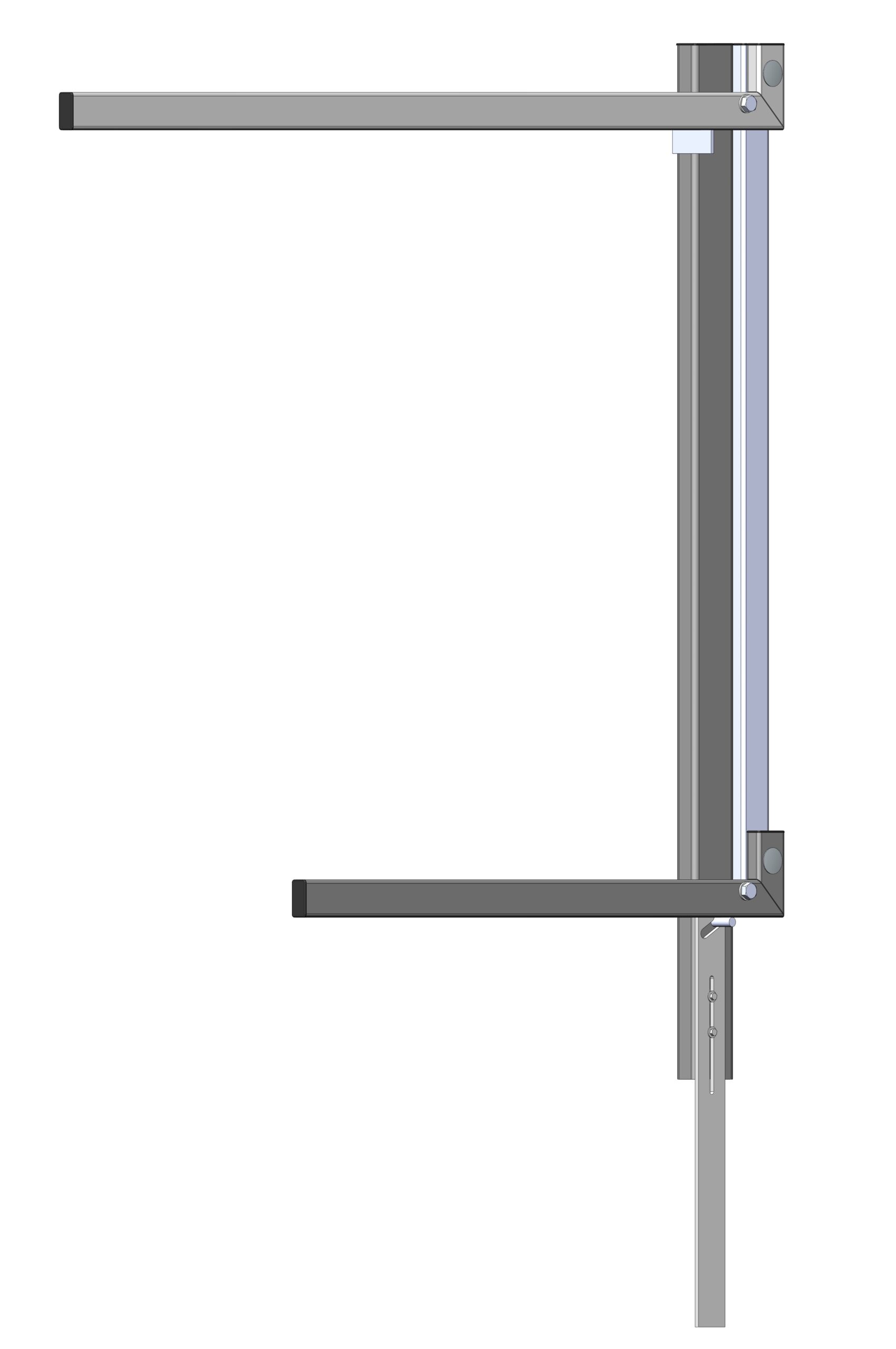

Двухуровневый шлагбаум подъемной платформы для инвалидов

Двухуровневый шлагбаум устанавливается на подъемник для инвалидов предотвращает скатывание инвалида с платформы. Принцип работы: когда платформа подъезжает к нижней остановке шлагбаум поднимается, при подъеме с нижней остановки шлагбаум поднимается, открытие шлагбаума во время движения платформы заблокировано.
Модель теоретическая.

Состав: 3d сборка

Софт: SolidWorks 2016 sp5

Файлы:
Круг 10.SLDPRT
ШБ.1742.00.10СБ.SLDPRT
ШБ.1742.10.00СБ.SLDASM
Шайба ГОСТ 6402-70.SLDPRT
Заглушка ТР ПР 40х20.SLDPRT
полоса 25х4.SLDPRT
Заглушка декоративная по отверстие D25.SLDPRT
Саморез кровельный со сверлом 6,3х51 DIN 7504 К.SLDPRT
труба.SLDPRT
Гайка ГОСТ 5915-70.SLDPRT
Болт М8 ГОСТ 7805-70.SLDPRT
соединитель.SLDPRT
Заглушка ТР ПР 60х30.SLDPRT
ШБ.1742.00.20СБ.SLDPRT
Шайба ГОСТ 11371-78.SLDPRT
Концевик-AZ-7121.SLDPRT
Болт М10 ГОСТ 7805-70.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

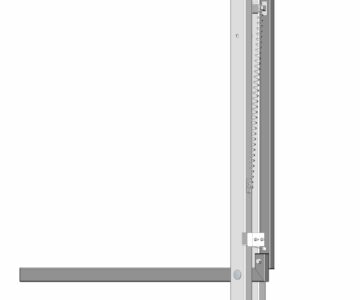

Двухуровневый шлагбаум для инвалидной платформы, ручной
