Электронный макет рамы пресса 200 тонн

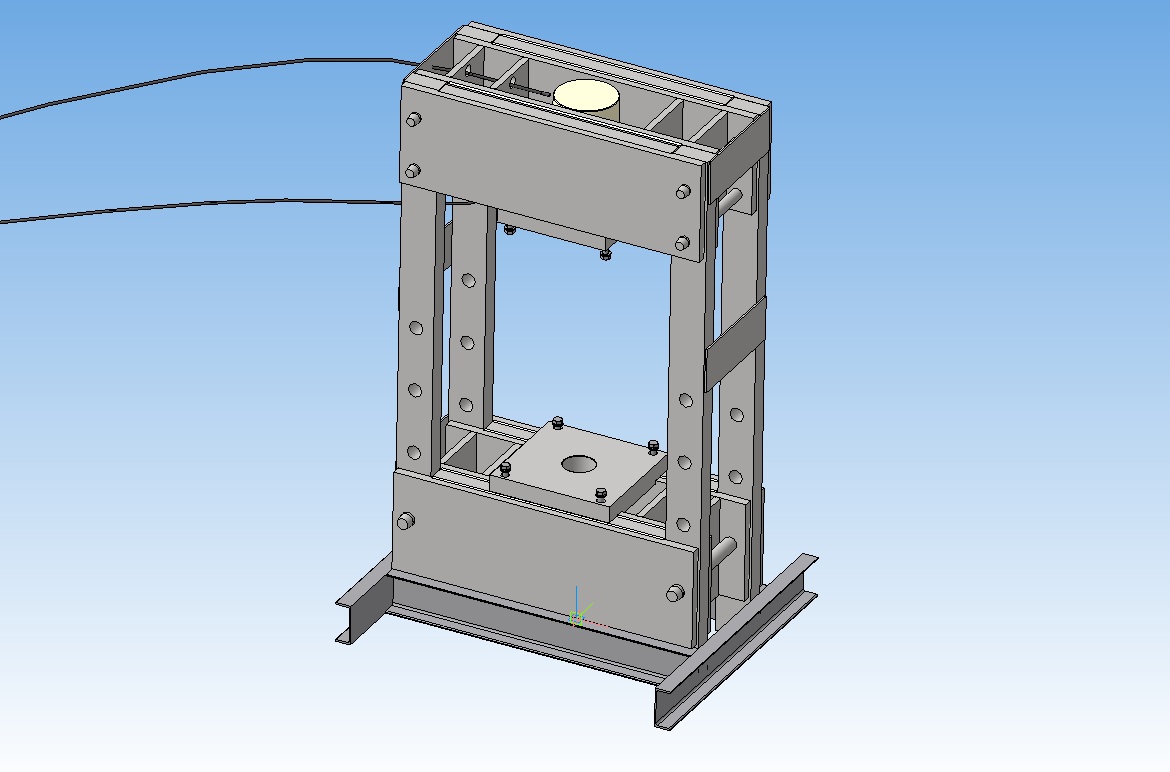

Рама прессы максимальным усилием 200 тонн, рабочий ход гидроцилиндра 300 мм. Траверсы в сварном варианте. Подвижна нижняя траверса. Опускание и подъем подвижной траверсы осуществляется двумя талями гр. п. 1,5 тонны (не показаны).

Состав: 3D сборка

Софт: КОМПАС-3D HomeV16
