Элеватор ковшовый цепной

Элеватор ковшовый цепной

Техническая характеристика
1. Производительность, т/ч 25
2. Транспортируемый материал свёкла
3. Насыпная плотность, т/м 0,7
4. Скорость подъёма, м/с 0,24
5. Высота подъёма, м 15
6. Двигатель АИР 132S6/960; мощность 5,5 кВт; частота вращения 1000 мин.

Состав: общий вид+спецификация

Софт: компас 13

Файлы:
Ковшовый элеватор.cdw

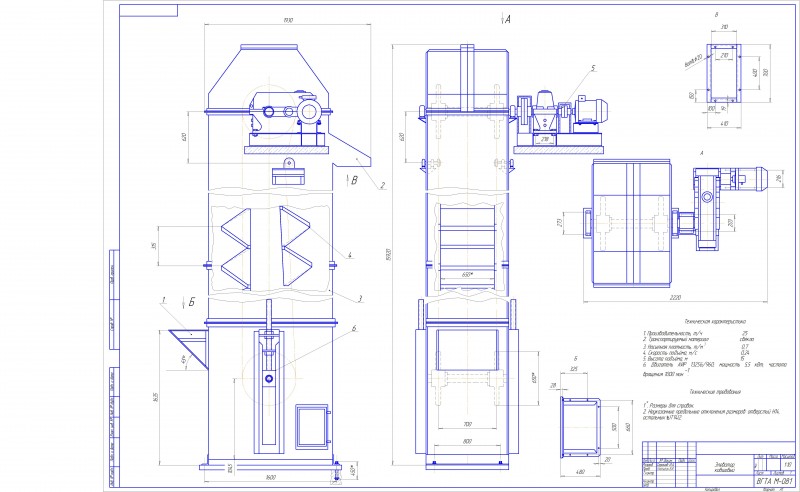

Ковшовый элеватор.jpg
Спецификация.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
