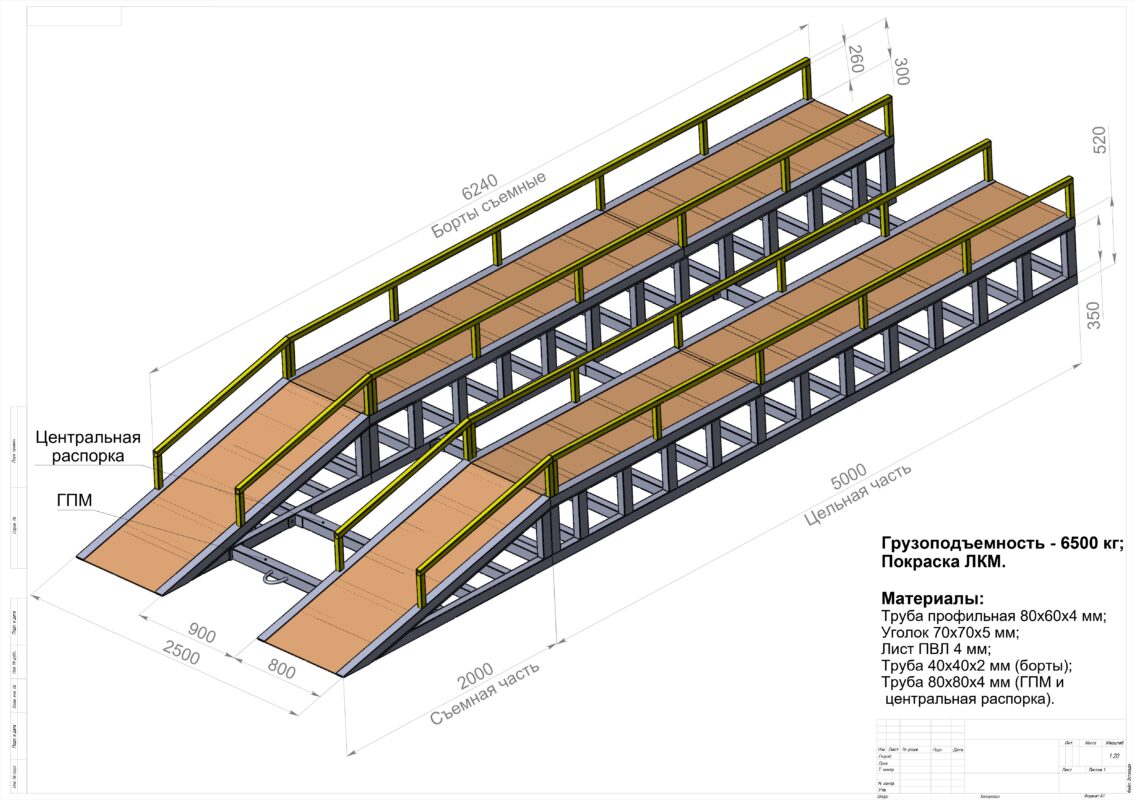

Эстакада для грузового транспорта грузоподъемностью 6.5 т. Габаритные размеры: длина - 7000мм; ширина - 2500 мм; высота - 820 мм. Модель выполнена в SolidWorks 2018. Имеются чертежи сборочных единиц.
