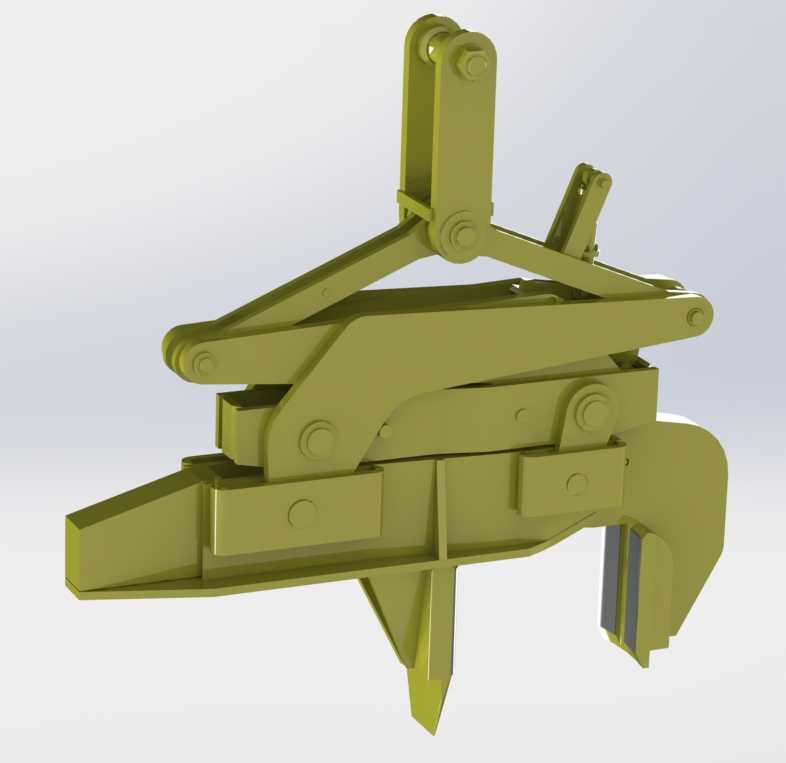

Клещи автоматические для переноса рулонов весом до 30 т

Клещи автоматические для переноса рулонов весом до 30 т.
Захват, освобождение рулонов производится автоматически без участия стропальщика.
Размеры рулонов:
Наружный диаметр от 1750 до 2200 мм
Внутренний диаметр 600 мм
Количество одновременно переносимых рулонов - 1
Собственный вес = 7,5 т
Грузоподъемность крана для работы с клещами = 50 т.

Состав: 3D сборка с деталями Язык документа
