Клеть шахтная грузо-людская

0
5
389
4
1

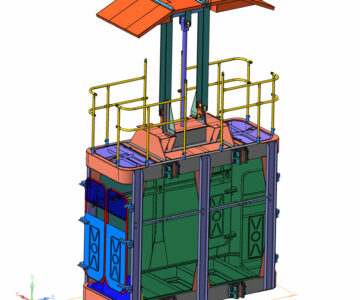

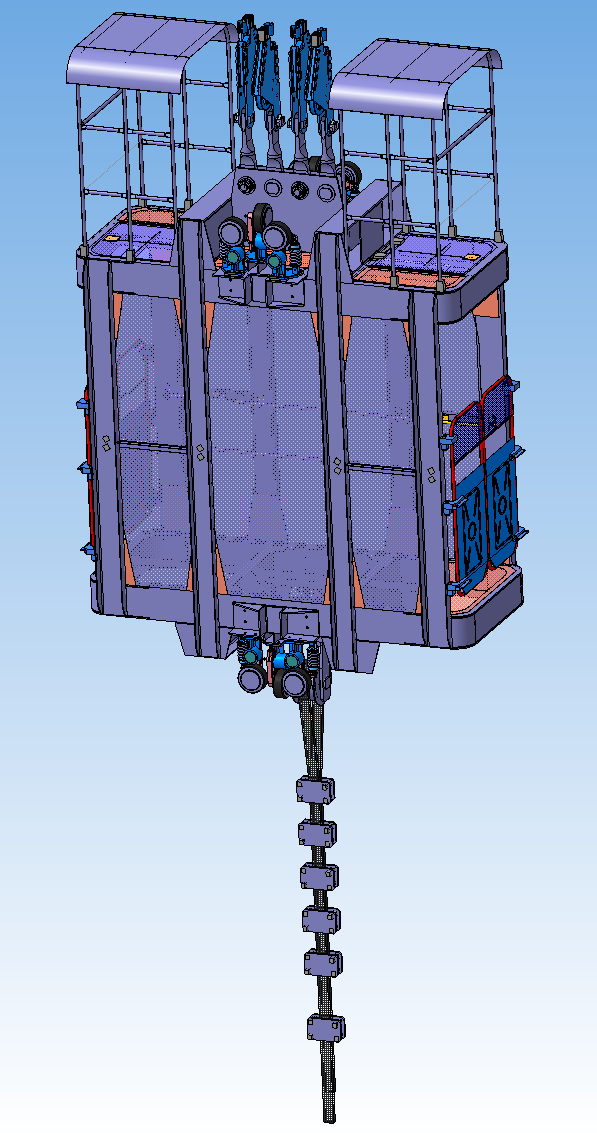

3D модель Клеть шахтная грузо-людская

Клеть шахтная грузо-людская для многоканатного подъема.
Техническая характеристика:
1. Расчетная грузоподъемность клети, кгс, не более 6500
2. Количество одновременно поднимаемых людей, чел. 23
3. Допускаемая скорость посадки клети на кулаки, м/сек. 0,2
4. Проводники :
коробчатые, мм 160 х 160
5. Расстояние между проводниками, мм 1500
6. Концевая нагрузка, кгс, не более 11900
7. Диаметр подъемного каната, мм 20
8. Количество подъемных канатов 4
9. Габариты :
длина, мм 3600
ширина, мм 1723
высота, мм 6260
9. Масса клети, кг 4850
