консольноповоротный кран с грузоподъемностью 5 тонн

Запорожский национальный технический университет
Кафедра ДМ и ПТМ
Курсовой проект по дисциплине "Подъемно-транспортные механизмы
на тему: Проектирования консольно-поворотного крана
Запорожье 2015

ПЗ: 97 с., 31 таблиць, 35 рисунків, 17 джерел.
Обєкт дослідження – стаціонарний консольний обертовий електричний кран.
Мета роботи – пошук оптимального типу проекту та проектування основних механізмів та вузлів крана.
Метод дослідження – розрахунково-аналітичний, з використанням стандартних пакетів: MatLab, Word, КОМПАС – 3D V10.
У проекті вирішені такі задачі:
1. Подано характеристика крана, який має бути спроектований;
2. Спроектовано механізм підйому вантажу;
3. Спроектовано механізм переміщення візка;
4. Спроектовано механізм повороту крана;
5. Спроектовано металоконструкцію крана;

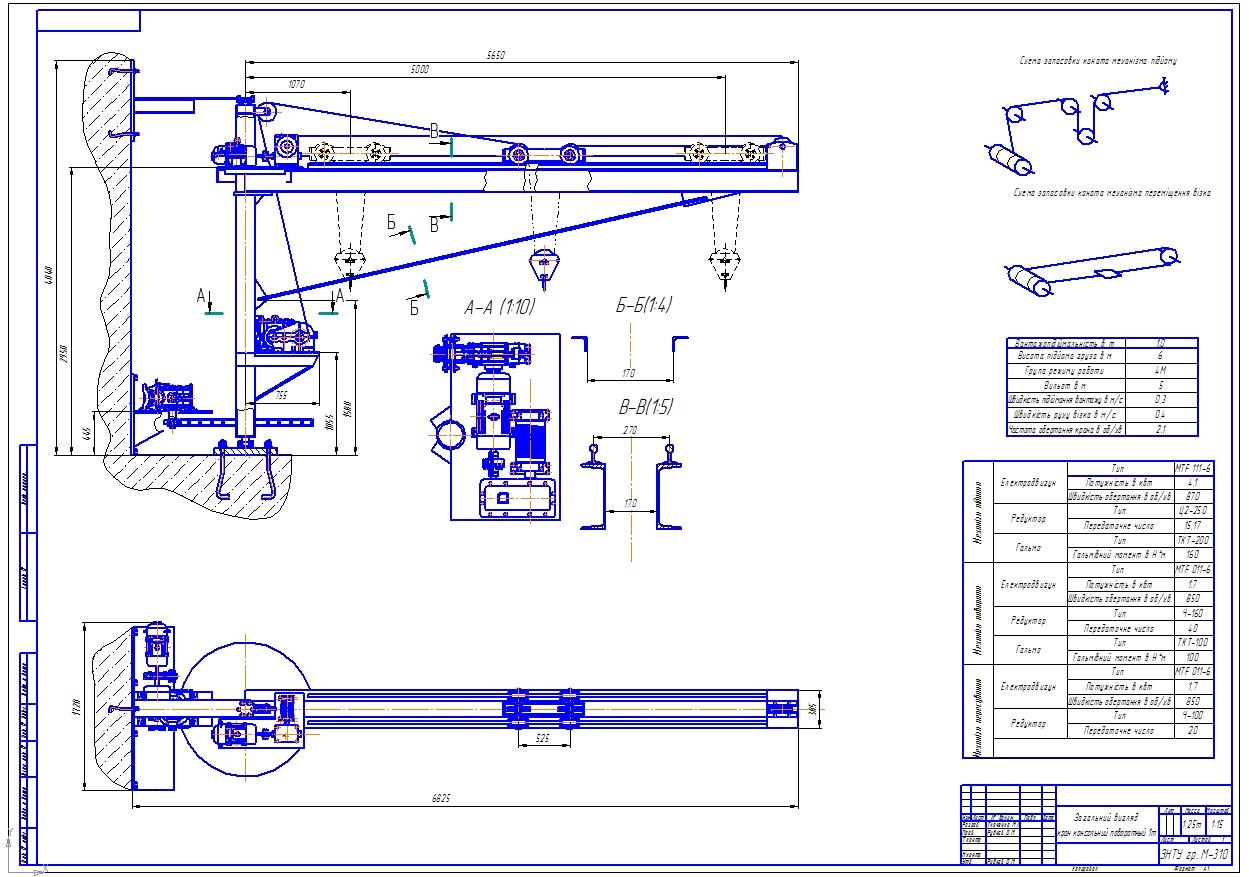

6. Виконано збиральні креслення гакової підвіски, механізму повороту, металоконструкції, крана в цілому.

Робота виконана на кафедрі ДМ і ПТМ Запорізького національного технічного університету.
