Мостовой кран грузоподъемностью 5 тонн 3D сборка

128

3081

1 500

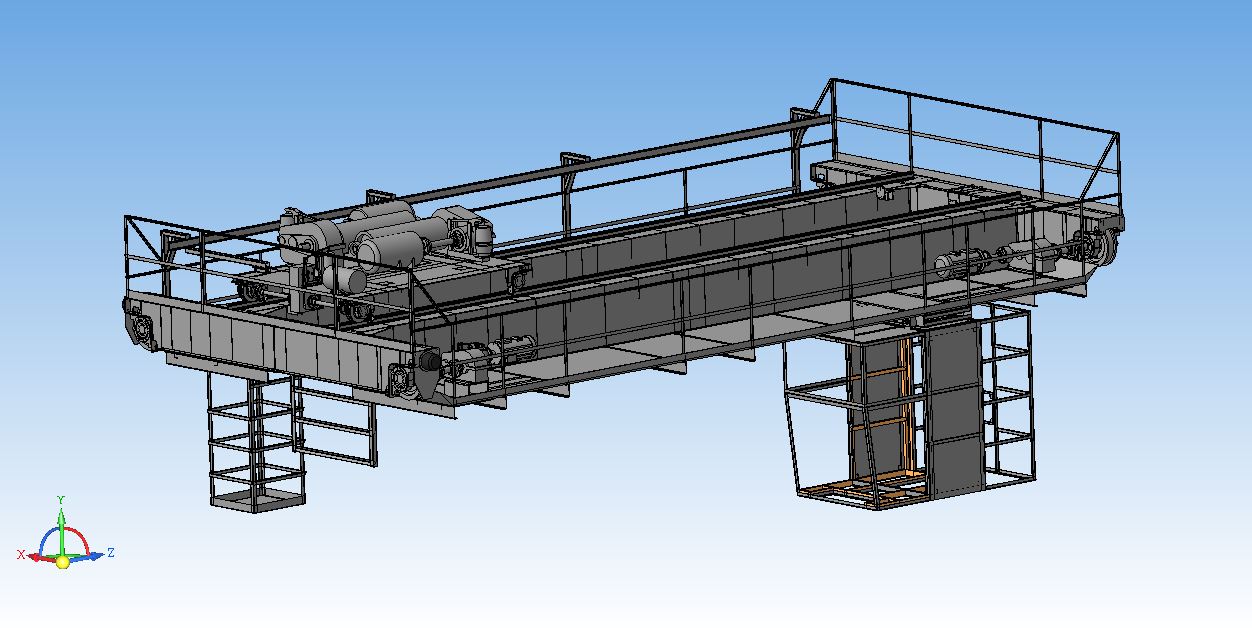

3D модель Мостовой кран грузоподъемностью 5 тонн 3D сборка

Кран грузоподъемностью 5 тон готовая сборка 3D на некоторые детали есть 2D чертежи. Кран рассчитан под изготовление.

Техническая характеристика
1. Группа классификации (режим работы) по ИСО 4301/1 А8
2. Род тока и напряжение переменный. 380В. 50Гц
3. Тип управления из кабины
4. Токоподвод:
- к крану Троллейный
- к тележке Кабельные подвески
5. Механизм подъема
5.1 Грузоподъемность, т 5
5.2 Высота подъема, м 16
5.3 Скорость подъема, м/мин 30
5.4 Канат по ГОСТ 2688-80, тип 14-Г-В-Н-Р-Т-1770
5.5 Диометр барабана по оси каната, мм 400
5.6 Редуктор, тип
- тип исполнение РМ500-40-22М
- передаточное число i=40
5.7 Электродвигатель (со встроенным тормозам), тип МТН411-6У1
- мошность двигателя в режиме работы S1,кВт 22
- частота вращения, об/мин 960
7. Механизм передвижения тележки
7.1 Скорость передвижения, м/мин 25
7.2 База, м 2,5
7.3 Колея, м 2
7.4 Подтележечный рельс по ГОСТ 6368, тип Р18
7.5 Количество колес, шт:
- всего 4
- ведущих 2
7.6 Диаметр колес а, мм 250
7.7 Редуктор, тип ВК350-31,5-23
- передаточное число i=31,5
- количество , шт 1
6.8 Электродвигатель, тип МТН111-6У1
- мошность двигателя в режиме работы, кВт 3,5
- частота вращения, об/мин 905
8. Механизм передвижения крана
8.1 Скорость передвижения, м/мин 74
8.2 База, м 4,8
8.4 Колея, м 11
8.5 Количество колес, шт:
- всего 4
- ведущих 2
8.6 Диаметр колеса, мм 500

3D Модели Q=5т Кран мостовой

Автор

arikbrus

Дата

12.12.2016

Язык

Русский

Состав

3D Сборка, детали, сборочные единицы

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Кран мостовой Грейферный 5 т -11-А8
- перилда.m3d
- пластина.m3d
- лис124-130.m3d
- Кран мостовой Двухбалаочный Q-5 т Грейферный.a3d
- Концевая балка
  - пластина.m3d
  - Балка концевая - копия.a3d
  - Концевая балка - копия.a3d
  - лист верхная.m3d
  - Балка концевая.a3d
  - Уголок.m3d
  - диафрагма.m3d
  - зер Башмак подбуксовый.m3d
  - зер Лист вспомогательный.m3d
  - Копия монтажная пластина.m3d
  - Колесо приводное
    - Шпонка.m3d
    - Втулка зубчатая.m3d
    - Крышка наружная.m3d
    - Букса.m3d
    - Сборка.a3d
    - Вал прводной.m3d
    - колесо 500.m3d
    - втулка распорная.m3d
    - Копия Сборка.a3d
    - Крышка внутренная.m3d
    - Крышка глухая.m3d
  - Стенка.m3d
  - Концевая балка.a3d
  - Платик.m3d
  - Башмак подбуксовый.m3d
  - лист нижний.m3d
  - монтажная пластина.m3d
  - концевая балка х
    - дефрагма.m3d
    - Лист вспомогательный.m3d
    - Уголок.m3d
    - зер Башмак подбуксовый.m3d
    - зер Лист вспомогательный.m3d
    - шайба.m3d
    - нижний пояс.m3d
    - Стенка.m3d
    - Холостая косевая балкаa3d.a3d
    - Платик.m3d
    - Пластина.m3d
    - Башмак подбуксовый.m3d
    - Верхный пояс.m3d
- 3040.m3d
- Уголок 1004.m3d
- Ушка.m3d
- лист 77.m3d
- Траверса.cdw
- Кабина
  - связь20-40-757.m3d
  - связь 2,2.m3d
  - связь.m3d
  - 1000-45.m3d
  - 850-45.m3d
  - 1000-45-2.m3d
  - 1 секция.a3d
  - петля.a3d
  - 75-75-890.m3d
  - 2090-45.m3d
  - лист.m3d
  - Петля.m3d
  - ось.m3d
  - 75-75-1500.m3d
  - связь 20-40-657.m3d
  - связь 20-40-157.m3d
  - связ 3.m3d
  - 1494-45.m3d
  - 364-45-2.m3d
  - лист 1.m3d
  - агаш
    - 9.m3d
    - 2.m3d
    - 13.m3d
    - 490.m3d
    - 7.m3d
    - 8.m3d
    - 3.m3d
    - 1.m3d
    - 19.m3d
    - 11.m3d
    - 10.m3d
    - 4.m3d
    - 18.m3d
    - 6.m3d
    - 22.m3d
    - 12.m3d
    - 5.m3d
    - 15.m3d
    - 14.m3d
    - 21.m3d
    - 20.m3d
    - 23.m3d
  - 1494.-45.m3d
  - 1500-45.m3d
  - 2 Петля.m3d
  - сойка2100.m3d
  - Стойка.m3d
  - Раскос.m3d
  - 710-45.m3d
  - уголок.m3d
  - втулка.m3d
  - 850-45-2.m3d
  - 1312-45-2.m3d
  - связь 650-45.m3d
  - Стойка уголок.m3d
  - рама 1.a3d
  - Косынка.m3d
  - 364-45.m3d
  - 1двер
    - есік 1.a3d
    - рама1.m3d
    - связь 25-25-350.m3d
    - Рама 2.m3d
  - связь 2.m3d
  - 800-45.m3d
  - 1312-45.m3d
  - 2 связь 650-45.m3d
- 190.m3d
- Кабина вспомагательная
  - балка - копия.m3d
  - связь.m3d
  - 800 труба.m3d
  - Стойка.m3d
  - уголок 820.m3d
  - настил.m3d
  - балка.m3d
  - ОТбортовка.m3d
  - 820 труба.m3d
  - балка2.m3d
  - Кабина вспомагательная.a3d
- Метелник с буфером.a3d
- полоса -10140 - копия.m3d
- Балка
  - Верхная пояс.m3d
  - 250-400.m3d
  - листи 550-400.m3d
  - Деофрагма 550-400.m3d
  - Нижная пояс.m3d
  - Боковая стенка.m3d
  - Верхная пояс 2.m3d
  - Балка 1.a3d
  - 4550-450 лист.m3d
- угол.m3d
- зажим буфера
  - колцо буфера.m3d
  - зажим.m3d
  - Буфер 200.m3d
  - Зажим.a3d
- Метельник.m3d
- косынка 4.m3d
- Эл.двигатель 4MTF111-6.m3d
- 2 д
  - 200.000 Устоновка буферов
    - Метельник _ КМГ-5-11-А8-900.001.cdw
    - Пластина _ КМГ-5-11-А8-900.003.cdw
    - Устоновка буферов _ КМГ5-11-16-А8-У1-200.000.cdw
    - Вспомогательная кабина _ КМГ-5-11-А8-800.000 СБ.cdw
    - Колцо _ КМГ-5-11-А8-300.200.002.cdw
  - 600.000 Кабина вспомогательная
    - Вспомогательная кабина _ КМГ-5-11-А8-800.000.cdw
    - Балка _ КМГ-5-11-А8-800.002.cdw
    - Настил _ КМГ-5-11-А8-800.001.cdw
    - Вспомогательная кабина Сборочный чертеж _ КМГ-5-11-А8-800.000 СБ.cdw
  - 400.000 Механизм передвижения крана
    - Обойма зубчатая _ КМГ5-11-16-А8-У1-400.011.cdw
    - Копия втулка зубчатая z40 m3.cdw
    - Полумуфты _ РМ 350.cdw
    - Болт призонный _ КМ10-16,5-02.cdw
    - Колесо _ КК-12,5-05.03.01.cdw
    - Обойма зубчатая _ КМГ5-11-16-А8-У1-400.012.cdw
    - 1234.cdw
    - 19 Болт призонный _ КМ10-16,5-02.cdw
    - Механизм передвижение крана _ КМГ5-11-16-А8-У1-400.000 СБ.cdw
    - Полумуфта _ КМГ5-11-16-А8-У1-400.010.cdw
    - втулка зубчатая z38 m2.5.cdw
    - Механизм передвижение крана _ КМГ5-11-16-А8-У1-400.000.cdw
    - 410.000
      - Вал _ КМ5-11-12-А8-DRW-240.004.cdw
    - Обойма _ КК-12,5-05.01.02.cdw
    - Полумуфта _ КМГ5-11-16-А8-У1-400.008.cdw
    - 420.000
      - Вал _ КМ5-11-12-А8-DRW-240.004.cdw
  - 700.000 Тросоотбойник
    - Тросоотбойник КМГ5-11-16-А8-У1-700.000.cdw
    - Тросоотбойник _ КМГ5-11-16-А8-У1-700.000.cdw
  - 300.000 Мост и ограждения крана
    - Мост ограждения крана _ КМГ5-11-16-А8-У1-300.000 СБ .cdw
    - Мост ограждения крана _ КМГ5-11-16-А8-У1-300.000 .cdw
  - 0000

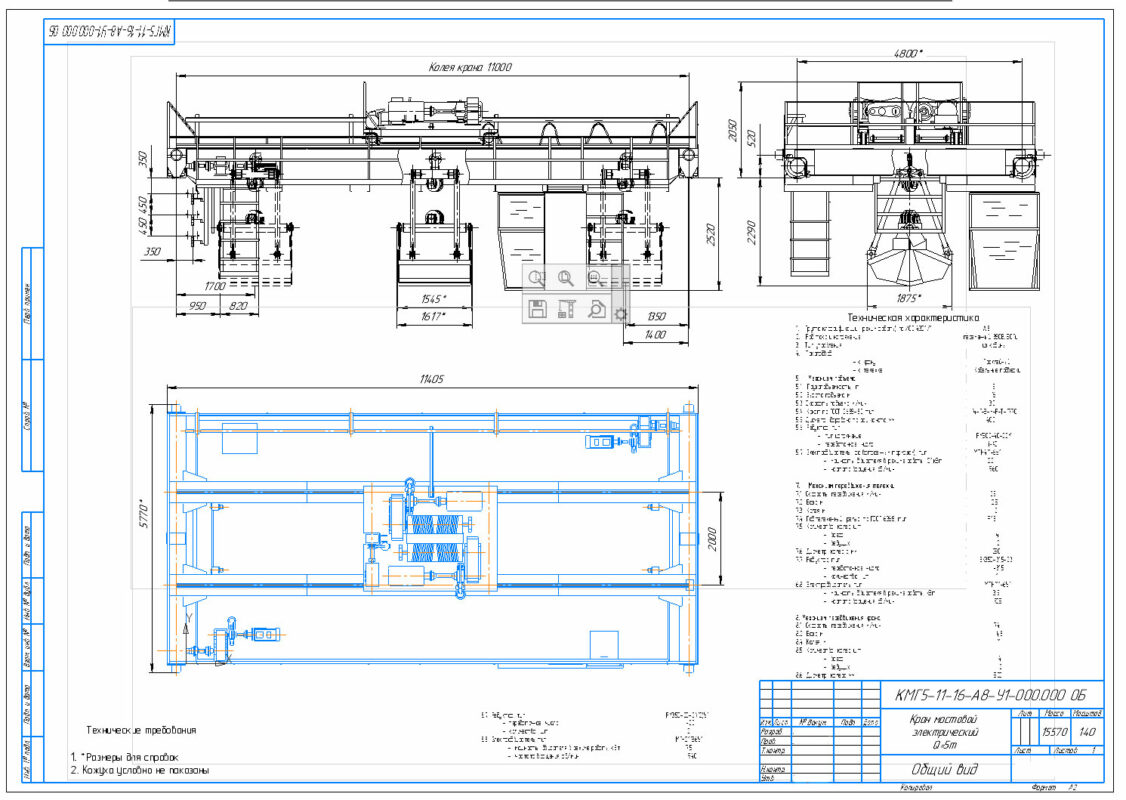

    - Кран мостовой электрический Q=5т _ КМГ-5-11-А8-900.000 СБ.cdw
    - Кран мостовой электрический Q=5т _ КМГ-5-11-А8-900.000 ОБ.cdw
    - Кран мостовой электрический Q=5т _ КМ5-11-12-А8-DRW-000.000 .cdw
  - 900.000 Кабина
    - Кабина _ КМГ5-11-16-А8-У1-900.000 .cdw
    - Кабина _ КМГ5-11-16-А8-У1-900.000 СБ.cdw
  - 100.000 Устоновка буферов
    - Косынка _ КМГ5-11-16-А8- 900.003.cdw
    - Устоновка буферов _ КМГ5-11-16-А8- 900.000 .cdw
    - Косынка _ КМГ5-11-16-А8- 900.004.cdw
    - Фланец _ КМГ5-11-16-А8-900.002.cdw
    - Устоновка буферов Сборочный чертеж _ КМГ-5-11-А8-900.000 СБ.cdw
    - Фланец КМГ5-11-16-А8-900.001.cdw
  - 800.000 ТОкоподвод грузовой тележки
    - Токоподвод грузовой тележки _ КМГ5-11-А8-300.100.500.cdw
    - Токоподвод грузовой тележки _ КМГ5-11-16-А8-У1-800.000 СБ.cdw
- лист упора.m3d
- 150-190.m3d
- лист настил.m3d
- 564564.cdw
- лист упор 2.m3d
- площадка
  - кронштейн кабины - копия.m3d
  - кронштейн кабины.m3d
- Стойка.m3d
- Перила.m3d
- 195-160.m3d
- тележка
  - полумуфта .m3d
  - Пыльник полумуфты.m3d
  - пластина.m3d
  - уселение.dwg
  - Барабан 400.m3d
  - гнутик.cdw
  - пояс нижний4.m3d
  - Тележка грузовая.cdw
  - дефрагма.m3d
  - 48-48.m3d
  - лист 7.m3d
  - гнутик.m3d
  - гнутик2.m3d
  - рэдуктор ВК350.m3d
  - Втулка распорная.m3d
  - фланец.m3d
  - Упор.a3d
  - Диафрагма.m3d
  - Крышка - копия.m3d
  - лист 1.m3d
  - 252-175.m3d
  - Сборка.a3d
  - лист боковой 2.m3d
  - 2Д
    - 300,400
      - Втулка распорная _ КМГ-5-11-А8-300.400.105.cdw
      - Фланец _ КМГ-5-11-А8-300.500.101.cdw
      - Колесо в сборе _ КМГ-5-11-А8-300.400.100.cdw
      - Крышка _ КМГ-5-11-А8-300.400.106.cdw
      - Втулка распорная _ КМГ-5-11-А8-300.400.104.cdw
      - Вал _ КМГ-5-11-А8-300.400.102.cdw
      - Крышка _ КМГ-5-11-А8-300.400.106 - копия.cdw
      - Полумуфта ход тележки.cdw
      - Крышка _ КМГ-5-11-А8-300.400.107.cdw
    - 300.100
      - 300.100.400

        Связь _ КМГ-5-11-А8-300.100.400 1.cdw

        Гнутик _ КМГ-5-11-А8-300.100.401.cdw

        Связь _ КМГ-5-11-А8-300.100.400.cdw
      - 300.100.500

        Кронштейн _ КМГ-5-11-А8-300.100.500.cdw

        Кронштейн _ КМГ-5-11-А8-300.100.500 СБ.cdw

        Лист.cdw
      - Рама _ КМГ-5-11-А8-300.100 СБ.cdw
      - 300.100.100

        Платик _ КМГ-5-11-А8-300.100.104.cdw

        Накладка.cdw

        Рама _ КМГ-5-11-А8-300.100 СБ.cdw

        Гнутик _ КМГ-5-11-А8-300.100.106.cdw

        Гнутик _ КМГ-5-11-А8-300.100.107.cdw

        Концевая балка _ КМГ-5-11-А8-300 СБ.cdw

        Концевая балка _ КМГ-5-11-А8-300.100.100.cdw

        Стенка _ КМГ-5-11-А8-300.100.101.cdw

        Уселение _ КМГ-5-11-А8-300.100.105.cdw

        Лист подбуксовый _ КМГ-5-11-А8-300.100.103.cdw
      - 300.100.300

        Балка _ КМГ-5-11-А8-300.100.200.cdw

        Балка Сборочный чертеж _ КМГ-5-11-А8-300.100.300 СБ.cdw
      - Концевая балка _ КМГ-5-11-А8-300.100.100.cdw
      - 300.100.200

        Балка _ КМГ-5-11-А8-300.100.200.cdw

        Балка Сборочный чертеж _ КМГ-5-11-А8-300.100.200 СБ.cdw
  - уголок 1500.m3d
  - косынка 10.m3d
  - Колесо в сборе.cdw
  - ПЫльник 5.m3d
  - Кардан 2.m3d
  - лист подбуксовый.m3d
  - ребро.m3d
  - Лист гнутый.m3d
  - Упор
    - Ребро _ КМГ5-11-А8-300.100.501.cdw
    - Упор _ КМГ5-11-А8-300.100.500.cdw
  - Колесо.m3d
  - Деталь.m3d
  - лист 220-50.m3d
  - Шкив тормозной РМ500.m3d
  - букса.m3d
  - Втулка распорная - копия.m3d
  - Втулка зубчатая 30-2,5.m3d
  - настил.m3d
  - балка.a3d
  - Тележка грузовая.a3d
  - накладка - копия.m3d
  - кардан.m3d
  - Вал.m3d
  - Полумуфта зубчатая ТКГ-300 d-185.m3d
  - звязь.a3d
  - Кардан 4.m3d
  - Тележка грузовая Q=5 n .a3d
  - подем.a3d
  - вадила.a3d
  - ТОкоподвод грузовой тележки
    - Токоподвод грузовой тележки Сборочный чертеж _ КМГ-5-11-А8-300.100.500 СБ.cdw
  - Крышка.m3d
  - ТКГ 300
    - 2.m3d
    - 7.m3d
    - 8.m3d
    - 3.m3d
    - 1.m3d
    - 4.m3d
    - 6.m3d
    - 5.m3d
    - ТКГ300.a3d
  - ребро2.m3d
  - платик.m3d
  - РМ500
    - Вал _ РМ500-22 — копия.cdw
    - Вал _ РМ500-12.cdw
    - Редуктор РМ 500.m3d
    - Новая папка
      - Вал _ РМ500-22 — копия.cdw
      - Вал _ РМ500-12.cdw
      - Редуктор РМ 500.m3d
      - шпонка.m3d
      - РМ500-12.a3d
      - тіс.m3d
      - Вал РМ500-ти.m3d
      - РМ500-21.a3d
    - шпонка.m3d
    - РМ500-12.a3d
    - тіс.m3d
    - Вал РМ500-ти.m3d
    - РМ500-21.a3d
  - пояс нижний.m3d
  - накладка.m3d
  - БУКСА ПОД 130.m3d
  - Полумуфта ход тележки.m3d
  - Тележка грузовая Q=5т _ КМГ5-11-16-А8-У1-501.cdw
  - 4МТМ200 LA6. 22 кВт 960 об-мин .m3d
  - 265-270.m3d
  - обойма зучатая 30-2,5.m3d
  - Крышка - копия (2).m3d
  - поперечная балка.a3d
  - вланец.m3d
  - лист 5.m3d
  - лист боковой.m3d
- ЛИст 370-124 .m3d
- тросотбйник
  - тросотбойник.a3d
  - 150-200.m3d
  - стойка.m3d
  - 1500 уголок .m3d
- редуктор РМ350 - копия.m3d
- Устоновка буферов 900
  - Фланец.m3d
  - Устоновка буферов.a3d
  - Резиновая буфер.m3d
  - Пластина.m3d
- Кронштейн
  - Манорельс.m3d
  - 156+.cdw
  - зоглушка.m3d
  - Стойка.m3d
  - Раскос.m3d
  - Лист 140-70.m3d
  - Зоглушка _ КМГ5-11-16-А8-160.964.cdw
  - Стойка _ КМГ5-11-16-А8-160.961.cdw
  - Стойка.a3d
  - Стойка _ КМГ5-11-16-А8-160.962.cdw
  - Стойка _ КМГ5-11-16-А8-160.960.cdw
  - 406 .m3d
  - Раскос _ КМГ5-11-16-А8-160.963.cdw
- Кран мостовой Двухбалаочный Q-5 т Грейферный.stp
- настил.m3d
- втулка зубчатая Z=40 m=3.m3d
- Косынка 456.m3d
- 1004 - копия.m3d
- Накладка.m3d
- полоса -10140.m3d
- Опора редуктора.m3d
- Колесо холостая
  - Шпонка.m3d
  - Вал холостая.m3d
  - Втулка зубчатая.m3d
  - Крышка наружная.m3d
  - Букса.m3d
  - Сборка.a3d
  - Вал прводной.m3d
  - колесо 500.m3d
  - втулка распорная.m3d
  - Копия Сборка.a3d
  - Крышка внутренная.m3d
  - Крышка глухая.m3d
- Косынка 65-65.m3d
- Кольцо буфера.m3d
- лист 160-230.m3d
- Ушка 454.m3d
- Tormoz TKG160M.m3d
- 564564.dwg
- отбортовка.m3d
- Полумуфта электродвигатель МТН 211 В6 7,5 кВт 935 обмин.m3d
- Косынка.m3d
- 1004.m3d
- редуктор РМ350.m3d
- 5354.0.m3d
- Уголок 750.m3d
- настил2.m3d
- лист упора 4.m3d
- Рельс 18.m3d
- Косынка5.m3d
- Перила -3220.m3d
- Уголок 826.m3d
- Ход крана
  - 0.cdw
  - Кардан .m3d
  - Tormoz TKG-200.m3d
  - Полумуфта колеса.m3d
  - Кардан.m3d
  - Кардан _ КМГ5-11-А8-200.008.cdw
  - зубчатая втулка z38 m2.5.m3d
  - Кардан 2.m3d
  - Полумуфта.m3d
  - КМГ-5-11-А8-900.000 СБ.cdw
  - Крышка.m3d
  - Шкиф тормозной Редуктор РМ350.m3d
- настил - копия.m3d
- 596.m3d
- электордвигател 4МТҒ 132 №7,5.m3d
- 10139.5858.m3d
- Обойма зубчатая 155 z-38 .m3d
