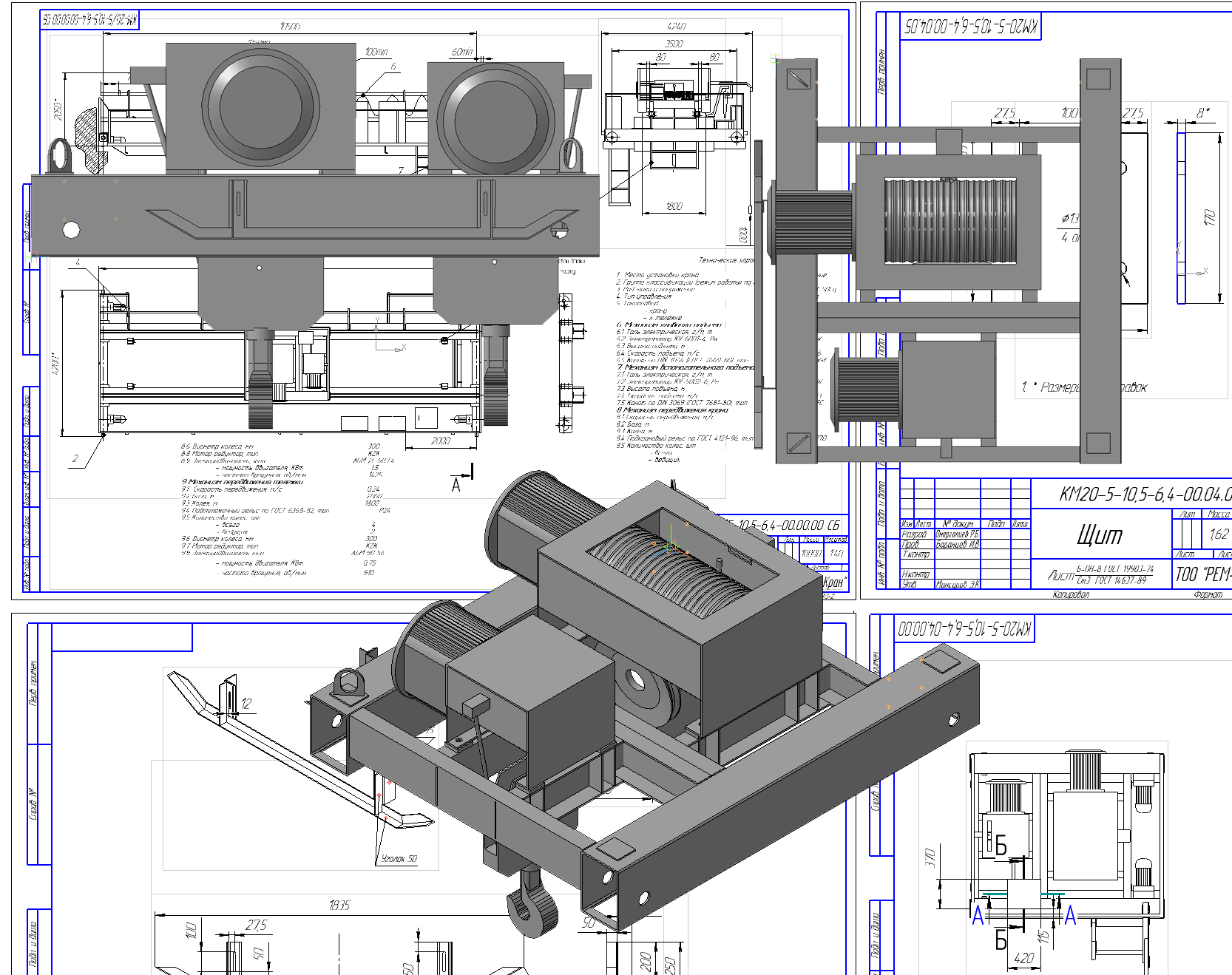

Мостовой кран грузоподьемностью 20 и 5 тонн 3D сборка

Кран мостовой одно блочный, ручной. Грузоподъемностью 20 и 5 тон(два отдельных барабана)

Технические характеристики
1. Место установки крана помещение
2. Группа классификации (режим работы) по ИСО 4301/1 2К
3. Род тока и напряжение переменный. 380В. 50Гц
4. Тип управления с пола
5. Токоподвод
- крану Гибкий кабель
- к тележке Кабельные подвески
6. Механизм главного подьема
6.1 Таль электрическая, г/п, т 20
6.2 Электроматор KV 6001-4, Рн 25kW
6.3 Высота подъема, м 6,4
6.4 Скорость подъема, м/с 0,066
6.5 Канат по DIN 3064 (ГОСТ 7669-80), mun 6х36WS+IWRC
7. Механизм вспомогательного подъема
7.1 Таль электрическая, г/п, т 5
7.2 Электроматор KV-5002-6, Рн 16kW
7.3 Высота подъема, м 6,4
7.4 Скорость подъема, м/с 0,133
7.5 Канат по DIN 3069 (ГОСТ 7681-80), mun 6х37+SFC
8 Механизм передвижения крана
8.1 Скорость передвижения, м/с 0,33
8.2 База, м 3500
8.3 Колея, м 10,5
8.4 Подкрановый рельс по ГОСТ 4121-96, mun КР70
8.5 Количество колес, шт
- всего 4
- ведущих 4
8.6 Диаметр колеса, мм 300
8.8 Мотор редуктор, тип KZK
8.9 Электродвигатель, тип AGM 2E 90 L4
- мощность двигателя, КВт 1,5
- частота вращения, об/мин 1425
9 Механизм передвижения тележки
9.1 Скорость передвижения, м/с 0,24
9.2 База, м 2060
9.3 Колея, м 1800
9.4 Подтележечный рельс по ГОСТ 6368-82, mun Р24
9.5 Количество колес, шт
- всего 4
- ведущих 2
9.6 Диаметр колеса, мм 300
9.7 Мотор редуктор, тип KZK
9.9 Электродвигатель тип AGM 90 S6
- мощность двигателя, КВт 0,75
- частота вращения, об/мин 910

Состав: 3D Сборка, детали, сборочные единицы, спецификация, 2D чертежи деталей. Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Мостовой кран грузоподьемностью 20 и 5 тонн 3D сборка

Кран мостовой однабалочный ручной\~$Люк.m3~
Кран мостовой однабалочный ручной\~$нцевая пластина.m3~
Кран мостовой однабалочный ручной\~$оры тележки.m3~
Кран мостовой однабалочный ручной\~$ощадка откл.m3~
Кран мостовой однабалочный ручной\~$чка люка.m3~
Кран мостовой однабалочный ручной\~$ышка ящика.m3~
Кран мостовой однабалочный ручной\Барабан 20 тонн.m3d
࠭ ⮢ 筮\ࠡ 5⮭.m3d
Кран мостовой однабалочный ручной\Булачок.m3d
Кран мостовой однабалочный ручной\Вал колеса .cdw
Кран мостовой однабалочный ручной\Вал колеса.m3d
Кран мостовой однабалочный ручной\Вал колесо .a3d
࠭ ⮢ 筮\ਠ ⮪ ࠭ _ -205-10,5-6,4-00.00.spw
Кран мостовой однабалочный ручной\Верхняя пластина усиления _ КМ-20-5-10,5-6,4-00.04.03.cdw
Кран мостовой однабалочный ручной\Вспомогательная
Кран мостовой однабалочный ручной\Вспомогательная
Кран мостовой однабалочный ручной\Гусак _ КМДО-20-5-03.00 СБ.spw
Кран мостовой однабалочный ручной\Гусак Сборка.a3d
Кран мостовой однабалочный ручной\Гусак Сборочный чертеж _ КМДО-20-5-03.00 СБ.cdw
Кран мостовой однабалочный ручной\Гусак.m3d
Кран мостовой однабалочный ручной\Дверь.m3d
Кран мостовой однабалочный ручной\Двигатель.m3d
Кран мостовой однабалочный ручной\Двигатель2.m3d
Кран мостовой однабалочный ручной\Деталь.m3d
Кран мостовой однабалочный ручной\Деталь5555.m3d
Кран мостовой однабалочный ручной\Дистанционная фтулка Б .cdw
Кран мостовой однабалочный ручной\кАЛИТКА БОЛЬШАЯ.m3d
Кран мостовой однабалочный ручной\Канат 777.m3d
Кран мостовой однабалочный ручной\Канат 888 малый.m3d
Кран мостовой однабалочный ручной\Канат 888.m3d
Кран мостовой однабалочный ручной\Канат малый.m3d
Кран мостовой однабалочный ручной\Канат.m3d
Кран мостовой однабалочный ручной\Канатоотбойник.m3d
Кран мостовой однабалочный ручной\Колесная база.a3d
Кран мостовой однабалочный ручной\Колесо _ КМОО-12,5Т-00.00.01.cdw
Кран мостовой однабалочный ручной\Колесо зубчатое.cdw
Кран мостовой однабалочный ручной\Колесо зубчатое.m3d
Кран мостовой однабалочный ручной\Колесо.m3d
Кран мостовой однабалочный ручной\Концевая балка.a3d
Кран мостовой однабалочный ручной\концевая пластина.m3d
Кран мостовой однабалочный ручной\Концевой упор Сборочный чертеж _ КМ20-5-10,5-6,4-00.04 СБ.spw
Кран мостовой однабалочный ручной\Концевой упор тележки Сборочный чертеж _ КМ20-5-10,5-6,4-00.04 СБ.cdw
Кран мостовой однабалочный ручной\Кран мостовой подвесной ручной.cdw
Кран мостовой однабалочный ручной\Крышка ящика.m3d
Кран мостовой однабалочный ручной\Крюк.m3d
Кран мостовой однабалочный ручной\КРЮК2.m3d
࠭ ⮢ 筮\릨 楢 몫⥫.cdw
Кран мостовой однабалочный ручной\Лыжи сборка.a3d
Кран мостовой однабалочный ручной\Лыжи.m3d
Кран мостовой однабалочный ручной\Люк.m3d
Кран мостовой однабалочный ручной\Механизм передвижения
Кран мостовой однабалочный ручной\Механизм передвижения
Кран мостовой однабалочный ручной\Механизм передвижения
Кран мостовой однабалочный ручной\Механизм передвижения тележки.spw
Кран мостовой однабалочный ручной\Монорельса токаподвода.m3d
Кран мостовой однабалочный ручной\МОТОР РЕДУКТОР.m3d
Кран мостовой однабалочный ручной\Накладка кольца _ КМ-20-5-10,5-6,4-00.04.02.cdw
Кран мостовой однабалочный ручной\Накладка концевого упора.cdw
Кран мостовой однабалочный ручной\Накладка под отв гусак.m3d
Кран мостовой однабалочный ручной\Накладка труба токоподвод.m3d
Кран мостовой однабалочный ручной\накладка.m3d
Кран мостовой однабалочный ручной\Не понятно _ КМ20-5-10,5-6,4-00.05 СБ.cdw
Кран мостовой однабалочный ручной\Нижняя пластина
Кран мостовой однабалочный ручной\Общий вид крана.cdw
Кран мостовой однабалочный ручной\Опоры на тележке.m3d
Кран мостовой однабалочный ручной\Опоры тележки.a3d
Кран мостовой однабалочный ручной\Опоры.a3d
Кран мостовой однабалочный ручной\Опоры2.a3d
Кран мостовой однабалочный ручной\Перила боковая.m3d
Кран мостовой однабалочный ручной\пЕРИЛА ДЛИННАЯ.m3d
Кран мостовой однабалочный ручной\Перила косая.m3d
Кран мостовой однабалочный ручной\Перила малая.m3d
Кран мостовой однабалочный ручной\Перила средняя.m3d
Кран мостовой однабалочный ручной\Петля.cdw
Кран мостовой однабалочный ручной\Пластина крепления.m3d
Кран мостовой однабалочный ручной\Пластина упоры тележки.m3d
࠭ ⮢ 筮\⨭ ᨫ ⥫ 2.m3d
Кран мостовой однабалочный ручной\Пластина усиления тележка конц балка.m3d
Кран мостовой однабалочный ручной\Площадка малая.m3d
Кран мостовой однабалочный ручной\Площадка откл.m3d
Кран мостовой однабалочный ручной\Площадка средняя.m3d
Кран мостовой однабалочный ручной\площадка.m3d
Кран мостовой однабалочный ручной\Поручень.m3d
Кран мостовой однабалочный ручной\Пролет крана.cdw
Кран мостовой однабалочный ручной\Пролет кранангорнрг.cdw
Кран мостовой однабалочный ручной\Пульт
Кран мостовой однабалочный ручной\Пульт Уголок прогиб.m3d
Кран мостовой однабалочный ручной\Рама тележки _ КМДО-20-5-02.00 СБ.spw
Кран мостовой однабалочный ручной\Рама тележки Сборочный чертеж _ КМДО-20-5-02.00 СБ.cdw
Кран мостовой однабалочный ручной\Распорная втулка .cdw
Кран мостовой однабалочный ручной\Ручка люка.m3d
Кран мостовой однабалочный ручной\Сборка.a3d
Кран мостовой однабалочный ручной\Сборочная спецификация крана мостового spw.spw
Кран мостовой однабалочный ручной\Сборочный чертеж Мостового
Кран мостовой однабалочный ручной\Стойки площадки .m3d
Кран мостовой однабалочный ручной\Тележка грузовая _ КМ20-5-10,5-6,4-05.00.00.spw
Кран мостовой однабалочный ручной\Тележка.m3d
Кран мостовой однабалочный ручной\Тележка2.m3d
Кран мостовой однабалочный ручной\Тельфер.m3d
Кран мостовой однабалочный ручной\Тельфер2.m3d
Кран мостовой однабалочный ручной\Токоподвод крана
Кран мостовой однабалочный ручной\Труба между мостами.m3d
Кран мостовой однабалочный ручной\Труба ток большая.m3d
Кран мостовой однабалочный ручной\Уголок лыжы.m3d
Кран мостовой однабалочный ручной\Упорная пластина.m3d
Кран мостовой однабалочный ручной\Упорное кольцо резиного буфера.cdw
Кран мостовой однабалочный ручной\Упоры тележки.m3d
Кран мостовой однабалочный ручной\Усиление швеллера.m3d
Кран мостовой однабалочный ручной\Установка буферов _ КМ20-5-10,5-6,4-01.00.00.spw
Кран мостовой однабалочный ручной\Установка упор КМ20-5-10,5-6,4-01.00.00 СБ.cdw
Кран мостовой однабалочный ручной\Ушко петли.m3d
Кран мостовой однабалочный ручной\Фальш пластина.m3d
Кран мостовой однабалочный ручной\Хлапушка Вал.m3d
Кран мостовой однабалочный ручной\Хлапушка каркас.m3d
Кран мостовой однабалочный ручной\Хлопушка.a3d
Кран мостовой однабалочный ручной\Холостое колесо.a3d
Кран мостовой однабалочный ручной\Что то.m3d
Кран мостовой однабалочный ручной\Швеллер площадка.m3d
Кран мостовой однабалочный ручной\Швеллер.m3d
Кран мостовой однабалочный ручной\Швеллер775.m3d
Кран мостовой однабалочный ручной\Швеллер850.m3d
Кран мостовой однабалочный ручной\Щит _ КМ20-5-10,5-6,4-00.04.05.cdw
Кран мостовой однабалочный ручной\Ящик электрический _ КМ20-5-10,5-6,4-04.00.00.cdw
Кран мостовой однабалочный ручной
