Конкурс асов 3D-моделирования

«Конструирование и расчеты ковшового элеватора для распылительной сушилки»

Тульский государственный университет
Кафедра «Технологические системы пищевых, полиграфических и упаковочных производств»
Курсовой проект по дисциплине: «Конструирование и расчеты машин и аппаратов»
На тему: «Конструирование и расчеты ковшового элеватора для распылительной сушилки»
Тула 2019

Исходные данные для расчета ковшового элеватора
Род груза – пшеничные отруби;
Производительность – Q = 10 т/ч;
Высота подъема груза – H = 7м;
Насыпная плотность пшеничных отрубей ρ = 0,3 т/м.

Содержание
Введение 2
2. Ковшовый элеватор ЦС-320 3
3 Конструкторский раздел 6
3.1 Тяговый элемент 6
3.2 Ковши 6
3.3 Башмак и загрузочные устройства 6
3.4 Головка и разгрузочные устройства 7
3.5 Корпус 8
3.6 Расчет ковшового элеватора ЦС-320 8
Заключение 14
Библиографический список 15

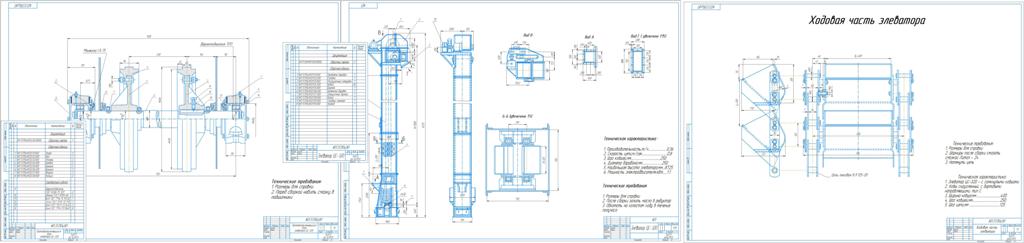

Состав: Элеватор ЦС-320(СБ, Спецификация),Противоотклоняющийся блок элеватора ЦС-320(СБ, спецификация), Ходовая часть элеватора, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / «Конструирование и расчеты ковшового элеватора для распылительной сушилки»

Элеватор ЦС-320(СБ).cdw
ПЗ.doc
Противоотклоняющийся блок элеватора ЦС-320 спецификация.cdw
Противоотклоняющийся блок элеватора ЦС-320(СБ).cdw
Ходовая часть элеватора.cdw
