Конвейер ламельный дозирующий

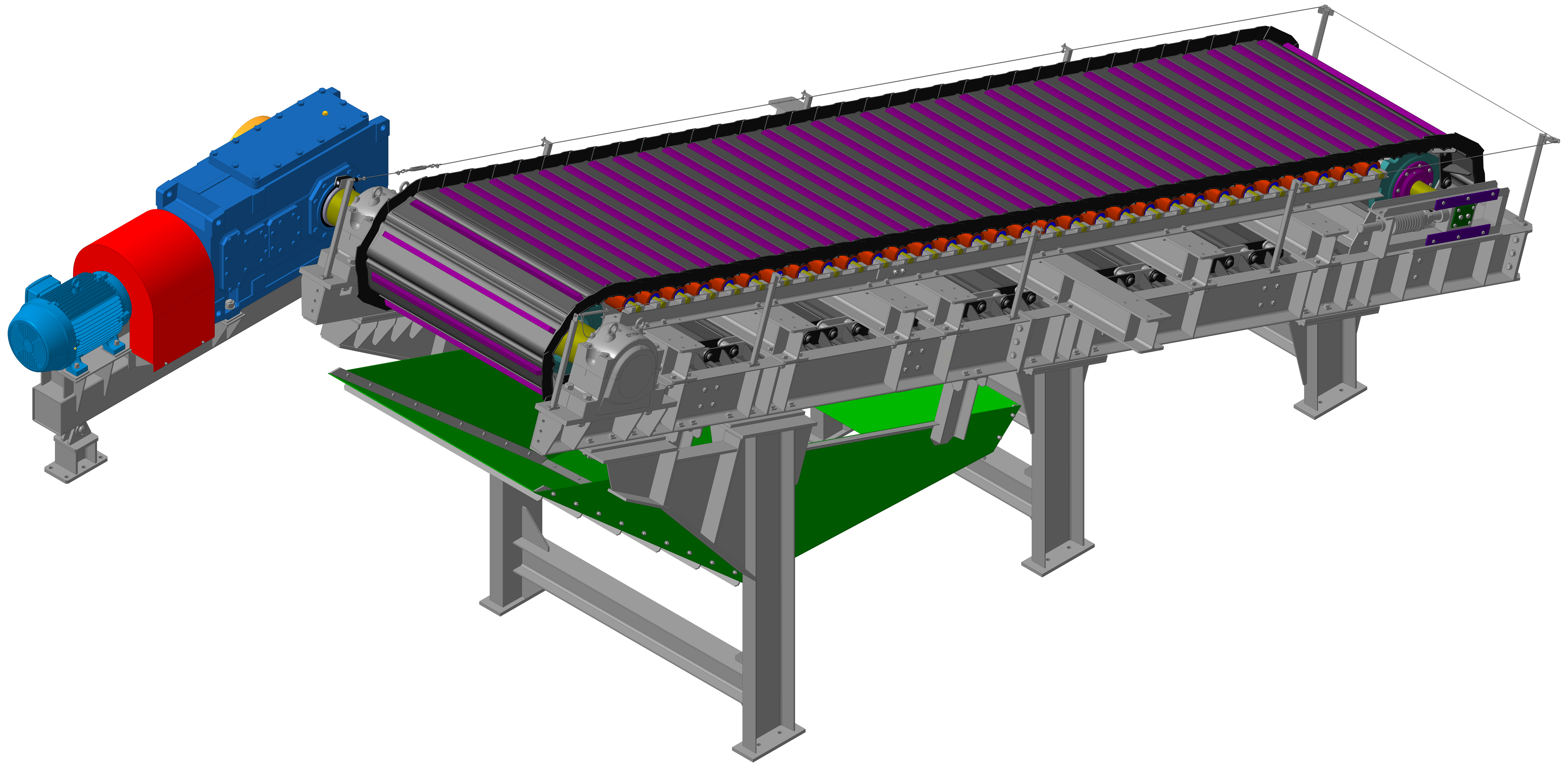

Конвейер ламельный дозирующий предназначен для объемного дозирования и подачи из бункеров сырьевых материалов путем регулирования скорости перемещения пластинчатой цепи.
Он применяется в составе комплекса оборудования автоматизированной технологической линии.

Техническая характеристика конвейера:

Длина, м: 6,8;
Ширина, мм: 1400;
Дозируемый продукт: доломиты, брикеты, кокс;
Скорость движения цепи - переменная (частотная регулировка электродвигателя);
Размер гранул до, мм: 150;
Привод
Электродвигатель (габаритная модель) - WEG 200L6
мощность, кВт: 22;
частота вращения вала, об./мин: 965 (частотная регулировка в интервале от 750 до 1000 об./мин);
Редуктор (габаритная модель) - FLENDER B4DH типоразмер 12
мощность, кВт: 33;
частота вращения выходного вала, об./мин: 4,5
Выключатель конвейера тросовый - SIEMENS 3SE7150-1BD00
Соединение валов электродвигателя и редуктора - гидродинамическая муфта VTK 487 TVG фирмы VOITH (Германия) (в модели представлена УСЛОВНО).
Крепление приводной звездочки на валу - зажимная муфта BIKON 2006-220/250 (BIKON Technik - Германия) (в модели представлена более чем УСЛОВНО).

Присутствуют незначительные ошибки в сопряжениях деталей.

Состав: 3D сборка без истории построения Язык документа

Софт: STEP / IGES 203
