Конвейер пластинчатый дозирующий

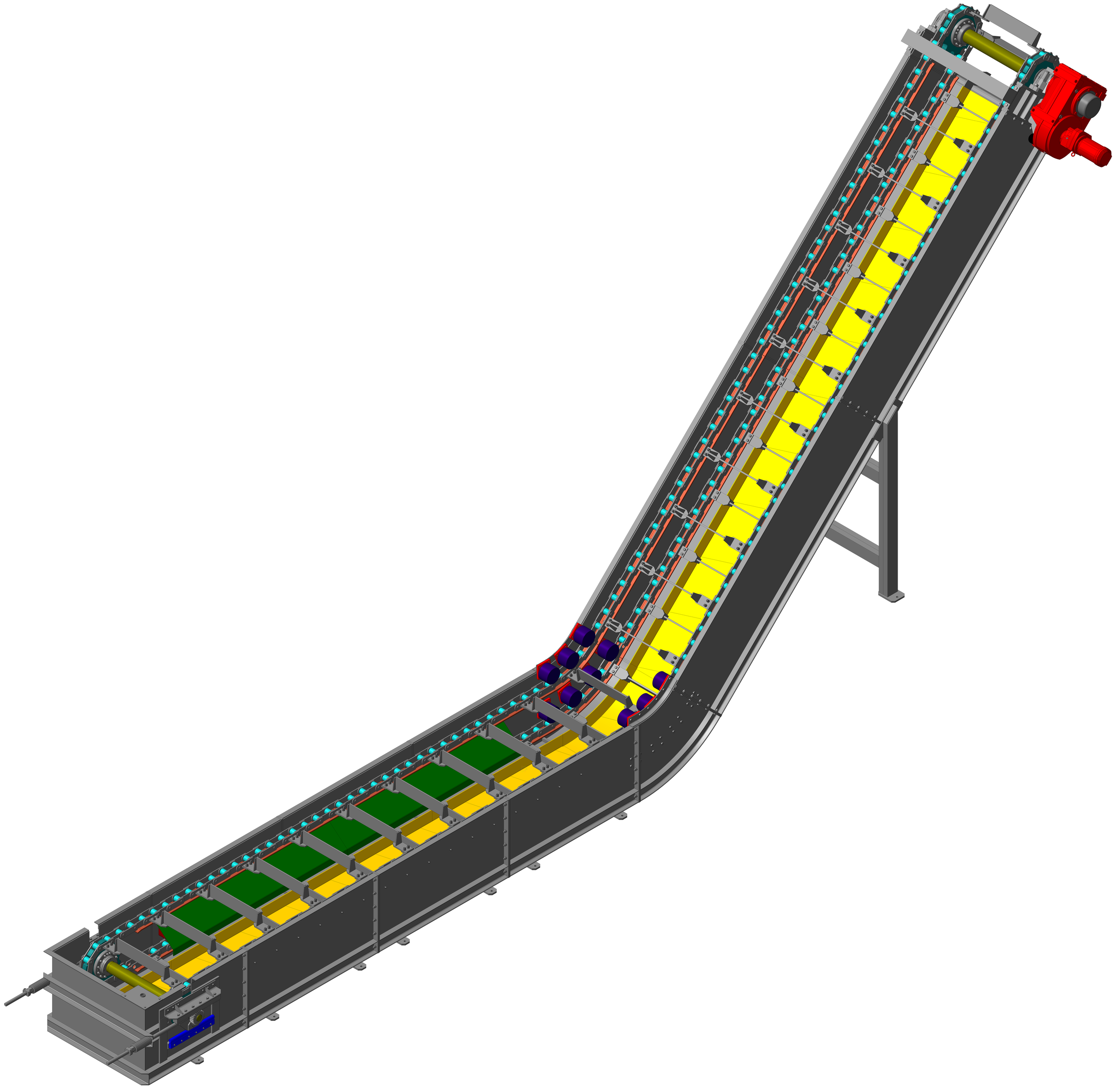

Данный конвейер предназначен для дозированной загрузки гранул (шариков расплава). Он входит в комплекс оборудования автоматизированной линии переплавки материала (вагранки).

ВНИМАНИЕ!!! С целью сокращения сроков моделирования, я намеренно, в нескольких местах, разорвал цепи (уж очень не хотелось тратить время на подгонку сопряжений).
В связи с этим, Ваш главный ориентир - техническое описание конвейера, которое приведено ниже.

В сборке отсутствует небольшое количество метизов.

Техническая характеристика конвейера

Рабочая длина, м: 16;
Рабочая ширина, мм: 650;
Рабочая высота, м: 5,22;
Скорость движения цепи, м/мин: 3,5;
Привод - мотор-редуктор Sew Eurodrive FH127B/GR77DRE100LC4/TF
Мощность, кВт: 3;
Частота вращения, об./мин: 2,3;
Угол излома линии конвейера, град.: 45
Цепь по DIN 8165, типоразмер FV 315.
Длина цепи, мм: 29440;
Количество цепей, шт.: 2.
Зонд-выключатель уровня кондуктометрический (в модели отсутствует, место его установки не перепутаете - в углу натяжной станции) NES-LEAE3 производства фирмы KOBOLD Messring GmbH (Германия).

Футеровка рабочих поверхностей, образующих желоб - листовая износостойкая сталь марки HARDOX 500.
Материал направляющих для роликов пластинчатой цепи - листовая износостойкая сталь марки HARDOX 400.

Состав: 3D сборка без истории построения Язык документа
