Проект пластинчатого конвейера

Кубанский государственный технологический университет
Кафедра машины и аппараты пищевых производств
Курсовая работа по дисциплине Подъемно-транспортные установки
На тему: Проект пластинчатого конвейера
Краснодар 2012

Цель курсового проекта - разработка проекта пластинчатого конвейера, со-стоящего из привода, представляющего собой электродвигатель, цилиндрический двухступенчатый редуктор, упругую жесткую муфты, рамы, приводной звездочки, цепи, промежуточных секций и секций загрузки и выгрузки, натяжной звездочки и натяжного устройства (натяжная система). В цель проекта так же входит освоить методику проектирования и расчета подъемно-транспортного оборудования, закрепить знания по дисциплинам: подъемно-транспортное оборудование, детали машин, теория машин и механизмов, метрология, сопротивление материалов, основы взаимозаменяемости.
Пояснительная записка 42 листа, 5 рисунков, 12 таблиц, 5 источников.
Графическая часть: 2,5 листа формата А1.
Техническая характеристика:
Длина-40 м
Производительность-55 тонн в смену
Транспортируемый груз-стеклянная банка
Масса-2000 кг
Мощность-7,5 кВт

Состав: Пластинчатый конвейер (ВО), Натяжная система (ВО), Деталировка(вал, крышка, корпус подшипника), ПЗ Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
пластинчатый конвейер\вал П.cdw
пластинчатый конвейер\корпус подшипника П.cdw
пластинчатый конвейер\крышка П.cdw
пластинчатый конвейер\натяжная система П.cdw
пластинчатый конвейер\Реферат.docx
пластинчатый конвейер\Содержание1.docx

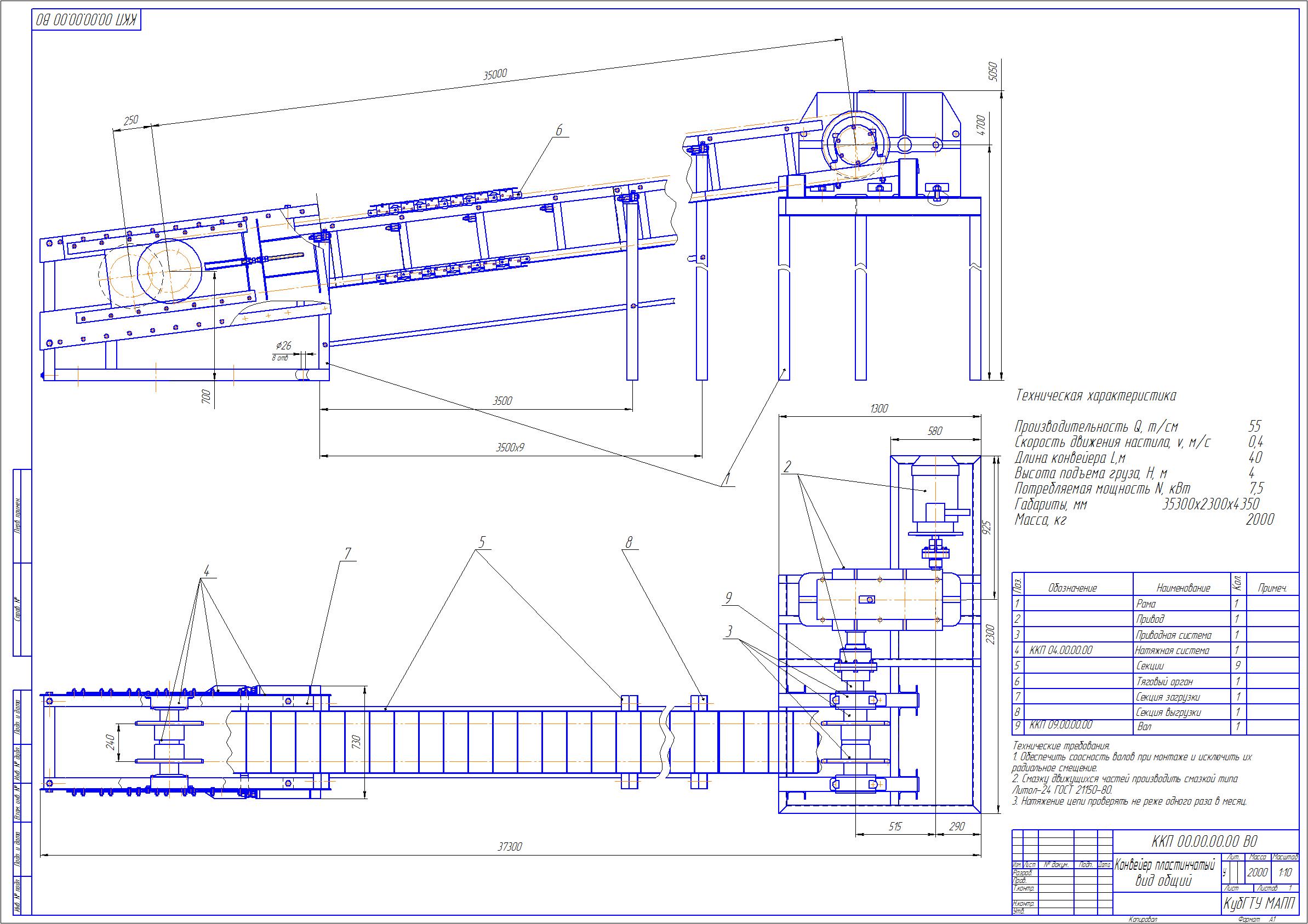

пластинчатый конвейер\Чертеж ВО П.cdw
пластинчатый конвейер
