Цепь М112-1-125-1

Цепь М112-1-125-1. В моем случае применялась для цепного транспортера сыпучих материалов, а именно зерна. На стандартные звенья цепи дополнительно приваривались пластины крепления скребков и пластины выравнивания слоя насыпного материала.

Состав: В Компас 16.1,3: 3D детали, 3D сборка, чертежи основной сборки и доп деталей. DXF и фрагменты доп деталей.

Софт: КОМПАС-3D 16.1.3

Файлы:

Цепь М112-1-125-1/

Цепь М112-1-125-1/Звено цепи М112-1-125-1 _ М112-1-125-1 .00 СБ.a3d

Цепь М112-1-125-1/Втулка цепи _ М112-1-125-1 .01.m3d

Цепь М112-1-125-1/Деталь.m3d

Цепь М112-1-125-1/Чертежи/

Цепь М112-1-125-1/Чертежи/Сектор цепи тяговой пластинчитой М112-1-125-1 _ М112-1-125-1 СБ.spw

Цепь М112-1-125-1/Чертежи/Пластина вспомогательная _ М112-1-125-1 .03-01.cdw

Цепь М112-1-125-1/Чертежи/Сектор цепи тяговой пластинчитой М112-1-125-1 _ М112-1-125-1 СБ.cdw

Цепь М112-1-125-1/Чертежи/Пластина крепления скребка _ М112-1-125-1 .03.cdw

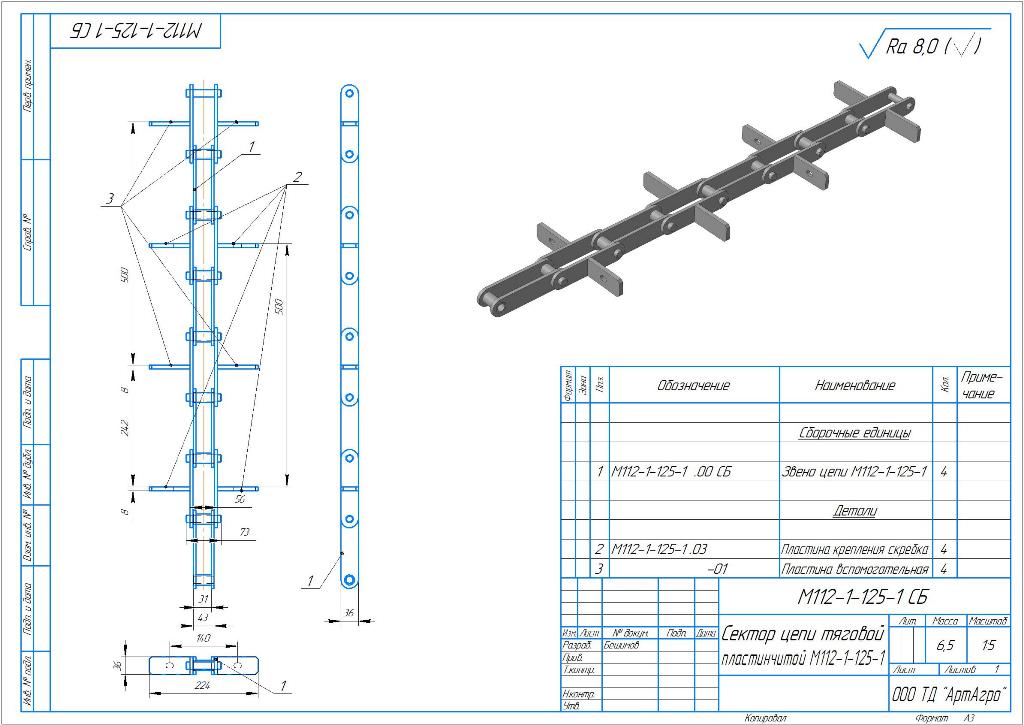

Цепь М112-1-125-1/Сектор цепи тяговой пластинчитой М112-1-125-1 _ М112-1-125-1 СБ.jpg

Цепь М112-1-125-1/DXF/

Цепь М112-1-125-1/DXF/Пластина крепления скребка _ М112-1-125-1 .03. 8мм. 100шт..dxf

Цепь М112-1-125-1/DXF/Пластина вспомогательная _ М112-1-125-1 .03-01. 8мм. 100шт..frw

Цепь М112-1-125-1/DXF/Пластина вспомогательная _ М112-1-125-1 .03-01. 8мм. 100шт..dxf

Цепь М112-1-125-1/DXF/Пластина крепления скребка _ М112-1-125-1 .03. 8мм. 100шт..frw

Цепь М112-1-125-1/Сектор цепи тяговой пластинчитой М112-1-125-1 _ М112-1-125-1 СБ.a3d

Цепь М112-1-125-1/Пластина крепления скребка _ М112-1-125-1 .03.m3d
