Расчет пластинчатого конвейера Q=300 т/ч, Высота транспортирования Н=8 м
Тверской государственный технический университет
Кафедра «Строительные дорожные машины и оборудованием»
Курсовой проект по дисциплине «Машины непрерывного транспорта»
На тему «Проектирование и расчет пластинчатого конвейера»
Тверь 2021
Исходные данные:
Производительность Q=300 т/ч
Горизонт. Проекция трассы L=120 м
Высота транспортирования Н=8 м
Класс использования по времени В4
Класс использования производительности ПЗ
Класс использования по грузоподъемности НЗ
Класс использования по нагружению ЦЗ
Место установки - открытая площадка
Тип загрузочного устройства – воронка
Тип разгрузочного устройства – головные звездочки
Вид груза – щебень
Насыпная плотность p=1800 кг/м3
Степень абразивности D
Крупность, размер частиц, a =10…..60 мм
Угол естественного откоса в покое Фn=40о
Подвижность частиц - средняя

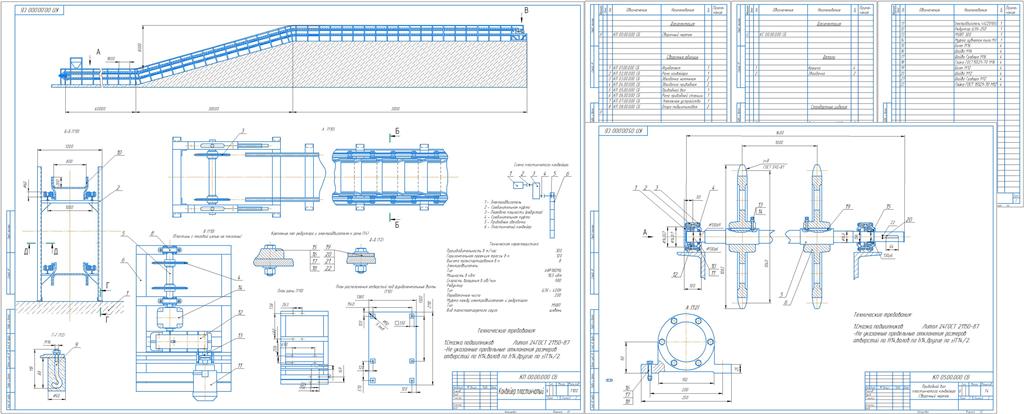

Графическая часть содержит общий вид пластинчатого конвейера, чертеж приводного вала, спецификации к ним.
Содержание
1. Исходные данные: 3
2. Конструкторская схема конвейера. 4
3. Определение основных параметров 5
3.1. Выбор типа настила и определение его ширины 5
3.2. Проверка обеспечения заданной производительности. 7
4. Приближенный тяговый расчет. 8
5. Тяговый расчёт. 10
6. Определение мощности и предварительный выбор двигателя 11
7. Кинематический расчёт. 12
8. Расчет и выбор редуктора. 12
8.1. Анализ полученных вариантов. 13
9. Определение расчётного натяжения тягового элемента. 14
9.1. Расчёт приводного вала. 15
10. Выбор тормоза 16
11. Выбор муфт. 17
11.Натяжное устройство. 19
Список используемой литературы: 21
Состав: Общий вид (СЧ), Приводной вал (СЧ), Спецификация
Софт: КОМПАС-3D 16.1
