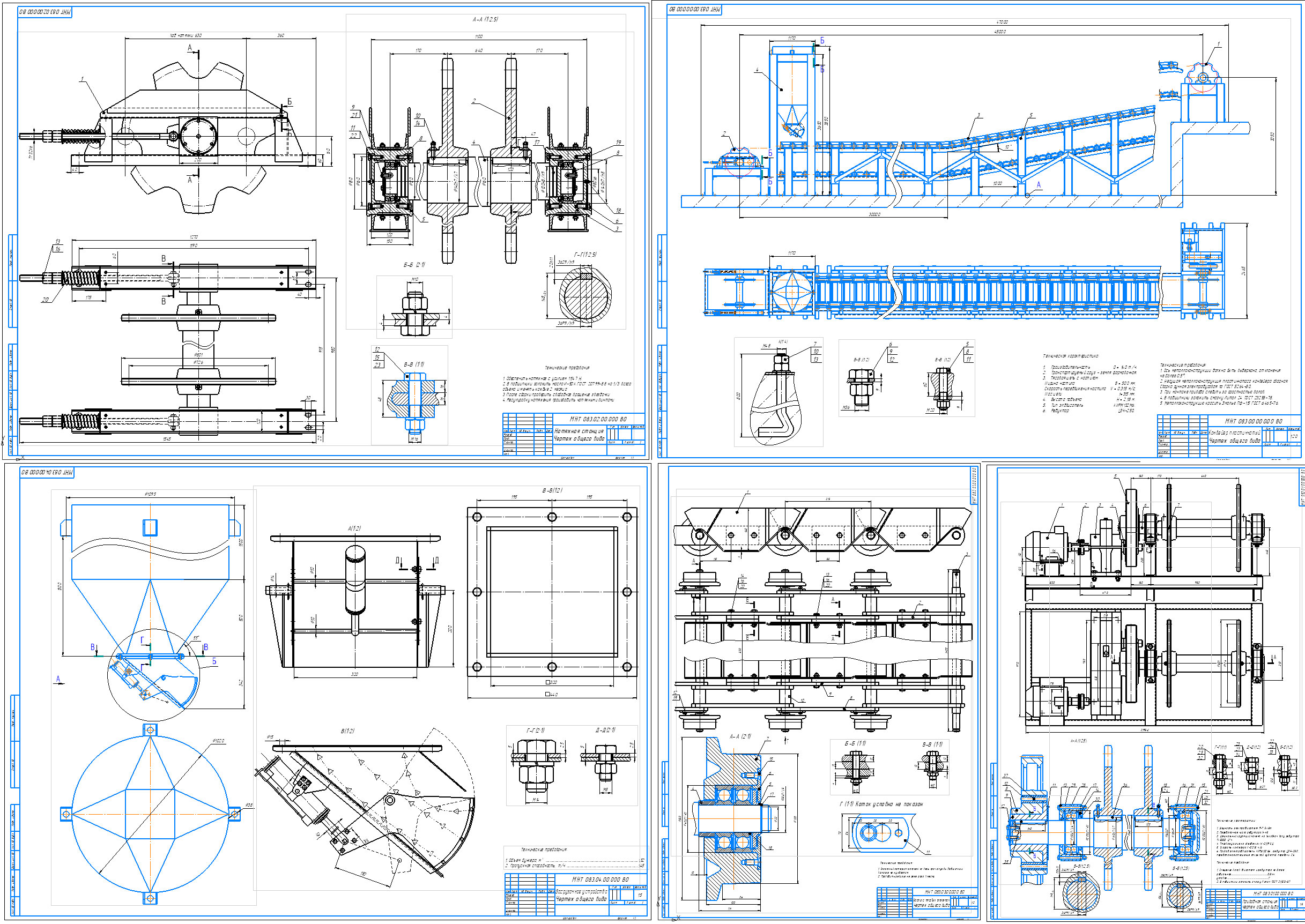

Конвейер пластинчатый Q=140 т/ч

КФ МГТУ им. Н. Э. Баумана
Кафедра подъемно-транспортные системы
Курсовой проект по дисциплине "Конструкция машины непрерывного транспорта"
На тему "Проектирование машины непрерывного транспорта"
2020

Исходные данные:
Транспортируемы груз - земля формовочная
Насыпная масса - 1,3 т/м^3
Производительность - 140 т/ч
L1- 30 м
L2 - 15 м
Угол наклона - 10 градусов
Условия работы - тяжелые

Техническая характеристика конвейера:
1. Производительность Q = 140 т/ч.
2. Транспортируемый груз - земля формовочная.
3. Тяговая цепь с настилом:
Ширина настила В = 500 мм,
Скорость передвижения настила V = 0,315 м/с,
Шаг цепи t=315 мм.
4. Высота подъема H = 2,18 м.
5. Тип эл.двигатель АИРМ132М6.
6. Редуктор Ц3У-250.

СОДЕРЖАНИЕ
РЕФЕРАТ 4
ВВЕДЕНИЕ 6
1. Анализ исходных данных и описание схемы трассы 7
2. Определение объемной производительности 8
3. Определение предварительной скорости движения 8
4. Выбор типа настила 8
5. Определение ширины настила 9
6. Расчет распределенных масс 10
7. Выбор коэффициентов сопротивления движению полотна 10
8. Тяговый расчет 10
9. Выбор двигателя, передаточного механизма и тормоза 14
10. Расчет открытой зубчатой передачи 16
11. Расчет приводного вала и натяжной оси 21
12. Расчет шпоночных соединений 25
13. Расчет приводных и наятяжных звездочек конвейера 26
14. Расчет подшипников приводного вала и оси натяжного устройства 28
15. Инновационное решение 30
16. Выбор муфты 31
Список используемой литературы 32
