Саратовский государственный технический университет
имени Гагарина Ю.А
ИНСТИТУТ МАШИНОСТРОЕНИЯ, МАТЕРИАЛОВЕДЕНИЯ И ТРАНСПОРТА
Кафедра «Инженерная геометрия и основы САПР»
дисциплина: Машины и оборудование непрерывного транспорта
тема: Расчет пластинчатого конвейера
2023г
Исходные данные:
Производительность Q = 50 т/ч.
Дальность транспортирования L = 50 м.
Материал – кокс.
Угол наклона β = 0°.
Максимальный размер d = 30 мм.
Натяжное устройство – винтовое.
Условия и режимы работы – средние.
Высота подъема груза H = 0 м.
СОДЕРЖАНИЕ
1 АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ ПЛАСТИНЧАТЫХ КОНВЕЙЕРОВ 5
1.1 Общие сведения о пластинчатых конвейерах 5
1.2 Устройство пластинчатых конвейеров 7
2 РАСЧЕТ ПЛАСТИНЧАТОГО КОНВЕЙЕРА 16
2.1 Расчет основных параметров 20
2.2 Тяговый расчет, расчет привода 26
2.3 Прочностной расчет натяжного устройства 30
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 35

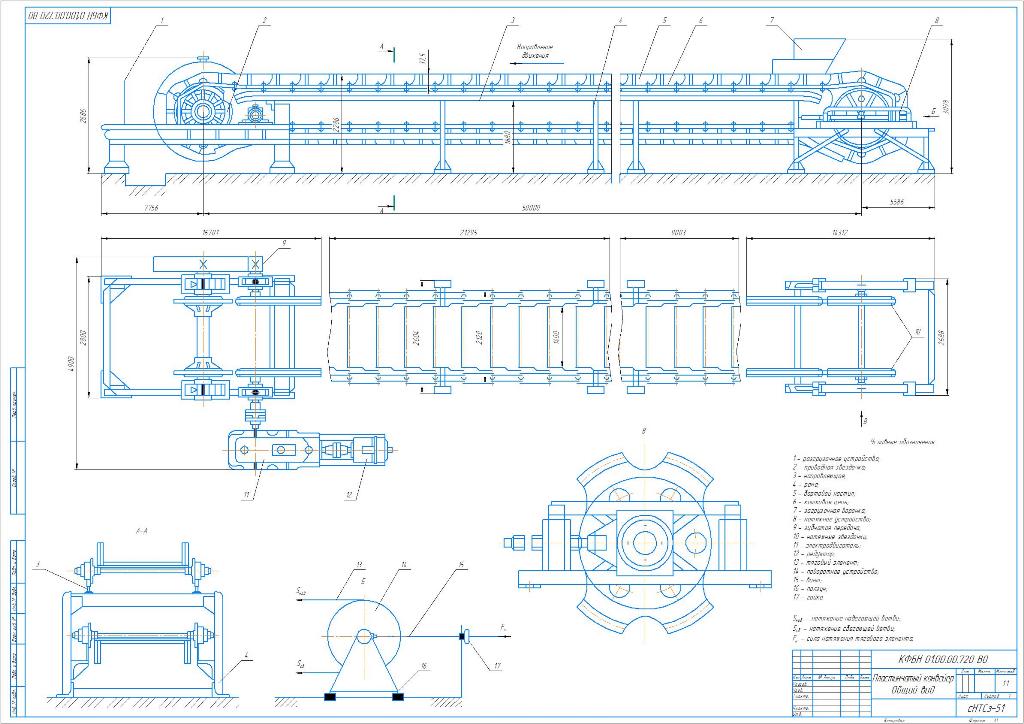

Графическая часть – общий вид конвейера, дополнительно дать натяжное устройство на формате А1.
