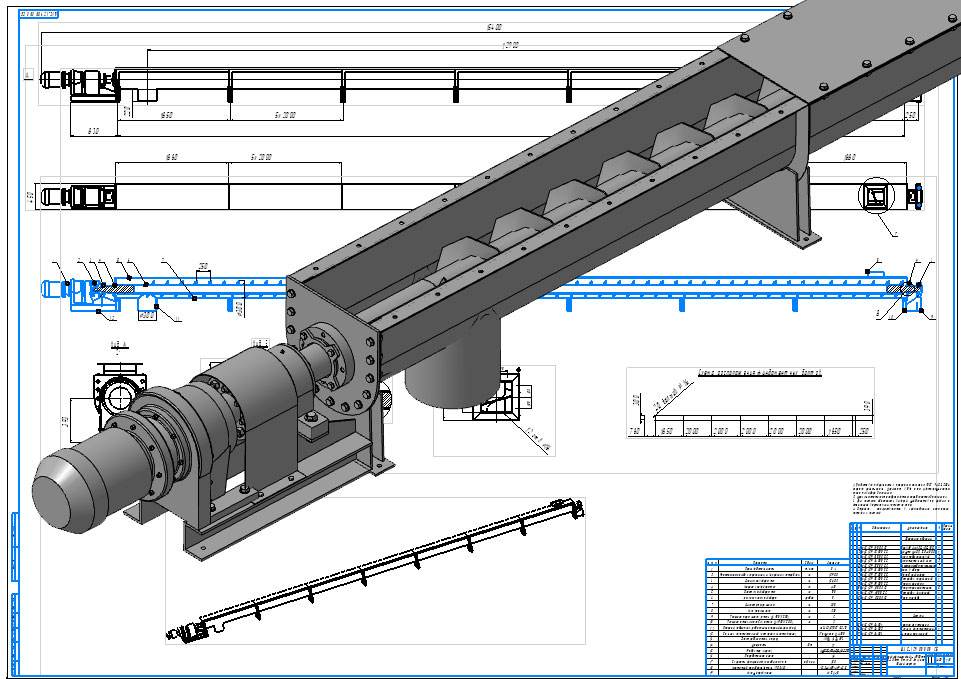

3D Модель Конвейер шнековый L-12900 D-300 Q-8,4 тн/час

2236

200

3D модель 3D Модель Конвейер шнековый L-12900 D-300 Q-8,4 тн/час

Конвейер шнековый длина 12900 мм, диаметр шнека 300 мм., производительность 8,4 тн. Угол наклона конвейера 0.

3D Модели Винтовой Конвейер шнековый

Автор

Анатолий

Дата

15.01.2018

Язык

Русский

Состав

3D сборка, полная деталировка , общий чертеж.

Софт

КОМПАС-3D 14 Как открыть?

Содержимое архива

Модель шнековый конвейер
- Привод
  - Крышка подшипника сквозная.m3d
  - Сборка полумуфта с пальцами.a3d
  - Сборка корпус подшипника глухой.a3d
  - прокладка.m3d
  - Полумуфта 1.m3d
  - Корпус подшипника.m3d
  - втулка распорная.m3d
  - Палец аммортизатора.m3d
  - Крышка подшипника глухая.m3d
  - аммортизатор.m3d
  - Полумуфта 2.m3d
  - Сборка корпус подшипника сквозной.a3d
- Сборка конвейер 12900.a3d
- шнек
  - Сборка шнек.a3d
  - шайба упорная.m3d
  - Вал холостой.m3d
  - труба на шнек.m3d
  - Шнек 300x159 N54 L13500.m3d
  - шайба упорная полумуфты.m3d
  - Вал приводной.m3d
- опоры
  - Усилитель поперечный.m3d
  - Кожух.m3d
  - швеллер рамы левый.m3d
  - Усилитель рамы.m3d
  - швеллер рамы правый.m3d
  - Сборка опора промежуточная.a3d
  - Лапа подшипниковой опоры.m3d
  - Плита фундаментная.m3d
  - концевая опора.a3d
  - Косынка подшипниковой опоры.m3d
  - Усилитель.m3d
- моторредуктор МСЦ2
  - редуктор.m3d
  - двигатель тело.m3d
  - Сборка моторредуктор 4МСЦ2-125.a3d
  - Лапа двигателя.m3d
  - Вал.m3d
- ШКС Общий чертеж.cdw
- Корпус
  - Желоб.m3d
  - Сборка загрузочная воронка.a3d
  - Сборка фланец загрузки.a3d
  - Угол фланца.m3d
  - стенка опоры.m3d
  - Крышка загрузочная.m3d
  - воротник загрузки.m3d
  - Шит.m3d
  - воротник выгрузки.m3d
  - Сборка корпус.a3d
  - усилитель желоба.m3d
  - Сборка загрузочная крышка.a3d
  - Сборка желоб.a3d
  - Сборка крышка глухая.a3d
  - Угол крышки.m3d
  - уплотнение
    - Фланец.m3d
    - Сборка уплотнение.a3d
    - Набивка.m3d
    - Сборка щит.a3d
    - Корпус.m3d
  - Крышка глухая.m3d
  - Проставка угол.m3d
