Винтовой конвейер d=110

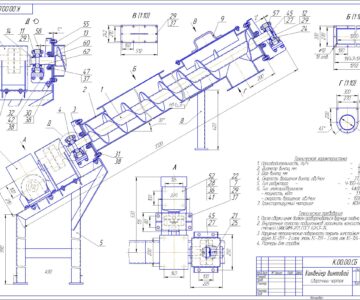

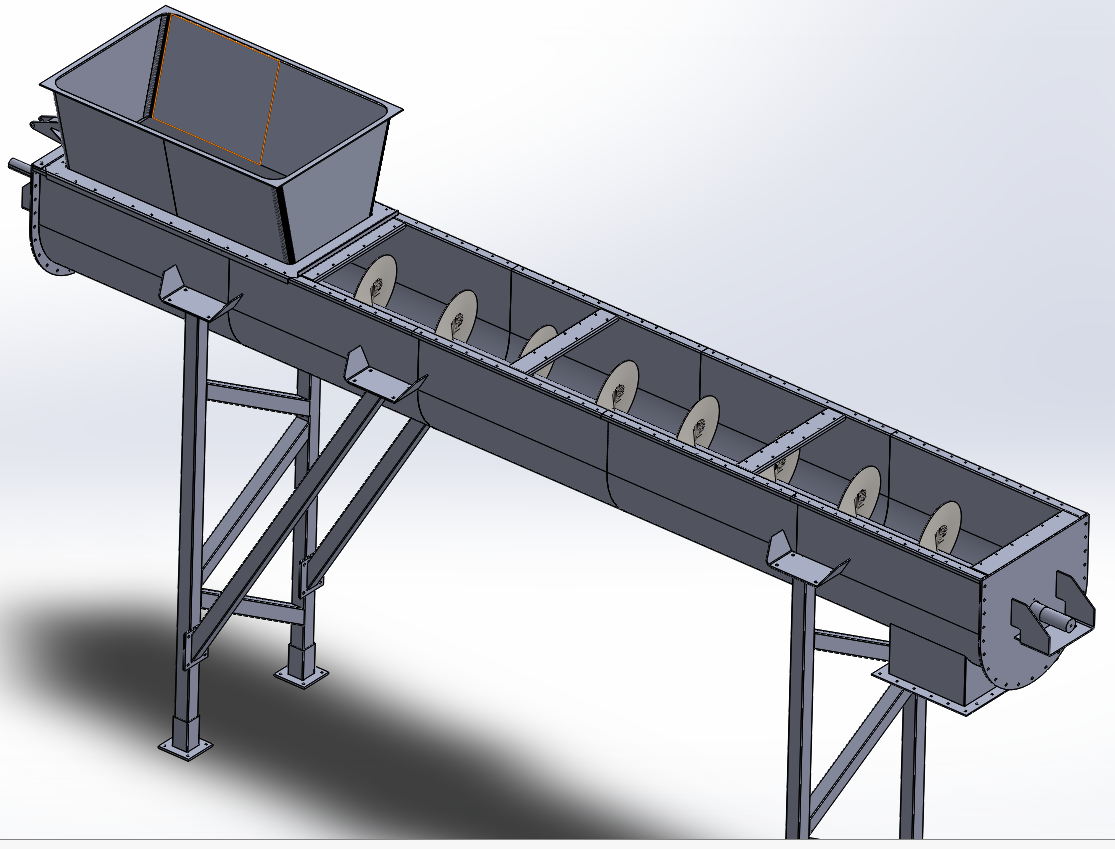

В моей работе представлен шнековый транспортер для транспортировки строй материалов (песка, цемента, щебня).
МОТОР-РЕДУКТОР 5 КВТ.
Длина -10000мм , Высота 5500мм , Ширина 1500мм , Шаг винта 850мм , Диаметр винта 1100мм .

Состав: 3D Сборка

Софт: SolidWorks 17
