Барабан натяжной диаметр - 219 мм

Барабан натяжной конвейера, длина - 800 мм, диаметр - 219 мм, посадочный диаметр подшипников - 35 мм

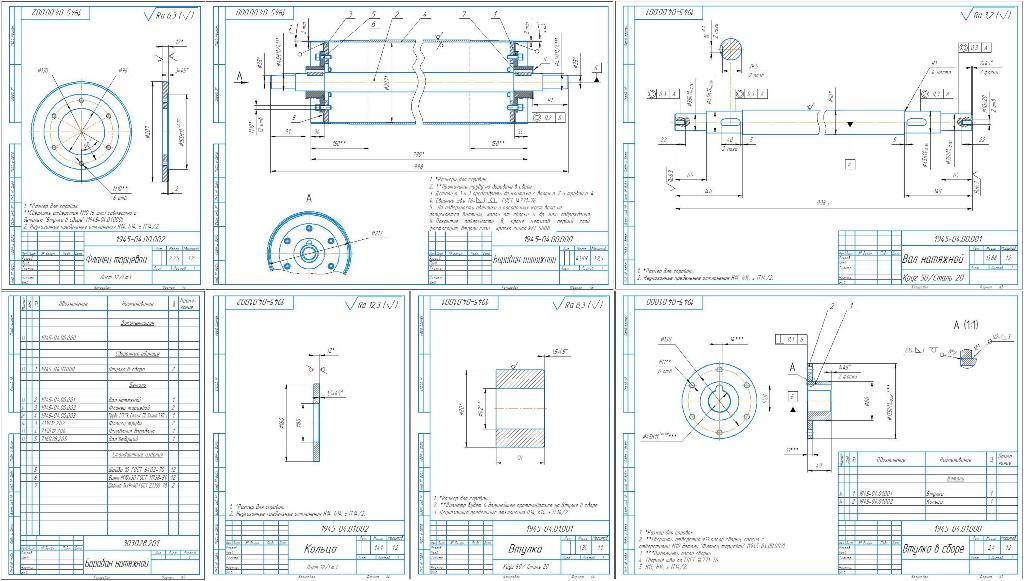

Состав: Сборочный чертеж (СБ), Спецификация (СП), Деталировка

Софт: КОМПАС-3D 3D V16

Файлы:

Барабан натяжной СП.spw

1945-04.01.002 - Кольцо.cdw

1945-04.00.002 - Фланец торцевой.cdw

1945-04.01.000 - Втулка в сборе.cdw

1945-04.01.001 - Втулка.cdw

1945-04.00.001 - Вал натяжной.cdw

1945-04.00.000 - Барабан натяжной СБ.cdw
