Барабан приводной диаметром 219 мм

Барабан приводной конвейера, ширина 800 мм, диаметр 219 мм, посадочные места подшипников диаметром 35 мм

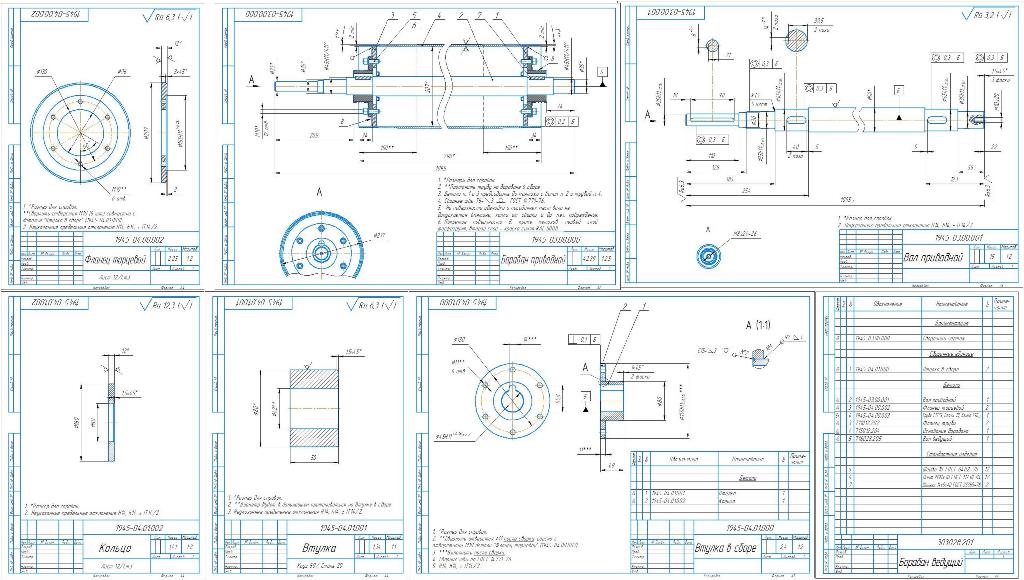

Состав: Сборочный чертеж (СБ), Спецификация (СП), Деталировка

Софт: КОМПАС-3D 3D V16

Файлы:

Барабан приводной/

Барабан приводной/Барабан приводной СП.spw

Барабан приводной/1945-04.01.002 - Кольцо.cdw

Барабан приводной/1945-04.00.002 - Фланец торцевой.cdw

Барабан приводной/1945-04.01.000 - Втулка в сборе.cdw

Барабан приводной/1945-04.01.001 - Втулка.cdw

Барабан приводной/1945-03.00.000 - Барабан приводной СБ.cdw

Барабан приводной/1945-03.00.000 - Барабан приводной СБ.jpg

Барабан приводной/1945-03.00.001 - Вал приводной .cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
